FSMC知识详解,以及驱动TFTLCD原理

出处:电子产品世界 发布于:2018-01-18 | 669 次阅读

  一,简介

  :灵活的静态存储控制器

  能够与同步或异步存储器和16位PC存储器卡连接

  STM32的接口支持包括SRAM、NAND FLASH、NOR FLASH和PSRAM等存储器

  STM32 407和103是不支持SD RAM的,429,439支持SD RAM操作

  二,FSMC驱动LCD原理



  FSMC驱动外部SRAM(LCD被当做SRAM)

  SRAM控制包含:

  地址线(如A0~A25)

  数据线(如D0~D15)

  写信号(WE,即WR)

  读信号(OE,即RD)

  片选信号(CS)

  若SRAM支持字节控制,还有UB/LB信号。

  上一节提到的信号,RS、D0~D15、WR、RD、CS、RST和BL等

  其中真正操作LCD时用到的就只有:

  数据&命令:RS

  数据线:D0~D15

  写信号:WR

  读信号:RD

  片选信号:CS

  操作时序和SRAM控制类似,唯一不同是有RS信号,但是没有地址信号

  通过RS信号来决定传送是数据还是命令,可以理解为一个地址信号

  将RS接到FSMC地址线A10(A0-A25随意),TFTLCD就被当做一个SRAM使用

  这样TFTLCD成为只有一个地址的SRAM设备,从而实现FSMC驱动TFTLCD

  三,FSMC存储块

  STM32的FSMC支持8/16/32位数据宽度,我们使用的LCD为16位,所以设置选择16位

  FSMC的外部设备地址映像:STM32的FSMC将外部存储器划分为固定大小为256M字节的四个存储块



  如图:

  FSMC分为4块,每块256M字节又被划分为4*64,即四个片选

  NOR / PSRAM使用块1,共256M

  NAND闪存使用块2,3,共512M

  PC卡使用块4,共256M

  所以我们使用NOR PSRAM驱动TFTLCD

  四,存储块1(Bank1)寄存器介绍

  STM32的FSMC存储块1(Bank1)用于驱动NOR FLASH/SRAM/PSRAM

  Bank1被分为4个区,每个区管理64M字节空间,每个区都有独立的寄存器对所连接的存储器进行配置。

  Bank1的256M字节空间由28根地址线(HADDR[27:0])寻址。 这里HADDR,是内部AHB地址总线

  HADDR[25:0]来自外部存储器地址FSMC_A[25:0],而HADDR[26:27]对4个区进行寻址。

  如下图所示:

  说明:

  HADDR[27:26]是不可手动配置的,当选择所在区后会自动赋值

  注意:

  1,当Bank1接 8位宽度存储器时:HADDR[25:0] -> FSMC_A[25:0]

  2,当Bank1接16位宽度存储器时:HADDR[25:1] -> FSMC_A[24:0]

  由于内部每个地址对应一个字节,外部设备16位宽,FSMC的一个地址对应两个字节

  即:

  0000对应FSMC_A[0]=0 (2字节)

  0010对应FSMC_A[0]=1 (2字节)

  0100对应FSMC_A[1]=1 (2字节)

  所以对应关系需要除以2,内部右移一位对齐

  此时最低位没用,访问最低位需要使用UB/LB

  不论外部接8位/16位宽设备,FSMC_A[0]永远接在外部设备地址A[0]

  五,存储块1(Bank1)模式A读写时序

  STM32的FSMC存储块1支持的异步突发访问模式

  包括模式1,模式A~D等多种时序模型,驱动SRAM一般使用模式1或模式A

  我们使用模式A驱动LCD(当做SRAM使用),模式A支持读写时序分开设置

  上一篇说的LCD时序,我们知道,LCD的读写耗时是不同的.写快读慢

  这里采用模式A,针对不同的速度,做不同的设置

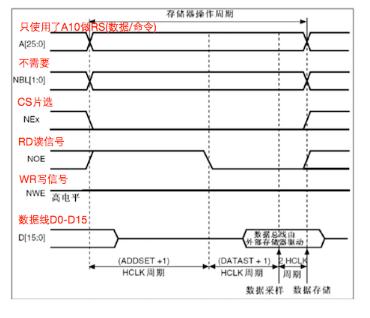

  模式A读时序:

  模式A写时序:

  ILI9341时序-读写高低电平最小持续时间:

  根据ILI9341时序读写高低电平最小持续时间来配置模式A的读写时序

  六,FSMC相关寄存器介绍

  对于NOR FLASH/PSRAM控制器-存储块1,可通过FSMC_BCRx、FSMC_BTRx和FSMC_BWTRx寄存器设置(其中x=1~4,对应4个区)。

  通过这3个寄存器,可以设置FSMC访问外部存储器的时序参数,拓宽了可选用的外部存储器的速度范围。

  1,SRAM/NOR闪存片选控制寄存器(FSMC_BCRx)

  FSMC_BCRx

  EXTMOD:

  扩展模式使能位,控制是否允许读写不同的时序,需设置为1

  WREN:

  写使能位。我们要向TFTLCD写数据,需设置为1

  MWID[1:0]:

  存储器数据总线宽度。00,表示8位数据模式;01表示16位数据模式;10和11保留。

  我们的TFTLCD是16位数据线,需设置WMID[1:0]=01。

  MTYP[1:0]:

  存储器类型。00表示SRAM、ROM;01表示PSRAM;10表示NOR FLASH;11保留。

  我们把LCD当成SRAM用,需设置MTYP[1:0]=00。

  MBKEN:

  存储块使能位。需设置为1

  2,SRAM/NOR闪存片选时序寄存器(FSMC_BTRx)-读时序控制

  FSMC_BTRx

  ACCMOD[1:0]:

  访问模式。00:模式A;01:模式B;10:模式C;11:模式D。

  我们使用模式A,需设置为00

  DATAST[7:0]:

  数据保持时间,等于: DATAST(+1)个HCLK时钟周期,DATAST最大为255。

  对于ILI9341相当于RD低电平持续时间,最大355ns

  对于STM32F1,一个HCLK=13.8ns (1/72M),设置为15,相当于16个HCLK=220.8,加上STM32F1的FSMC性能较低一些,配置为15即可

  对于STM32F4,一个HCLK=6ns(1/168M) ,设置为60(360)。

  ADDSET[3:0]:

  地址建立时间。表示:ADDSET+1个HCLK周期,ADDSET最大为15。

  对ILI9341来说,这里相当于RD高电平持续时间,为90ns。

  STM32F1的FSMC性能较低,即便设置为0,RD也有190ns高电平,所以设置为1

  STM32F1设置为15

  注意:

  如果未设置EXTMOD位,则读写共用FSMC_BTRx时序寄存器

  3,SRAM/NOR闪存写时序寄存器(FSMC_BWTRx)-写时序控制

  FSMC_BWTRx

  ACCMOD[1:0]:

  访问模式。00:模式A;01:模式B;10:模式C;11:模式D。

  DATAST[7:0]:

  数据保持时间,等于: DATAST(+1)个HCLK时钟周期,DATAST最大为255。

  对ILI9341来说,其实就是WR低电平持续时间,为15ns,不过ILI9320等则需要50ns。

  考虑兼容性,对STM32F1一个HCLK=13.8ns (1/72M),设置为3(4*13.8=55.2);

  对STM32F4,一个HCLK=6ns(1/168M) ,设置为9(9*6=54)。

  ADDSET[3:0]:

  地址建立时间。表示:ADDSET+1个HCLK周期,ADDSET最大值为1111 = 15。

  对ILI9341来说,这里相当于WR高电平持续时间,为15ns。

  考虑兼容ILI9320,STM32F1即便设置为1,WR也有100ns高电平,所以设置为1。

  而对STM32F4,则设置为8(9*6=54)

  七,寄存器组合说明

  ST官方库寄存器定义中并没有FSMC_BCRx、FSMC_BTRx、FSMC_BWTRx等单独寄存器

  而是将他们进行了一些组合。规律如下:

  FSMC_BCRx和FSMC_BTRx,组合成BTCR[8]寄存器组,他们的对应关系如下:

  BTCR[0]对应FSMC_BCR1,BTCR[1]对应FSMC_BTR1

  BTCR[2]对应FSMC_BCR2,BTCR[3]对应FSMC_BTR2

  BTCR[4]对应FSMC_BCR3,BTCR[5]对应FSMC_BTR3

  BTCR[6]对应FSMC_BCR4,BTCR[7]对应FSMC_BTR4

  FSMC_BWTRx则组合成BWTR[7],他们的对应关系如下:

  BWTR[0]对应FSMC_BWTR1,

  BWTR[2]对应FSMC_BWTR2,

  BWTR[4]对应FSMC_BWTR3,

  BWTR[6]对应FSMC_BWTR4,

  BWTR[1]、BWTR[3]和BWTR[5]保留
