EXB840
3000
DIP/06+
原装正品热卖，价格优势
EXB840
65286
-/21+
全新原装现货，长期供应，免费送样
EXB840
5000
DIP/24+
原装现货，提供优质服务
EXB840
47001
DIP/24+
房间现货，诚信经营，提供BOM配单服务
EXB840
31300
-/24+
只做原装，提供一站式配单服务
EXB840
9210
-/23+
只做原装更多数量在途订单
EXB840
21800
DIP/23+
现货库存，如实报货，价格优势，一站式配套服务
EXB840
5000
DIP/23+
优势产品大量库存原装现货
EXB840
12260
DIP/23+
高品质 优选好芯
EXB840
500
-/10+
主营模块，全新原装，供应
EXB840
5000
DIP/23+
原装库存，提供优质服务
EXB840
15000
DIP8/23+
中国区代理原装现货热卖特价
EXB840
5019
-/22+
原厂渠道可追溯，精益求精只做原装
EXB840
6608
DIP/22+
现货假一罚万只做原装现货
EXB840
8391
DIP/22+
特价现货，提供BOM配单服务
EXB840
40000
-/2035+
原装
EXB840
18000
-/NEW
元器件代理百强企业
EXB840
2400
-/24+
原装优势有货
EXB840
7300
MODULE/23+
原装现货
EXB840
6500
DIP/2019+
原装配单
EXB840
IGBT-Driving Hybrid ICs
FUJI
EXB840PDF下载
EXB840
IGBT-Driving Hybrid ICs
FUJI [Fuji Electric]
EXB840PDF下载
m及其驱动电路 pwm及其驱动电路的电原理图如图3所示。pwm信号由tl494调制，tl494内部的另一放大器外接电流信号作为过流保护用。电流传感器采用lem公司生产的电流检测隔离器件，能保证控制电路和主电路的可靠隔离，具有动态响应快、取样电流信号与输出电流线性度好的特点，能有效克服高压电路的干扰信号对取样电路的影响。反馈信号和给定信号在pi调节器调节后经tl494调制成两路互补的pwm脉冲。tl494输出的脉冲送入到igbt的专用驱动模块exb840的输入端，igbt的驱动电路采用富士公司的exb840专用驱动1200v、70a的模块，内部采用2500v光电隔离电路，其输入电压为＋20v，其中＋15v作为igbt的正向驱动电压，－5v是igbt关断时加在igbt的栅极与发射极之间的反向电压，使之可靠关断。脚14外接tl494输出的pwm信号驱动igbt，脚6通过二极管接到igbt来检测igbt的过流信号，脚4外接控制电路把过流信号输入到plc，plc对其进行运算和处理后发出过流信号。控制电路的工作过程为经pi调节器作用后的信号输入到tl49
v/min的 电 压 。 3） 单 电 源 的 供 电 电 压 使 其 应 用 起 来 更 为 方 便 。 4） 内 置 的 过 流 保 护 功 能 使 得 igbt能 够 更 加 安全 地 工 作 。 5） 具 有 过 流 检 测 输 出 信 号 。 6） 单 列 直 插 式 封 装 使 得 其 具 有 高 密 度 的 安 装 方 式 。 常 用 的 exb8..series 主 要 有 ： 标 准 系 列 的 exb850和 exb851， 高 速 系 列 的 exb840和 exb841。 其 主 要 应 用 场 合 如 表 4所 示 。 注 ：1） 标 准 系 列 ： 驱 动 电 路 中 的 信 号 延 迟 ≤ 4 μ s 2） 高 速 系 列 ： 驱 动 电 路 中 的 信 号 延 迟 ≤ 1.5 μ s 图 6给 出 了 exb8..series的 功 能 方 框 图 。 表 5给 出 了 exb8..series的 电 气 特 性 。 表 6给 出 了 exb8..series工 作 时 的 推 荐 工
在关断过程中，为尽快抽取存储的电荷，须施加一个负偏压，但此负压受igbt的g、d极间最大反向耐的限制，一般取-2v－5v。 大电感负载下，igbt的开关时间不能过分短，以限制di/dt所形成的尖峰电压，保护igbt的安全。 由于igbt在电力电子设备中多用于高压场合，故驱动电路应与整个控制电路在电位上严格隔离。 igbt的栅极驱动电路应尽可能简单实用，最好自身带有对igbt的保护功能，并有较强的抗干扰能力。 综合上述因素，选择日本富士的exb840作为驱动模块比较合适。 exb840是日本富士公司提供的150a/600v和高达75a的1200v快速型igbt专用驱动模块。整个电路信号延迟时间不超过1μs，最高工作频率可达40khz-50khz,它只需外部提供一个+20v的单电源，内部自己产生一个-5v反偏压。对本系统比较适用。 对sr电动机功率变换器的续流二极管，要求其反向恢复时间短、反向恢复电流小、具有软恢复特性，这有助于减小功率变换器的开关损耗、限制主开关和续流二极管上的电流、电压振荡和电压尖峰。 三相三线电路的优
时还避免非过零点开关带来的冲击；在控制电路中还设计了故障锁定功能，一旦电源故障，锁定功能将禁止开通igbt，当故障出现时，igbt被锁点开通，这时大容量滤波电容会储存很高的电能。所以，电源部分有故障保护自动切断工作电源和自动放电功能，整机设计有双重过流、过压和过热等完善的保护功能。 3 控制与驱动电路 控制电路指主控电路，包括正弦脉宽调制波的产生，占空比调节和故障锁定电路。控制电路的正弦调制波，可根据实际应用情况调节其频率。驱动电路则采用三菱公司生产的igbt专用驱动模块exb840，该驱动模块能驱动高达150a／600v和75a／1200v的igbt，该模块内部驱动电路使信号延迟≤1μs，所以适用于高达40khz的开关操作。用此模块要注意，igbt栅射极回路接线必须小于1m，栅射极驱动接线应当用绞线。exb840的驱动电路如图2所示。 4 逆变与缓冲电路 该电源采用半桥结构串联谐振逆变电路，主电路原理如图3所示。在大功率igbt谐振式逆变电路中，主电路的结构设计十分重要，由于电路中存在引线寄生电感，igbt开关动作时在电感上激起的浪涌尖峰电压ldi／dt不可忽视，
前言igbt是绝缘栅极双极型晶体管。它是一种新型的功率开关器件，电压控制器件，具有输入阻抗高、速度快、热稳定性强、耐压高方面的优点，因此在现实电力电子装置中得到了广泛的应用。在我们的设计中使用的是西门子公司生产的bsm50gb120，它的正常工作电流是50a，电压为1200v，根据具体的情况需要，还可以选取其它型号的igbt。对于igbt的驱动电路模块，市场上也有卖的，其中典型的是exb840、2sd315a、ir2130等等。但是在家用电器中，考虑到驱动保护特性，以及成本方面的因数，设计出了一种简单实用的驱动保护电路。通过电磁振荡产生的强大磁场，然后作用在锅具(磁性的)上形成涡流，实现加热功能的。使用这种方案的器具，凭借其卫生、使用方便可靠，尤其是节能方面优点更显著，热效率一般能够达到90%多，所以在人们的日常生活中得到了广泛的应用。目前，这种电磁振荡方案以其结构简单清晰、可靠性高、成本低的特点，在实际中已经得到了广泛的应用。而且这种igbt驱动保护电路和电磁振荡方案可以用在家用电器中的电磁炉、电磁电饭锅、电磁热水壶、电磁热水器等。igbt的驱动保护电路igbt的驱动电路根据
相关元件PDF下载：

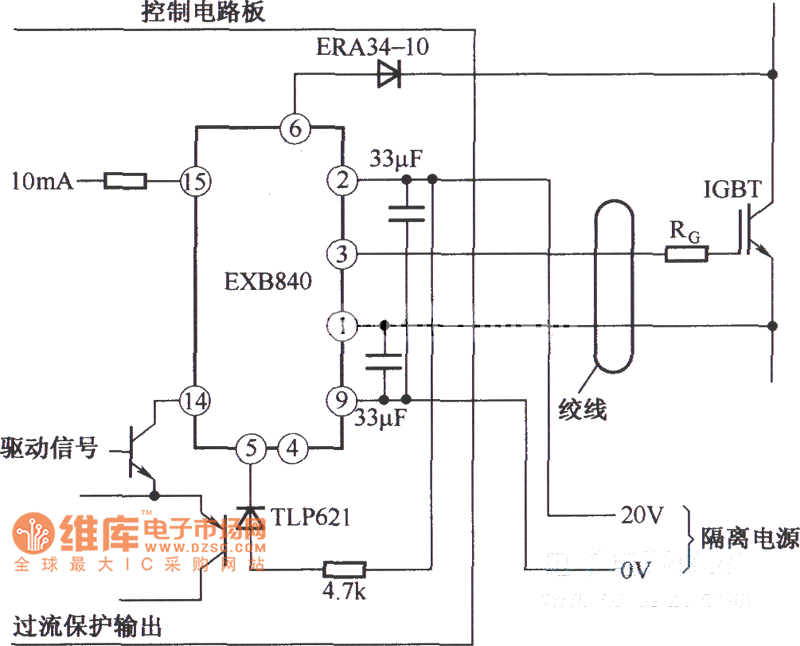

EXB840的应用电路图
。 3.3 pwm及其驱动电路 pwm及其驱动电路的电原理图如图3所示。pwm信号由tl494调制，tl494内部的另一放大器外接电流信号作为过流保护用。电流传感器采用lem公 司生产的电流检测隔离器件，能保证控制电路和主电路的可靠隔离，具有动态响应快、取样电流信号与输出电流线性度好的特点，能有效克服高压电路的干扰信号对 取样电路的影响。反馈信号和给定信号在pi调节器调节后经tl494调制成两路互补的pwm脉冲。tl494输出的脉冲送入到igbt的专用驱动模块 exb840的输入端，igbt的驱动电路采用富士公司的exb840专用驱动1200v、70a的模块，内部采用2500v光电隔离电路，其输入电压为 ＋20v，其中＋15v作为igbt的正向驱动电压，－5v是igbt关断时加在igbt的栅极与发射极之间的反向电压，使之可靠关断。脚14外接 tl494输出的pwm信号驱动igbt，脚6通过二极管接到igbt来检测igbt的过流信号，脚4外接控制电路把过流信号输入到plc，plc对其进 行运算和处理后发出过流信号。控制电路的工作过程为经pi调节器作用后的信号输入到t
前言 igbt是绝缘栅极双极型晶体管。它是一种新型的功率开关器件，电压控制器件,具有输入阻抗高、速度快、热稳定性强、耐压高方面的优点，因此在现实电力电子装置中得到了广泛的应用。在我们的设计中使用的是西门子公司生产的bsm50gb120，它的正常工作电流是50a，电压为1200v，根据具体的情况需要，还可以选取其它型号的igbt。对于igbt的驱动电路模块，市场上也有卖的，其中典型的是exb840、2sd315a、ir2130等等。但是在家用电器中，考虑到驱动保护特性，以及成本方面的因数，设计出了一种简单实用的驱动保护电路。 通过电磁振荡产生的强大磁场，然后作用在锅具(磁性的)上形成涡流，实现加热功能的。使用这种方案的器具，凭借其卫生、使用方便可靠，尤其是节能方面优点更显著，热效率一般能够达到90%多，所以在人们的日常生活中得到了广泛的应用。目前，这种电磁振荡方案以其结构简单清晰、可靠性高、成本低的特点，在实际中已经得到了广泛的应用。而且这种igbt驱动保护电路和电磁振荡方案可以在家用电器中的电磁炉、电磁电饭锅、电磁热水壶、电磁热水器等。 igbt的驱动保护电路 igbt的驱动电路
典型的igbt驱动电路 如图为典型的igbt驱动电路图。电路以混合ic exb840驱动模块和外围元器件组成。驱动信号输入接spwm控制电路输出端。过流信号输出端接spwm控制电路的脉冲输出封锁端，因igbt过流使exb840过流保护动作后，5端由高电平变为低电平，光耦合器件tpl521-1工作，过流保护输出端也由高电平变为低电平，用以封锁spwm控制电路的六路输出脉冲。r1，r2，r3的阻止由实验确定。rg根据电流容量和电压额定值不同可在15~150ω选择。vdw1为5v，vdw2为15v。此电路可以用于交直流电机调速，逆变器焊接机等领域的igbt驱动电路。 来源:lili
，原理如图1-40所示。其依据是，igbt的集电极饱和导通电压uces与集电极电流呈近似线性关系。识别uces的大小，即可判断出igbt集电极电流的大小，此外，igbt 的结温升高后，在大电流情况下饱和压降增加，也有利用过流检测。 需要指出，处理过流后，要切断集电极电流不能象正常工作时那样快。因为过流时集电极电流很大，过快的切断会由于di/dt过大，在主回路电感中引起很高的反电势使igbt集电极产生尖峰电压，这样会损坏管子。因此，在允许的短路时间内应对igbt进行慢速切断。 图1-41给出用exb840组成的保护电路实例。exb40具有过流检测及切断电路的功能， 并且对10μs以下的过流信号不予响应。一旦确认出现过流，它就低速切断电路而慢速关断igbt。电路的工作过程，简述如下： 当控制电路上电，或过流保护动作后复位脉冲到来时，集成电路4043（三态输出的或非rs锁存器）的s端引人高电平脉冲，使输出端q置“1”igbt正常工作时，exb840的过流信号指示端（脚5）为高电平，光电耦合器tlp521不工作，4043的r端为"0".因此，q端总为"1",栅极的控制信号正常通过4081（2输人与门
exb840是为驱动150a,600v一下的igbt而设计的混合集成电路，其简化电路如图1-37所示。该集成电路内部功能齐全，用+20v电源供电，能产生+15v开栅电压和-5v关栅电压。并且内装光耦合电路，具有过流检测及切断电路的功能。 igbt的保护措施，主要包括过压保护和过流保护两类。 使用中，对于igbt因关断而产生的开关浪涌电压，可以采用适当的缓冲回来抑制它，使器件免于损坏。下面，主要讨论因短路而产生的过电流及其保护措施。 流过igbt的电流过大时，会产生不可控的制住现象，所以在实际应用中，应限制igbt的集电极电流，使其不超过额定值。 一旦主回路发生短路故障时，igbt将由饱和导通区进入放大区。虽然此时集电极电流并未大幅度增加，但集电极电压升高，igbt的功耗很大，短路电流的可持续时间t由集电极功耗决定。这段时间的长短，与集电极电源电压ucc,uge及结温密切相关。图1-38给出允许短路时间与ucc的关系曲线。 来源:阴雨
相关元件pdf下载：exb840
相关元件pdf下载：exb840
有关igbt的驱动电路问题还有一种驱动ic是exb840芯片，谁有这ic资料？
igbt集成驱动器常用的igbt集成驱动器exb840（1）系列和m57959（62）l系列和hcpl－316j，到底那种驱动器更好用，可靠性更高，还有性价比？？？请指点。
你是说桥臂两开关管直通？你怀疑桥臂两开关管直通？从而造成了开关管的大电流而被损坏马？但我开关管igbt使用了exb840驱动模块进行驱动，应该能够实现过流和过压保护的。我所设计控制电路产生的控制脉冲的频率是一定的，f=10khz，单个开关管上的脉冲脉宽为ton=20us,脉间为toff=80us,就相当于有30us的死区时间。这是我在理论上的分析，当然你的这个建议我会通过实验去验证一下！
