24/1A电源怪问题，是不是打嗝？请给小弟指点一吓 |
| 作者：laoda_ljh 栏目：电路欣赏 |

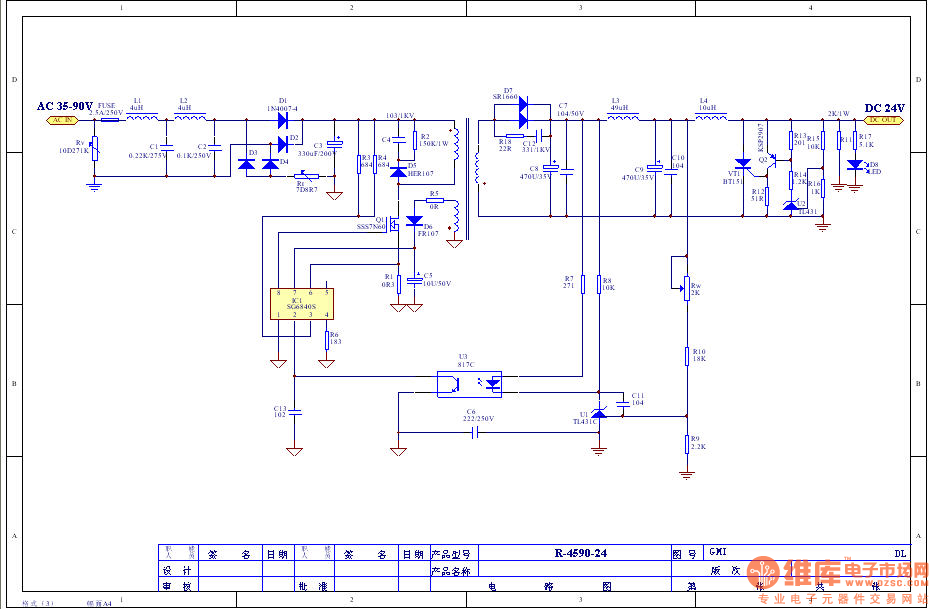

我用SG6841做了一款开关电源,在加负载与不加负载时,现象都是一样.即插电（带载1A和不带负载）都能正常工作10分钟左右,之后开关管就自动关断一下,马上又开起.时间很短，从输出电压指示灯可以看见此灯就是闪烁一下，以后每隔4S就又循环一次.输入电压要求是35-90V/AC,输出电压是24V/DC,1A. 变压器的绕线是:原边:φ0.4*1； 30匝,300uH.用的是EI-28骨架。 副边:φ0.4*2； 16匝。 反馈:φ0.4*1； 9匝。 开关频率在90-100K，请高手指点，小弟不胜感激！ 附图纸参数如下。
|
| 2楼： | >>参与讨论 |
| 作者： xwj 于 2006/10/30 12:45:00 发布：
加大R7 |
|
| 3楼： | >>参与讨论 |
| 作者： 尤新亮 于 2006/10/30 19:45:00 发布：
试试：短路NTC 减小R1值（再并一个）； 减小C11值（223J）； |
|
|
|
