TDA1514A 音响IC电路图

TDA1514...

TDA1514A功放电路

相关元件PDF下载：

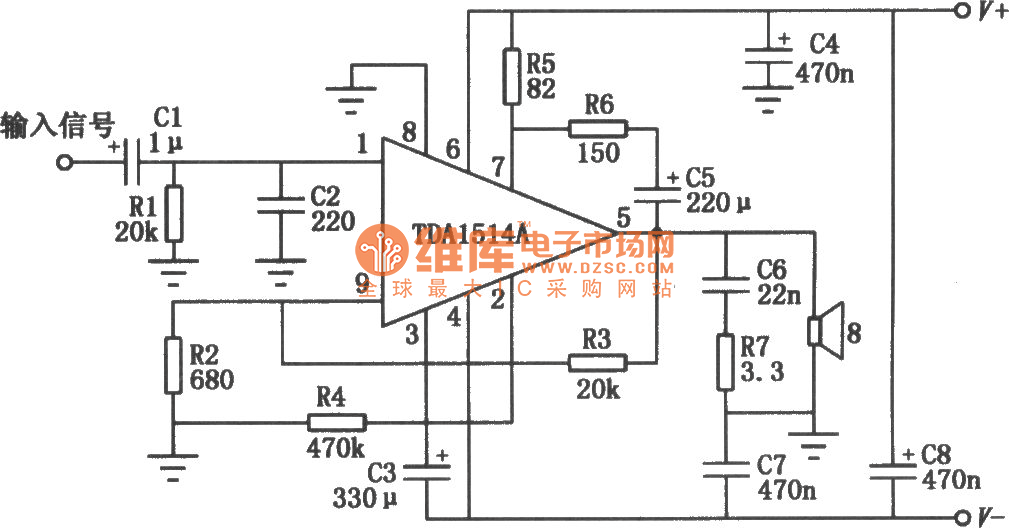

　　如图所示是由音频集成功放 TDA1514A组成的典型应用电路。TDA1514A是飞利浦公司生产的50W高保真音频放...

TDA1514A组成的50W高保真音频集成功放电路图

　　如图所示是由音频集成功放 TDA1514A组成的典型应用电路。TDA1514A是飞利浦公司生产的50W高保真音频放...

集成功放LM386与TDA1521、TDA1556的应用

增益、频带宽、输入阻抗、输入偏置电流、总谐波失真等。 lm386-1和lm386-3的电源电压为4~12v，lm386-4的电源电压为5~18v。因此，对于同一负载，当电源电压不同时，最大输出功率的数值将不同。已知电源的静态电流（可查阅手册）和负载电流最大值（通过最大输出功率和负载可求出），可求出电源的功耗，从而得到转换效率。 几种典型产品的性能如下表所示。 几种集成功放的主要参数表 型号 lm386-4 lm2877 tda1514a tda1556 电路类型 otl otl(双通道） ocl btl(双通道） 电源电压范围/v 5.0～18 6.0～24 ±10～±30 6.0～18 静态电源电流/ma 4 25 56 80 输入阻抗/kω 50 1 000 12

基于TDA1514A高保真功放典型应用电路图

tda1514a是荷兰飞利浦公司生产的50w高保真音频功率放大集成电路，单列式九脚封装，外围元件少，输出功率高。其内部保护电路齐全，除了一般的过热、输出短路保护外，还具有安全工作区域保护。电路还设置了无声开关，用来抑制开机噪声的出现。电路设计中也考虑了较好的纹波抑制和较低的失调，同时还具有很低的热阻。 tda1514a的参数： 工作电压：±9v~±30v输出功率：在电压为±25v、rl=8ω时，输出功率达到50 w，总谐波失真为0.08％输入阻抗20kω，输入灵敏度600mv，信噪比达到85db。 如图所示是音频集成功放tda1514a的典型应用电路。 基于tda1514a高保真功放典型应用电路 来源:zhanbanbanzhan

飞利浦TDA1514A功放电路及调整方法

tda1514a是飞利浦公司专为数字音频系统而设计的功放电路，该功放ic具有功能和特点为频响宽、失真小、动态范围和输出功率大等优点，深受发烧友的青睐。 tda1514a功放虽然有很式功能和优点，但使用不当，也很容易造成损坏。因此，这种功放集成电路在安装、调试过程中，必须把握好以下几点： 首先，功放集成电路使用电压不能超过±27.5v。其次，调整功放输出点0v电压，必须采用直流伺服电路，参见上图。再次，电源退耦滤波电容应尽量靠近功放集成电路。最后，功放电流输入两端和扬声器输出端应加装保险丝，有条件的可以安装扬声器保护电路。 来源:admin

TDA1514功率放大电路设计

tda1514a是大家熟悉的优质功放ic。如图所示连接电路，可以制作出一台高保真功率放大器。由于采用了仿一体化装配工艺，使得制作特别容易，也使tda1514a的优异性能得以充分发挥。为求美观，直将刻好的线路板铜箔面用0号砂纸打磨光亮。 来源:阴雨

50W高保真集成音频功放电路(TDA1514A)电路图

如图所示是由音频集成功放 tda1514a组成的典型应用电路。tda1514a是飞利浦公司生产的50w高保真音频放大集成电路，其内部保护电路齐全，除了一般的过热、输出短路保护外，还具有安全工作区域保护。电路还设置了无声开关，用来抑制开机噪声的出现。电路设计中也考虑了较好的纹波抑制和较低的失调，同时还具有很低的热阻。 来源:university

TDA1514A组成的50W高保真音频集成功放电路图

如图所示是由音频集成功放 tda1514a组成的典型应用电路。tda1514a是飞利浦公司生产的50w高保真音频放大集成电路，其内部保护电路齐全，除了一般的过热、输出短路保护外，还具有安全工作区域保护。电路还设置了无声开关，用来抑制开机噪声的出现。电路设计中也考虑了较好的纹波抑制和较低的失调，同时还具有很低的热阻。 来源:university
