HZM-N Series
Silicon Epitaxial Planar Zener Diode for Stabilizer
ADE-208-130C (Z)
Rev. 3
Features
鈥?/div>
Wide spectrum from 1.9V through 38V of zener voltage provide flexible application.
鈥?/div>
MPAK Package is suitable for high density surface mounting and high speed assembly.
Ordering Information
Type No.
HZM-N Series

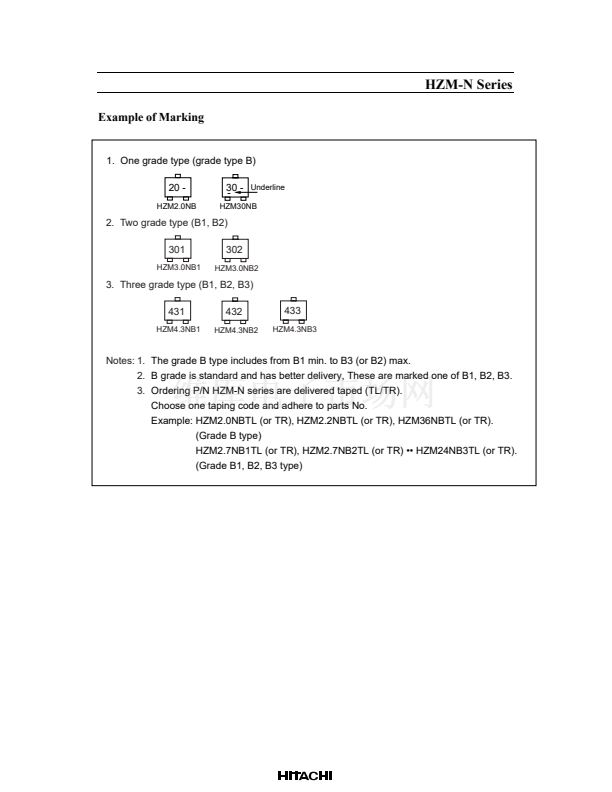

Laser Mark
Let to Mark Code
Package Code
MPAK
Outline
3
2
1
(Top View)
1 NC
2 Anode
3 Cathode
Absolute Maximum Ratings
(Ta = 25掳C)
Item
Power dissipation
Junction temperature
Storage temperature

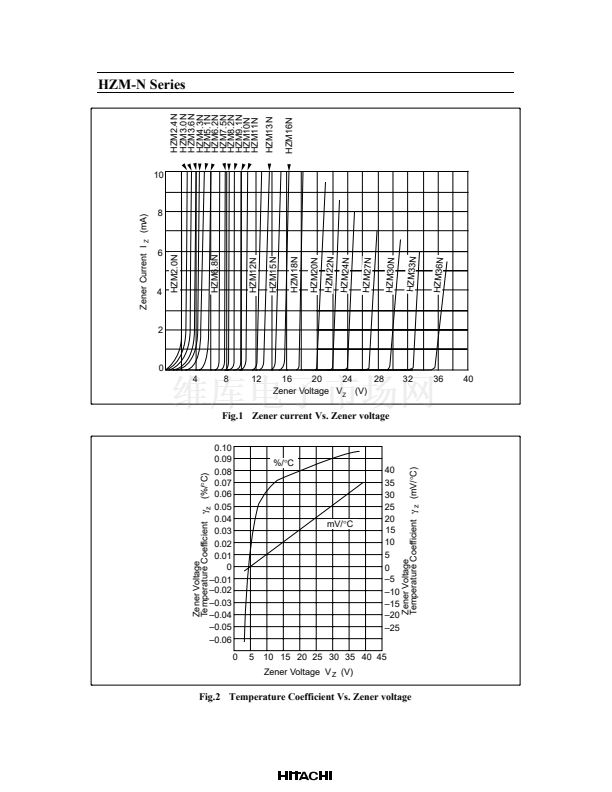

Note: See Fig. 3.
Symbol
Pd*
Tj
Tstg
Value
200
150
鈥?5 to +150
Unit
mW
掳C
掳C
