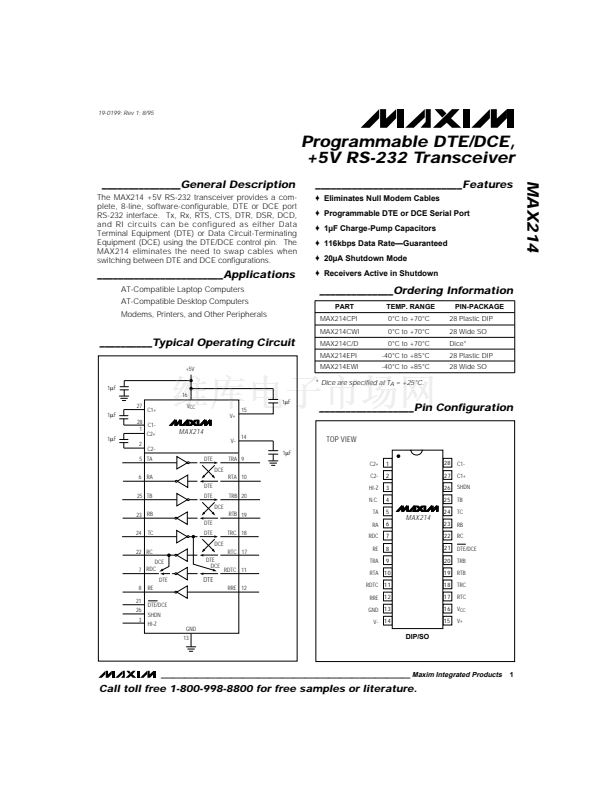

19-0199; Rev 1; 8/95
Programmable DTE/DCE,
+5V RS-232 Transceiver
_______________General Description
The MAX214 +5V RS-232 transceiver provides a com-
plete, 8-line, software-configurable, DTE or DCE port
RS-232 interface. Tx, Rx, RTS, CTS, DTR, DSR, DCD,
and RI circuits can be configured as either Data
Terminal Equipment (DTE) or Data Circuit-Terminating
Equipment (DCE) using the DTE/DCE control pin. The
MAX214 eliminates the need to swap cables when
switching between DTE and DCE configurations.
____________________________Features
o
Eliminates Null Modem Cables
o
Programmable DTE or DCE Serial Port
o
1碌F Charge-Pump Capacitors
o
116kbps Data Rate鈥擥uaranteed
o
20碌A Shutdown Mode
o
Receivers Active in Shutdown
MAX214
________________________Applications
AT-Compatible Laptop Computers
AT-Compatible Desktop Computers
Modems, Printers, and Other Peripherals
______________Ordering Information
PART
MAX214CPI
MAX214CWI
TEMP. RANGE
0掳C to +70掳C
0掳C to +70掳C
0掳C to +70掳C
-40掳C to +85掳C
-40掳C to +85掳C
PIN-PACKAGE
28 Plastic DIP
28 Wide SO
Dice*
28 Plastic DIP
28 Wide SO
__________Typical Operating Circuit
+5V
1碌F
16
27
1碌F
C1+
V
CC
V+
28
C1-
1
C2+
2
C2-
DTE
DCE
6 RA
DTE
25 TB
23 RB
DTE
24
TC
DTE
DCE
22 RC
DCE
7 RDC
DTE
8
21
26
3
RE
DTE/DCE
SHDN
HI-Z
GND
13
DTE
DCE
RTC 17
RDTC 11
RRE 12
TRC 18
DTE
DCE
RTB 19
TRB 20
RTA 10
TRA 9
1碌F
15
MAX214C/D
MAX214EPI
MAX214EWI
* Dice are specified at T
A
= +25掳C.
__________________Pin Configuration
TOP VIEW
MAX214
V-
1碌F
14
1碌F
5 TA
C2+
C2-
HI-Z
N.C.
TA
RA
RDC
RE
TRA
1
2
3
4
5
6
7
8
9
28
27
26
25
C1-
C1+
SHDN
TB
TC
RB
RC
DTE/DCE
TRB
RTB
TRC
RTC
V
CC
V+
MAX214
24
23
22
21
20
19
18
17
16
15
RTA
10
RDTC
11
RRE
12
GND
13
V-
14
DTE
DIP/SO
________________________________________________________________
Maxim Integrated Products
1
Call toll free 1-800-998-8800 for free samples or literature.

MAX214CWI+ 产品属性

  • Lead (SnPb) Finish for COTSObsolescence Mitigation Program

  • 25

  • 集成电路 (IC)

  • 接口 - 驱动器，接收器，收发器

  • -

  • 收发器

  • 3/5

  • RS232

  • 4.5 V ~ 5.5 V

  • 表面贴装

  • 28-SOIC（0.295"，7.50mm 宽）

  • 28-SOIC W

  • 管件
