其它信息：

高性能的静态CMOS技术；150MHz(6.67ns周期时间)；低功耗(1.8V核，135MHz；1.9V核，150MHz；3.3V I/O)设计；3.3V Flash编程电压；片上存储；达到128K×16闪存(8×4K和6×16K扇区)；2K×16 OTP ROM， L0和L1：2个4K×16单存取RAM块；H0：1个8K×16单存取RAM块；M0和M1：2个1K×16单存取RAM块；引导ROM(4K×16)；软件引导模块；标准匹配图标；时钟和系统控制；提供动态PLL系数改变；片上振荡器；看门狗计时器模块；3个外部中断；提供45个外围设备中断；128位安全性开关/上锁；保护Flash/(OTP和L0/L1单存取RAM；主要控制外围设各；2个事件管理器EVA，EVB)；与240×A驱动器兼容；3个32位CPU计时器；外围设备串行端口；串行外围设各中断；2个串行通信中断，标准UART；加强控制器区域网络；具有SPI模式的多通道缓冲串口(McBSP)；12位模数转换器，16通道；2.8通道输入多工器；2个采样保持；单个转换时间：200ns；管道转换时间：60ns；多达56个单独可编程，多路通用输入/输出(GPIO)引脚；先进的仿真功能；分析与断点功能；开发工具包括：ANSI C/C＋＋编译器/汇编器/连接器；DSP/BIOS^TM；JTAG扫描控制器；评估模块；支持广泛的第二方合作数字电机控制；低功率模式，并节省电源；支持空闲，待机，停止模式；禁用个别外围设备时钟；封装选项：具有外部存储接口的128个引脚LQFP封装；温度选项：A：-40～85℃(GHH，ZHH，PGF，PBK)；S/Q：－40～125℃(GHH，ZHH，PGF，PBK)

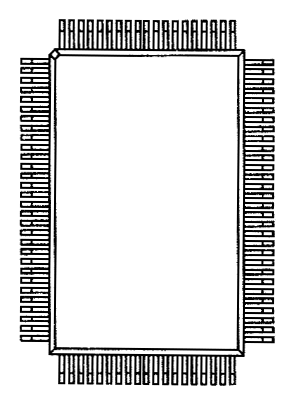

引脚图：

TMS320F2810PBKQ的中文资料和PDF资料下载 图文及资料仅供参考，以实际PDF为准

TMS320F2810PBKQ PDF下载

TMS320F2810PBKQ外观图

大小：1715KB
厂家：
描述：C28x C2000? C28x Fixed-Point Microcontroller IC 32-Bit 150MHz 128KB (64K x 16) FLASH 128-LQFP (14x14)
产品培训模块：ControlSUITEMotor Signal Chain OverviewTPS75005 Single IC Power for C2000 MCU
标准包装：90
类别：集成电路 (IC)
家庭：嵌入式 - 微控制器，
系列：TMS320F281x, C2000™
核心处理器：C28x
芯体尺寸：32-位
速度：150MHz
连通性：CAN，McBSP，SCI，SPI，UART/USART
外围设备：DMA，POR，PWM，WDT
输入/输出数：56
程序存储器容量：128KB（64K x 16）
程序存储器类型：闪存
EEPROM 大小：-
RAM 容量：18K x 16
电压 - 电源 (Vcc/Vdd)：1.81 V ~ 2 V
数据转换器：A/D 16x12b
振荡器型：内部
工作温度：-40°C ~ 125°C
封装/外壳：128-LQFP
包装：托盘
配用：296-23041-ND - EZ-DSP STARTER KIT FOR F2812296-23002-ND - KIT START EZDSP FOR F2812 SOCKET296-23055-ND - EZ-DSP STARTER KIT FOR F2812296-22652-ND - BUNDLE DEV F2812 W/USB EMULATOR
其它名称：296-17277
