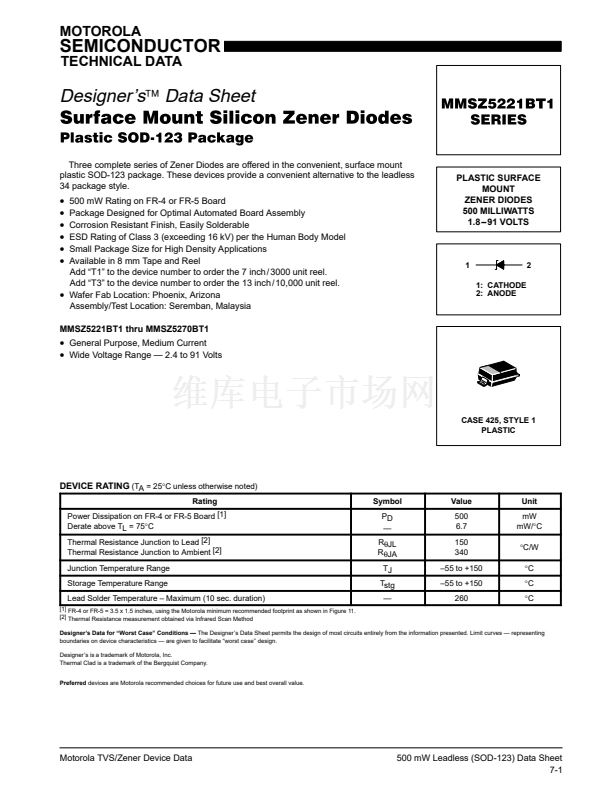

MOTOROLA
SEMICONDUCTOR
TECHNICAL DATA
Designer鈥檚
鈩?/div>
Data Sheet
Surface Mount Silicon Zener Diodes
Plastic SOD 123 Package
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
Three complete series of Zener Diodes are offered in the convenient, surface mount
plastic SOD-123 package. These devices provide a convenient alternative to the leadless
34 package style.
500 mW Rating on FR-4 or FR-5 Board
Package Designed for Optimal Automated Board Assembly
Corrosion Resistant Finish, Easily Solderable
ESD Rating of Class 3 (exceeding 16 kV) per the Human Body Model
Small Package Size for High Density Applications
Available in 8 mm Tape and Reel
Add 鈥淭1鈥?to the device number to order the 7 inch / 3000 unit reel.
Add 鈥淭3鈥?to the device number to order the 13 inch / 10,000 unit reel.
鈥?/div>
Wafer Fab Location: Phoenix, Arizona
Assembly/Test Location: Seremban, Malaysia
MMSZ5221BT1 thru MMSZ5270BT1
MMSZ5221BT1
SERIES
PLASTIC SURFACE
MOUNT
ZENER DIODES
500 MILLIWATTS
1.8 鈥?91 VOLTS
1
1: CATHODE
2: ANODE
2
鈥?/div>
General Purpose, Medium Current
鈥?/div>
Wide Voltage Range 鈥?2.4 to 91 Volts

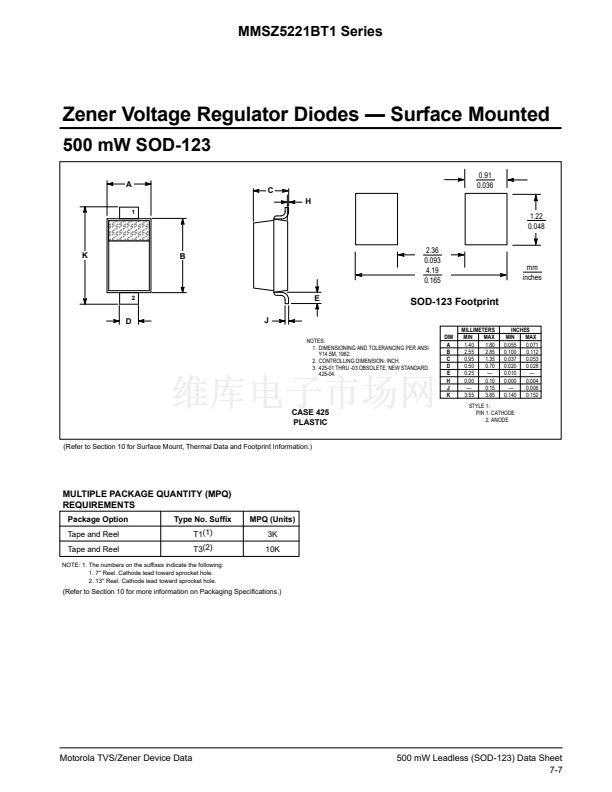

CASE 425, STYLE 1
PLASTIC
DEVICE RATING
(TA = 25掳C unless otherwise noted)
Rating
Power Dissipation on FR-4 or FR-5 Board [1]
Derate above TL = 75掳C
Thermal Resistance Junction to Lead [2]
Thermal Resistance Junction to Ambient [2]
Junction Temperature Range
Storage Temperature Range
Lead Solder Temperature 鈥?Maximum (10 sec. duration)

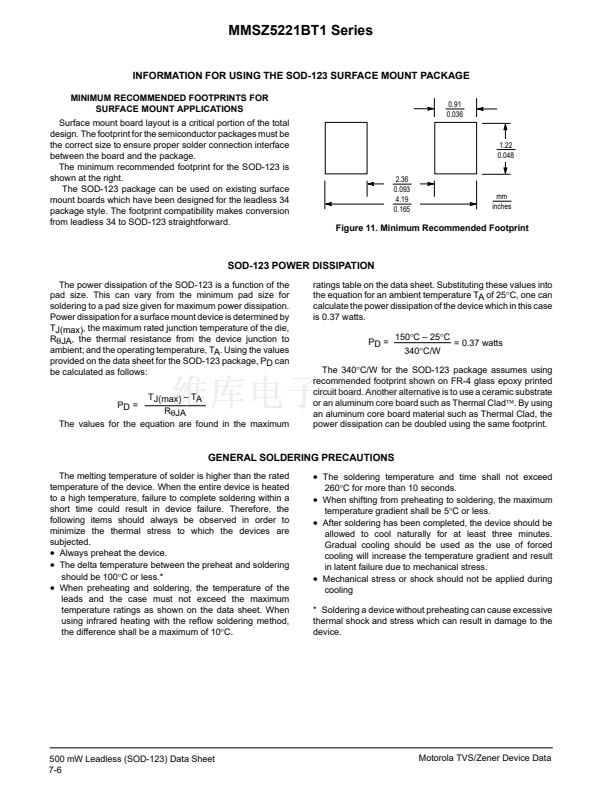

[1] FR-4 or FR-5 = 3.5 x 1.5 inches, using the Motorola minimum recommended footprint as shown in Figure 11.
[2] Thermal Resistance measurement obtained via Infrared Scan Method
Designer鈥檚 Data for 鈥淲orst Case鈥欌€?Conditions 鈥?/div>
The Designer鈥檚 Data Sheet permits the design of most circuits entirely from the information presented. Limit curves 鈥?representing
boundaries on device characteristics 鈥?are given to facilitate 鈥渨orst case鈥欌€?design.
Designer鈥檚 is a trademark of Motorola, Inc.
Thermal Clad is a trademark of the Bergquist Company.
Preferred
devices are Motorola recommended choices for future use and best overall value.
Symbol
PD
鈥?/div>
R
胃JL
R
胃JA
TJ
Tstg
鈥?/div>
Value
500
6.7
150
340
鈥?5 to +150
鈥?5 to +150
260
Unit
mW
mW/掳C
掳C/W
掳C
掳C
掳C
Motorola TVS/Zener Device Data
500 mW Leadless (SOD-123) Data Sheet
7-1

MMSZ5230BT1 PDF文件相关型号

MMSZ5250BT1,MMSZ5272BT1G,MMSZ52XXBT1

MMSZ5230BT1 产品属性

  • 10

  • 分离式半导体产品

  • 单二极管/齐纳

  • -

  • 4.7V

  • 900mV @ 10mA

  • 5µA @ 2V

  • ±5%

  • 500mW

  • 19 欧姆

  • 表面贴装

  • SOD-123

  • SOD-123

  • 剪切带 (CT)

  • -55°C ~ 150°C

  • MMSZ5230BT1OSCT
