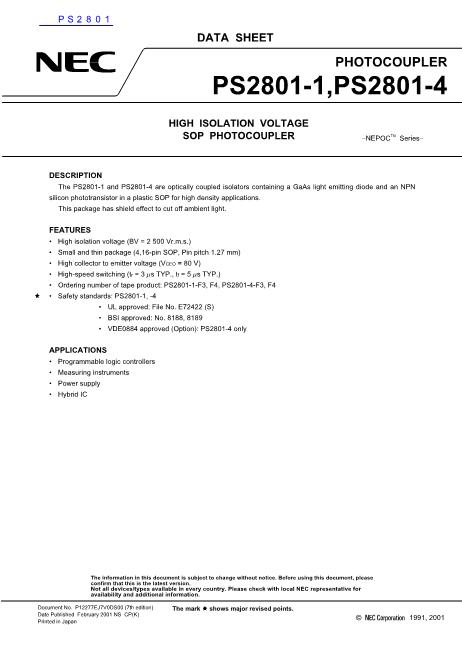

PS2801数据手册封面

PS2801 Datasheet

  • PS2801

  • NPN-OUTPUT DC-INPUT OPTOCOUPLER,1-CHANNEL,2.5KV ISOLATION,SO

  • 108.22KB

  • nec   nec

阅览下载 纠错 0

扫码查看芯片数据手册

上传产品规格书

PDF预览

DATA SHEET
PHOTOCOUPLER
PS2801-1,PS2801-4
HIGH ISOLATION VOLTAGE
SOP PHOTOCOUPLER
鈭扤EPOC
TM
Series鈭?/div>
DESCRIPTION
The PS2801-1 and PS2801-4 are optically coupled isolators containing a GaAs light emitting diode and an NPN
silicon phototransistor in a plastic SOP for high density applications.
This package has shield effect to cut off ambient light.
FEATURES
鈥?High isolation voltage (BV = 2 500 Vr.m.s.)
鈥?Small and thin package (4,16-pin SOP, Pin pitch 1.27 mm)
鈥?High collector to emitter voltage (V
CEO
= 80 V)
鈥?High-speed switching (t
r
= 3
碌
s TYP., t
f
= 5
碌
s TYP.)
鈥?UL approved: File No. E72422 (S)
鈥?VDE0884 approved (Option): PS2801-4 only
鈥?Operating number of taping product: PS2801-1-F3, F4, PS2801-4-F3, F4
APPLICATIONS
鈥?Programmable logic controllers
鈥?Measuring instruments
鈥?Power supply
鈥?Hybrid IC
The information in this document is subject to change without notice.
Document No. P12277EJ6V0DS00 (6th edition)
Date Published May 1998 NS CP(K)
Printed in Japan
The mark
鈥?/div>
shows major revised points.
漏
1991
