三端稳压器制作的开关稳压电源电路图
出处：xwj 发布于：2009-12-14 00:00:00 | 1762 次阅读

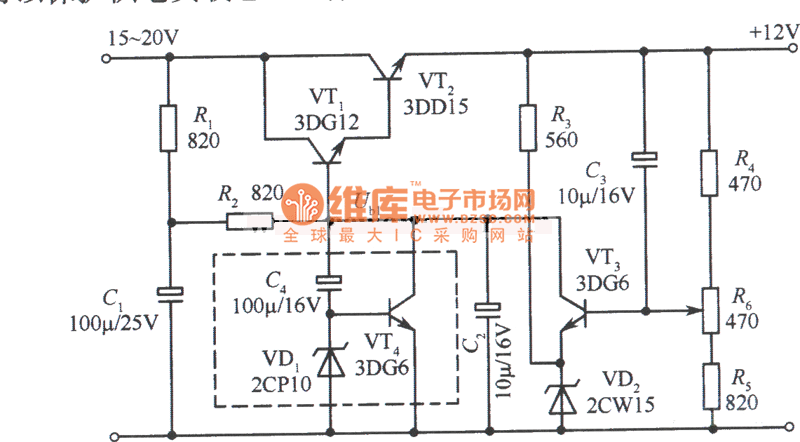

如图所示为用三端稳压器制作的开关型稳压电源的具体电路。其工作原理可以通过等效电路图来理解。由于某种原因，输出电压V0略有下降，其在R5和R6上的分压V3也随之下降，经VT3放大，Ic3减小，Ic2增大，即流过R1和VD1的电流增加，V1下降，导致Ic1增大，V4上升，V4经R2和R3的分压，V2也随着上升，相对来说又致使V3下降……此过程是一个正反馈连锁反应，结果VT1、VT2强烈导通，VT3截止，Ic1对L1及C1充电，逐渐使Vo上升，Vo的上升又将引起一系列正反馈连锁反应，经过很短时间，Vo便上升到使VT3导通，VT1、VT2截止。L1上存储的电流通过负载及续流二极管VD2释放，使V4下降至零。当然Vo也慢慢下降直到第二次翻转，即完成自激振荡的一个周期。整个电路周而复始地工作于开关状态。
开关型稳压电源等效电路：
