双脉冲测试650V 120A
出处：网络整理 发布于：2026-05-22 13:50:14 | 10 次阅读
在电力电子领域，对于功率半导体器件的性能评估至关重要。双脉冲测试作为一种关键的实验方法，在评估功率半导体器件（如 IGBT、MOSFET、SiC/ GaN 器件）的动态特性方面发挥着重要作用。
双脉冲测试的基本概念
双脉冲，从名称上理解，就是产生两个脉冲信号。双脉冲测试则是指在 MOG 管或者 IGBT 的栅极施加两个脉冲信号，以此来测试 MOS 管或者 IGBT 在开启和关断过程中的动态参数。它是一种用于评估功率半导体器件动态特性的核心实验方法，其核心在于通过施加两个窄脉冲电压，模拟器件在开关过程中的瞬态行为。

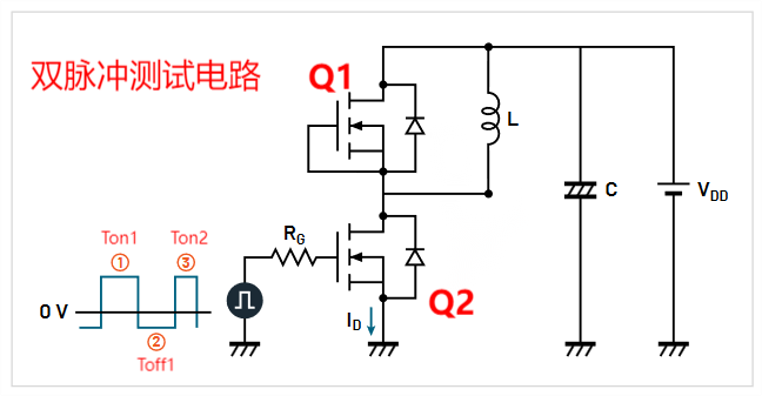

在双脉冲测试中，有几个关键的概念需要明确。动作管是接受 PWM 信号并进行开、关动作的管子（如图中的下管 Q2）；续流管则是在 Toff 期间提供电感续流回路，始终保持关闭的管子，也可以是一个二极管（如图中的上管 Q1）。此外，还有 Ton1（第一个脉冲开启时长）、Toff1（第一个脉冲关断时长）、Ton2（第二个脉冲开启时长）以及负载电感（模拟负载用的电感，提供需要测量的电流，如图中的 L）等参数。
双脉冲测试的基本操作是向被测器件（DUT）的栅极施加两个连续且间隔极短的电压脉冲（通常为纳秒至微秒级）。第一个脉冲（较长）用于将器件导通至稳态，第二个脉冲（较短）触发关断或再开关过程。然后通过示波器捕获器件在开关过程中的电压、电流波形。
其核心目标主要包括以下几个方面：
开关损耗分析：测量开通损耗（Eon）和关断损耗（Eoff）。
动态参数提取：如开关时间、反向恢复电荷（二极管）、米勒平台电压（MOSFET/IGBT）、栅极电荷、Ic、Vge、Vce、Ron、Roff、Tj 等。
应力测试：评估器件在高压 / 大电流下的可靠性。例如，在管子关断的瞬间会有个 Vce 尖峰，每个公司都有自己的应力标准，如果器件是 800V 的，一般都会要求关断时候的 Vce 尖峰不超过 1000V，但具体标准因公司而异。
为什么要进行双脉冲测试
从客户端的角度来看，双脉冲测试具有多方面的重要意义。
摸底电源最恶劣工况表现：由于双脉冲传递的能量有限，其测试过程中造成的破坏性也相对较低。因此，客户可以在设计初期利用双脉冲测试来相对安全地模拟最恶劣工况（极限电压、电流）下的电源模块表现，从而降低后续项目中出现异常的风险。
提升硬件调试效率：客户在打板后，通常会先通过双脉冲测试来调试开关管及其周边电路。通过该测试，可以在系统正式运行前验证并优化 MOS 的栅极驱动、GS 吸收电路以及 DS 缓冲电路，从而最大程度地在硬件调试阶段避免因驱动电路不匹配而导致的炸管。
获取实际电路中器件开关损耗：通过双脉冲测试，客户可以在实际应用电路中测量不同工况下器件的开关损耗，为后续评估器件温升提供关键数据。
并管电流均衡表现：对于并联管子的应用，可以使用双脉冲测试查看并管的电流均衡情况。

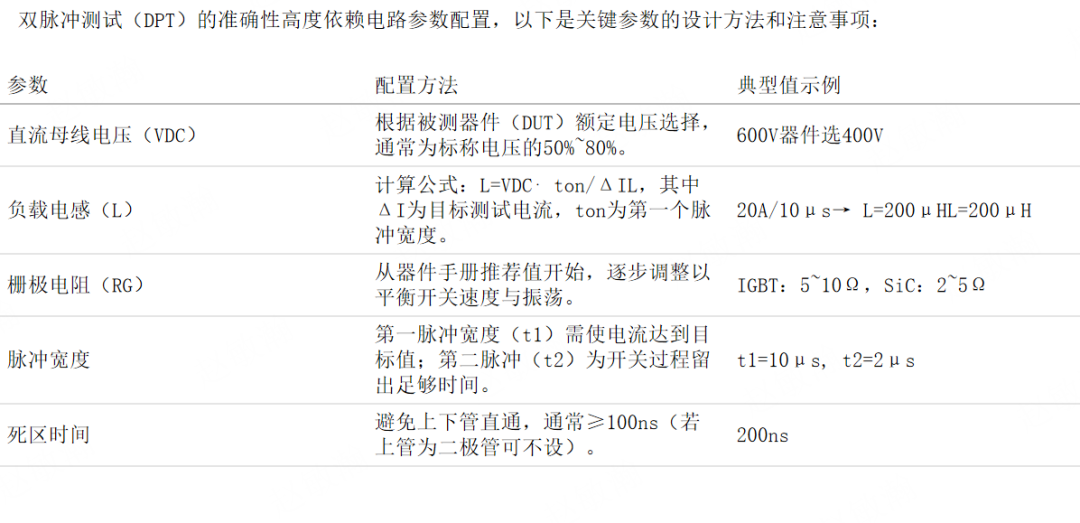

双脉冲测试电路以及周边参数配置
双脉冲测试通常采用半桥电路形式，主要包含以下关键部分：
被测器件：通常为下管（IGBT 或者 MOS），用于测试其开关特性。
续流二极管（或同步管）：上管通常用二极管或者另一器件提供续流电路。
负载电感：用于维持恒定电流，确保在开关过程中电流变化可控（ IL =VDD*Ton/L）。
脉冲发生器：在栅极（Vgs 或 Vce）生成双脉冲信号控制被测器件开关。第一个长脉冲较宽（如 10us），使被测器件完全导通，电流 IL 直线上升，一般是按照器件电流的两倍或者 1.5 倍来测试；第二个短脉冲较短（如 2us），触发关断或者再开关，用于测量动态参数。
直流母线电容：提供低阻抗电源，抑制电压振荡。
第一个脉冲（建立电流）：施加长脉冲（如 10μs），DUT 导通，电流 IL 线性上升至目标值。
第二个脉冲（测量动态参数）：施加短脉冲（如 2μs），DUT 关断，测量开通损耗（Eon），包括电流上升时间 tr、电压下降时间 tf；关断损耗（Eoff），包括电压上升时间 tr、电流拖尾（IGBT）；反向恢复（二极管），即续流二极管的反向恢复电流 Irr。
数据分析：计算开关能量：Eswitch=∫V (t)*I (t) dt，提取 dV/dt、di/dt、栅极电荷 Qg 等参数。
双脉冲测试的基本概念
双脉冲，从名称上理解，就是产生两个脉冲信号。双脉冲测试则是指在 MOG 管或者 IGBT 的栅极施加两个脉冲信号，以此来测试 MOS 管或者 IGBT 在开启和关断过程中的动态参数。它是一种用于评估功率半导体器件动态特性的核心实验方法，其核心在于通过施加两个窄脉冲电压，模拟器件在开关过程中的瞬态行为。
在双脉冲测试中，有几个关键的概念需要明确。动作管是接受 PWM 信号并进行开、关动作的管子（如图中的下管 Q2）；续流管则是在 Toff 期间提供电感续流回路，始终保持关闭的管子，也可以是一个二极管（如图中的上管 Q1）。此外，还有 Ton1（第一个脉冲开启时长）、Toff1（第一个脉冲关断时长）、Ton2（第二个脉冲开启时长）以及负载电感（模拟负载用的电感，提供需要测量的电流，如图中的 L）等参数。
双脉冲测试的基本操作是向被测器件（DUT）的栅极施加两个连续且间隔极短的电压脉冲（通常为纳秒至微秒级）。第一个脉冲（较长）用于将器件导通至稳态，第二个脉冲（较短）触发关断或再开关过程。然后通过示波器捕获器件在开关过程中的电压、电流波形。
其核心目标主要包括以下几个方面：
开关损耗分析：测量开通损耗（Eon）和关断损耗（Eoff）。
动态参数提取：如开关时间、反向恢复电荷（二极管）、米勒平台电压（MOSFET/IGBT）、栅极电荷、Ic、Vge、Vce、Ron、Roff、Tj 等。
应力测试：评估器件在高压 / 大电流下的可靠性。例如，在管子关断的瞬间会有个 Vce 尖峰，每个公司都有自己的应力标准，如果器件是 800V 的，一般都会要求关断时候的 Vce 尖峰不超过 1000V，但具体标准因公司而异。
为什么要进行双脉冲测试从客户端的角度来看，双脉冲测试具有多方面的重要意义。
摸底电源最恶劣工况表现：由于双脉冲传递的能量有限，其测试过程中造成的破坏性也相对较低。因此，客户可以在设计初期利用双脉冲测试来相对安全地模拟最恶劣工况（极限电压、电流）下的电源模块表现，从而降低后续项目中出现异常的风险。
提升硬件调试效率：客户在打板后，通常会先通过双脉冲测试来调试开关管及其周边电路。通过该测试，可以在系统正式运行前验证并优化 MOS 的栅极驱动、GS 吸收电路以及 DS 缓冲电路，从而最大程度地在硬件调试阶段避免因驱动电路不匹配而导致的炸管。
获取实际电路中器件开关损耗：通过双脉冲测试，客户可以在实际应用电路中测量不同工况下器件的开关损耗，为后续评估器件温升提供关键数据。
并管电流均衡表现：对于并联管子的应用，可以使用双脉冲测试查看并管的电流均衡情况。
双脉冲测试电路以及周边参数配置
双脉冲测试通常采用半桥电路形式，主要包含以下关键部分：
被测器件：通常为下管（IGBT 或者 MOS），用于测试其开关特性。
续流二极管（或同步管）：上管通常用二极管或者另一器件提供续流电路。
负载电感：用于维持恒定电流，确保在开关过程中电流变化可控（ IL =VDD*Ton/L）。
脉冲发生器：在栅极（Vgs 或 Vce）生成双脉冲信号控制被测器件开关。第一个长脉冲较宽（如 10us），使被测器件完全导通，电流 IL 直线上升，一般是按照器件电流的两倍或者 1.5 倍来测试；第二个短脉冲较短（如 2us），触发关断或者再开关，用于测量动态参数。
直流母线电容：提供低阻抗电源，抑制电压振荡。

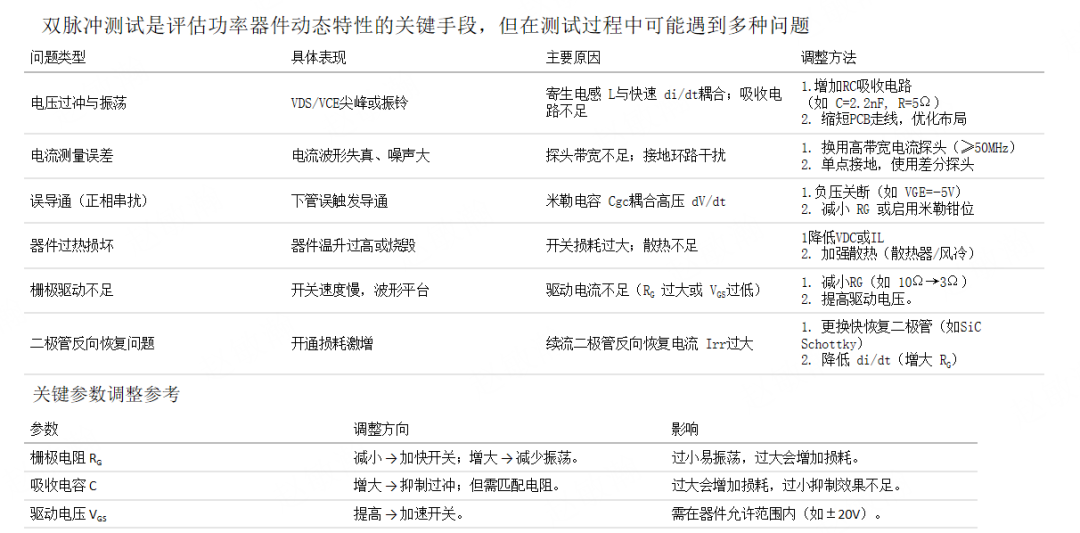

如何进行双脉冲测试
初始化：设置直流母线电压 VDC，调整负载电感 L 以控制测试电流 IL。第一个脉冲（建立电流）：施加长脉冲（如 10μs），DUT 导通，电流 IL 线性上升至目标值。
第二个脉冲（测量动态参数）：施加短脉冲（如 2μs），DUT 关断，测量开通损耗（Eon），包括电流上升时间 tr、电压下降时间 tf；关断损耗（Eoff），包括电压上升时间 tr、电流拖尾（IGBT）；反向恢复（二极管），即续流二极管的反向恢复电流 Irr。
数据分析：计算开关能量：Eswitch=∫V (t)*I (t) dt，提取 dV/dt、di/dt、栅极电荷 Qg 等参数。
