在电子电路领域，放大电路是极为重要的组成部分，而放大电路的频率响应更是衡量其性能的关键指标之一。
　　放大电路的频率响应，简单来说就是放大器的增益与频率之间的关系。一个优质的放大器，不仅需要具备足够的放大倍数，还应拥有良好的保真性能。这意味着放大器的非线性失真要尽可能小，频率响应要足够出色。
　　下面我们将借助 Multisim 软件对放大电路的频率响应进行仿真分析。
　　首先来看放大电路频率响应的相关概念，如下图所示：
　　在进行仿真前，我们需要了解一些基本原理。由于放大电路中存在电抗元件 C，它对不同频率呈现的阻抗不同，这就导致放大电路对不同频率成分的放大倍数和相位移也不同。放大倍数与频率的关系称为幅频关系；相位与频率的关系称为相频关系。当放大电路工作在中频区时，电压的放大倍数基本不随频率变化，保持一个常数。
　　接下来进入仿真阶段：

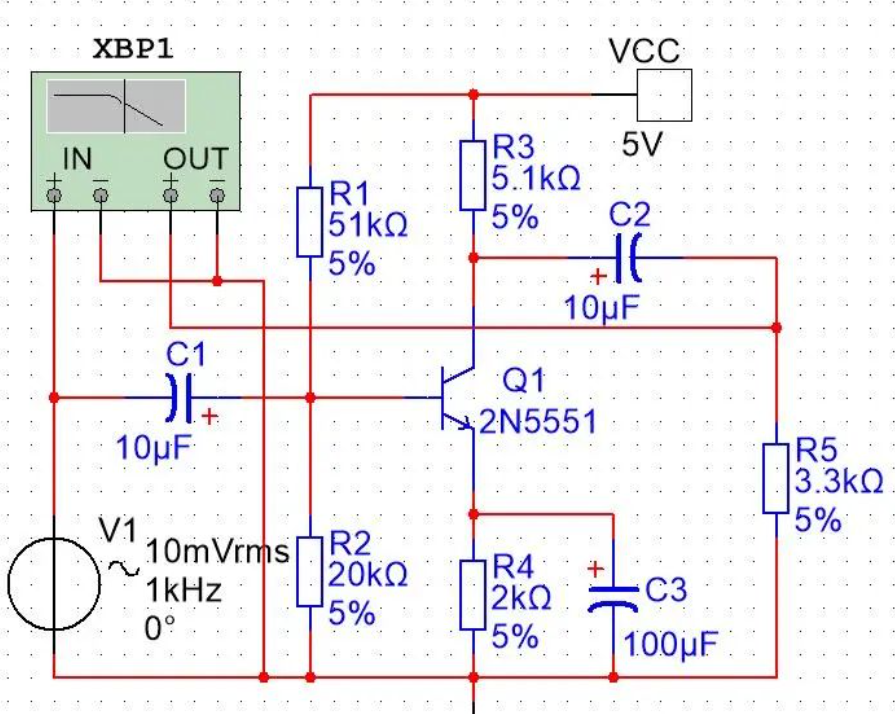

　　　我们使用波特图仪来测量放大电路的频率响应，它可以测量幅频特性和相频特性。具体操作如下：双击波特图仪图标，在 Mode 区，选择 Magnitude；在 Horizontal 区，选择 Log，F 值设为 100MHz，I 值设为 1Hz；在 Vertical 区，选择 Log，F 值设为 40dB，I 值设为 -20dB。打开电源开关，就可以观察到完整的幅频特性曲线。拖动读数指针在曲线中间部位，测量出中频时的增益，再分别求出高、低端的 -3dB 频率点。在本例中，f（H） = 21MHz，f（L） = 24Hz。
　　在额定的频率范围内，输出电压幅度的最大值与最小值之比，以分贝数（dB）来表示其不均匀度。频率响应在电能质量概念中通常是指系统或计量传感器的阻抗随频率的变化。
　　放大电路的频率响应可分为低频区、中频区和高频区。在低频区，当放大倍数下降到中频区放大倍数的 0.707 倍时，此时的频率被称为下限频率 fl。放大器工作在此区时，所呈现的容抗增大，因此放大倍数下降，同时输出电压与输入电压之间产生附加相移。而在高频区，放大倍数也会下降。因为放大器工作在高频区时，电路的容抗变小，频率上升时，使加至放大电路输入信号减小，从而使放大倍数下降。
　　放大器具有频率响应的原因主要有两个：一是实际放大的信号频率不是单一的；二是放大器具有电抗元件和电抗因素。由于放大电路中存在电抗元件（如管子的极间电容，电路的负载电容、分布电容、耦合电容、射极旁路电容等），使得放大器可能对不同频率信号分量的放大倍数和相移不同。如果放大电路对不同频率信号的幅值放大不同，就会引起幅度失真；如放大电路对不同频率信号产生的相移不同就会引起相位失真。幅度失真和相位失真总称为频率失真，由于此失真是由电路的线性电抗元件（电阻、电容、电感等）引起的，故也称为线性失真。为实现信号不失真放大，所以需要深入研究放大器的频率响应。
　　通过 Multisim 仿真，我们能够更加直观地了解放大电路的频率响应特性，为电路的设计和优化提供有力的依据。在实际应用中，工程师们可以根据这些特性来选择合适的放大电路，以满足不同的需求。
