在电子电路设计中，磁珠是一种常用的电子元件，对于抑制电磁干扰起着重要作用。下面我们将深入探讨磁珠的原理、特性以及选型要点。

一、磁珠的基本原理

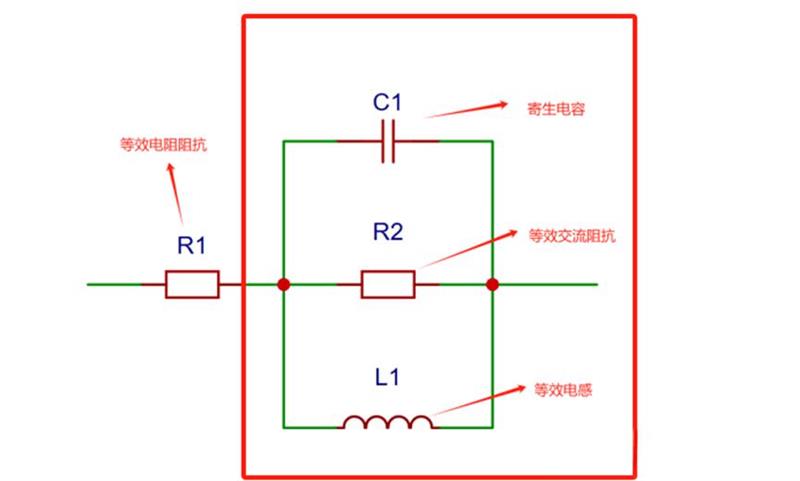

磁珠，全称为铁氧体磁珠，其主要材料是铁氧体。它的等效电路由电感 、串联电路电阻 （包含等效直流阻抗和等效交流阻抗）以及寄生电容  组成。当导线穿过铁氧体磁芯时，铁氧体对不同频率的电流呈现出不同的特性。对于低频电流，铁氧体的衰减作用较弱，低频电流能够相对顺利地通过；而对于高频率的电流，铁氧体则会产生较大的衰减作用。这是因为铁氧体的磁性材料特性使其在高频下具有较高的磁损耗，能够将高频电能转化为热能消耗掉，从而达到抑制高频噪声的目的。

二、磁珠的参数特性

1. 等效直流电阻（DCR）：用  表示，这个值一般很小，通常处于  级别。在实际应用中，当磁珠应用于电源端时，如果直流电阻过大，会导致在磁珠上产生较大的功率损耗，进而带来热问题和效率问题。例如，在一些对电源效率要求较高的电路中，过大的直流电阻会使电源的转换效率降低，浪费电能。
2. 交流电阻阻抗（R2）：磁珠表现为阻性时的峰值阻抗，它是图 2 中自谐振频率点的阻抗值减去  的值。由于一般  较小，我们也可以近似将  理解为交流电阻阻抗。交流阻抗越大，磁珠滤除噪声的效果越好。但需要注意的是，当交流阻抗增大时，等效直流电阻也会随之变大，这就需要在实际应用中进行权衡。
3. 磁珠电感（L）和寄生电容（C）：磁珠电感  是磁珠的一个重要参数，它与磁珠对低频信号的响应特性有关。而寄生电容  则会影响磁珠的高频特性，当频率升高到一定程度时，寄生电容会使磁珠的阻抗特性发生变化。
4. 交叉频率：这是磁珠的一个关键参数。在交叉频率（例如 25MHz）以下，磁珠主要呈现感性特性，对低频噪声（25MHz 以下）的吸收能力相对较弱。在交叉频率以上，磁珠主要呈现电阻性特性。一直到自谐振频率（例如 110M）之前，也就是阻抗曲线的点，此时磁珠呈阻性，能够有效地将噪声通过热能转化出去。





   （图 2：磁珠阻抗频率曲线）

三、磁珠的选型要点

1. DCR（直流电阻）的大小：如前文所述，一般磁珠应用于电源端时，直流电阻过大可能会带来效率问题。因此，在选型时需要根据具体的电路要求，选择合适直流电阻的磁珠。例如，在一些对电源效率要求极高的便携式设备中，应选择直流电阻较小的磁珠。
2. 噪声频率和信号频率与交叉频率的关系：为了让磁珠能够有效地吸收噪声，同时避免对有用信号造成衰减，需要保证噪声的频率大于交叉频率，方便磁珠吸收噪声；而信号的频率小于交叉频率，防止信号被吸收衰减。例如，在一个处理音频信号的电路中，音频信号频率一般在 20Hz - 20kHz 之间，而电路中可能存在的高频噪声频率较高，此时就需要选择交叉频率合适的磁珠，使音频信号不受影响，同时有效抑制高频噪声。
3. 额定电流：和电感一样，磁珠也应该考虑直流偏置特性。在实际应用中，需要根据电路中的电流大小选择额定电流合适的磁珠。如果电路中的实际电流超过了磁珠的额定电流，磁珠可能会出现饱和现象，导致其性能下降，无法有效地抑制噪声。
