电路设计：双电源供电方案深度剖析
出处：网络整理 发布于：2026-05-19 14:44:15 | 3 次阅读
在电路设计领域，双电源供电以及主从供电等设计是较为常见的场景。最普遍且简易的方案是将两路电源分别串联二极管后再进行并联，此方案只需依据电源电流来挑选合适的二极管即可。不过，在实际应用中，二极管的压降和自身功耗是必须要考虑的因素。以 SS32 为例，从其规格书中可知，当电流达到 3A 时，压降为 500mV，此时功率高达 1.5W。这意味着在一些对功耗要求较为严格的电路设计中，这种简单的二极管并联方案可能并不适用。

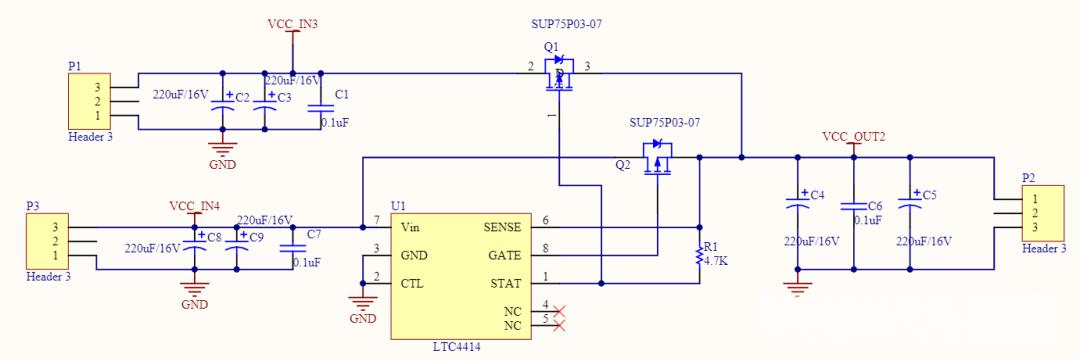

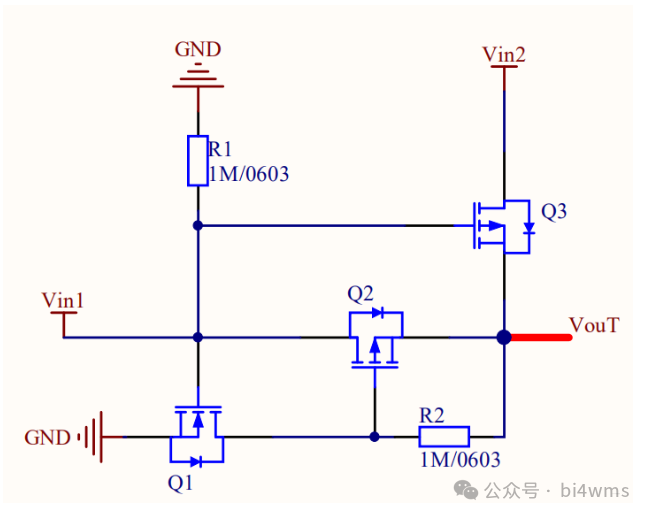

鉴于此，我们需要探寻其他的电源切换方案。早期，凌特的 LTC4414 电源切换芯片方案曾被广泛使用，其具体的使用方法可查阅规格书。然而，该芯片价格昂贵，单个芯片就要几十块钱，这在一定程度上限制了其大规模应用。

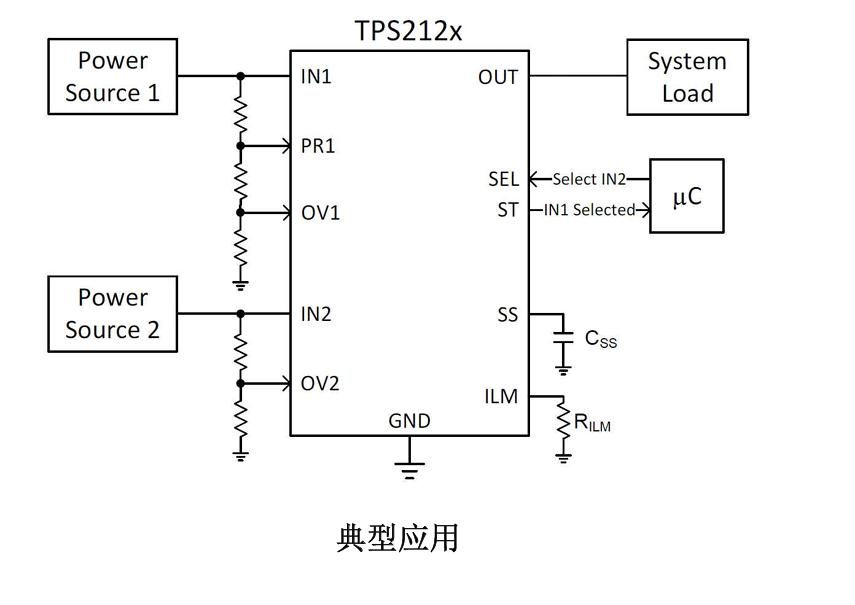

随后，在 TI 官网找到了价格相对较为亲民的 TPS2121 芯片，不过它的电流和电压参数相对较小，适用于对电流和电压要求不高的场景
