在电源设计领域，电荷泵（Charge Pump）电路虽小巧却实用。对于刚入门的电子爱好者，或是想要探究手机快充、传感器供电中 “电压魔术” 的人来说，深入了解电荷泵电路至关重要。本文将从原理到设计，全面解析电荷泵电路。
　　一、电荷泵是什么？—— 没有电感的 “电压转换器”
　　在电源设计中，若要将 5V 电压变成 10V，或者 -5V，很多人会想到使用 DC/DC 转换器。但当面临空间紧张、成本有限的情况时，电荷泵则是更优的选择。电荷泵的核心原理是通过开关控制 “飞跨电容（Fly Capacitor）” 的充放电，利用电容电压不能突变的特性，实现电压的升压、降压或反相。与传统带电感的 DC/DC 相比，电荷泵具有显著优势：无电感，使得其体积小、重量轻，特别适合手机、耳机等便携设备；结构简单，仅需开关、电容和电压源，成本较低；噪声小，没有电感带来的电磁干扰（EMI）。
　　二、核心原理：3 种基础拓扑，看懂电压 “变魔术”
　　电荷泵的 “魔法” 主要通过 3 种经典拓扑实现。

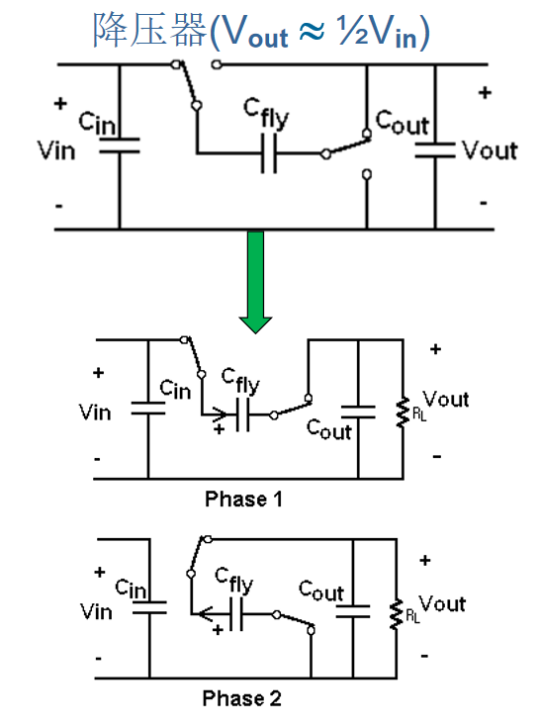

　　1. 1/2 降压器 —— 把电压 “砍半” 的简单操作
　　例如输入 10V，输出 5V。其工作分两个阶段：阶段 1（充电），输入电压 Vin 给 Fly 电容（Cfly）和输出电容（Cout）串联充电。若两个电容容量相同，根据串联分压，Cfly 和 Cout 两端电压会各分一半，即 Vfly = Vout = Vin/2。阶段 2（放电），开关切换，Cfly 和 Cout 从 “串联” 变成 “并联”。由于电容电压不能突变，Cout 两端电压会保持 Vin/2，实现降压。

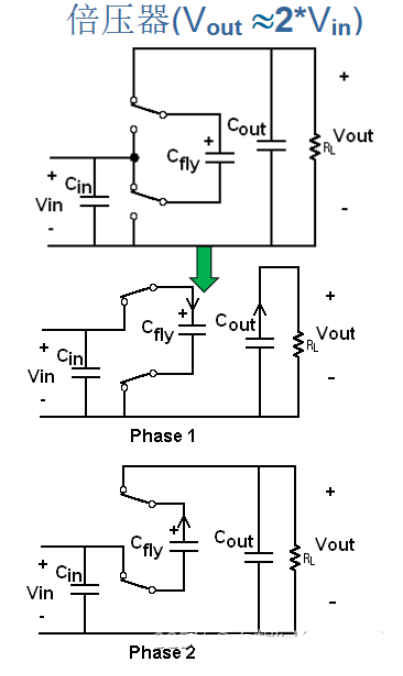

　　2. 倍压器 —— 电压 “翻倍” 的小技巧
　　若想把 5V 变成 10V，倍压器可以实现。关键分两步：阶段 1（充电），输入电压 Vin 直接给 Cfly 充电，直到 Vfly = Vin。阶段 2（放电），开关切换，Cfly “反接” 到输出端，此时 Cfly 上端电压 = Vin（输入）+ Vfly（已充电电压）= 2Vin，即输出 Vout = 2Vin。

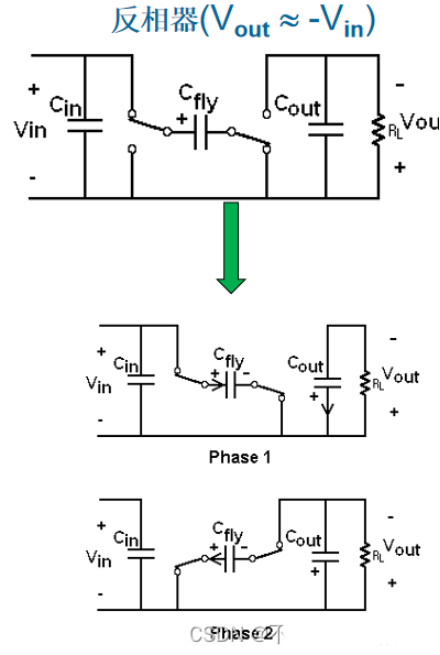

　　3. 反压器 —— 输出 “负电压” 的秘密
　　有些电路需要负电压，比如运算放大器供电，反压器就能把正电压变成负电压。原理很简单：阶段 1（充电），Vin 给 Cfly 充电，Vfly = Vin。阶段 2（放电），Cfly 反向接入输出回路，此时输出电压 Vout = -Vfly = -Vin。
　　需要注意的是，以上都是 “理想情况”，实际中由于开关和电容的损耗，输出电压会比理论值略低，比如倍压可能只有 1.9Vin。而且拓扑越复杂，如 3 倍压、1/3 降压，成本和控制难度会飙升，所以日常设计中最常用的就是这 3 种基础拓扑。
　　三、设计避坑指南：电荷泵 “不好用”？那是你没注意这些！
　　很多人学完原理后觉得简单，但实际设计时却问题不断，如电压不稳、电流太小、电容发烫等，其实是忽略了几个关键问题。
　　1. 开环问题：输出电压 “跟着输入跑” 怎么办？

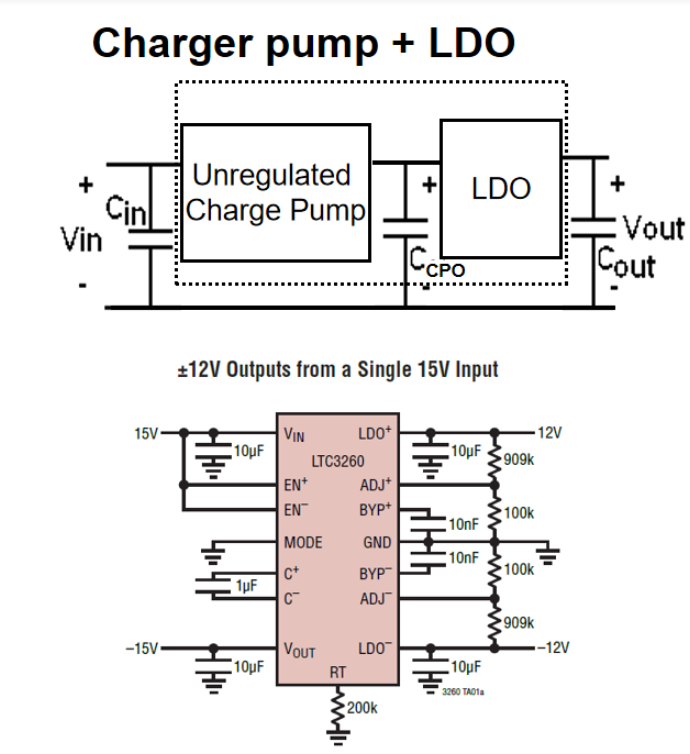

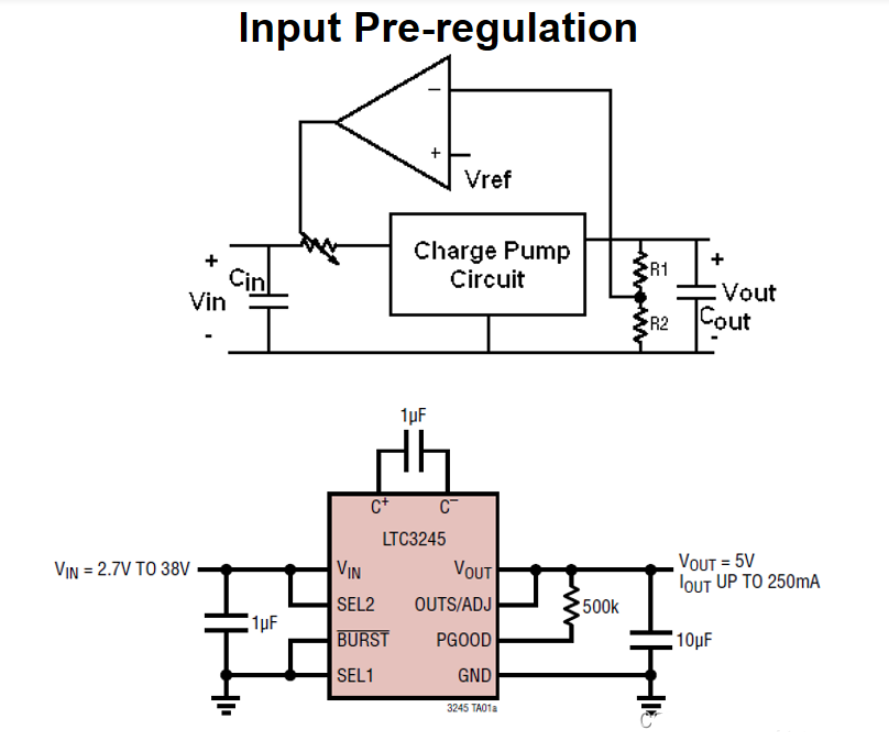

　　电荷泵本质是 “开环控制”，输出电压直接和输入挂钩。但实际中，输入电压波动、元件损耗都会导致输出不准。解决方案有两个：一是加 LDO 稳压，在电荷泵输出端接一个低压差线性稳压器（LDO），把波动的电压稳定到精确值。例如 LTC3260 芯片先用反压电荷泵把 15V 转成 -15V，再通过 LDO 稳定到 -12V。二是引入负反馈，在电荷泵输入端加反馈电路，实时调整输入电压，间接稳定输出。比如用运放比较输出电压和基准电压，动态控制输入，适合对效率要求高的场景。
　　2. 输出功率太小：只能带小负载？

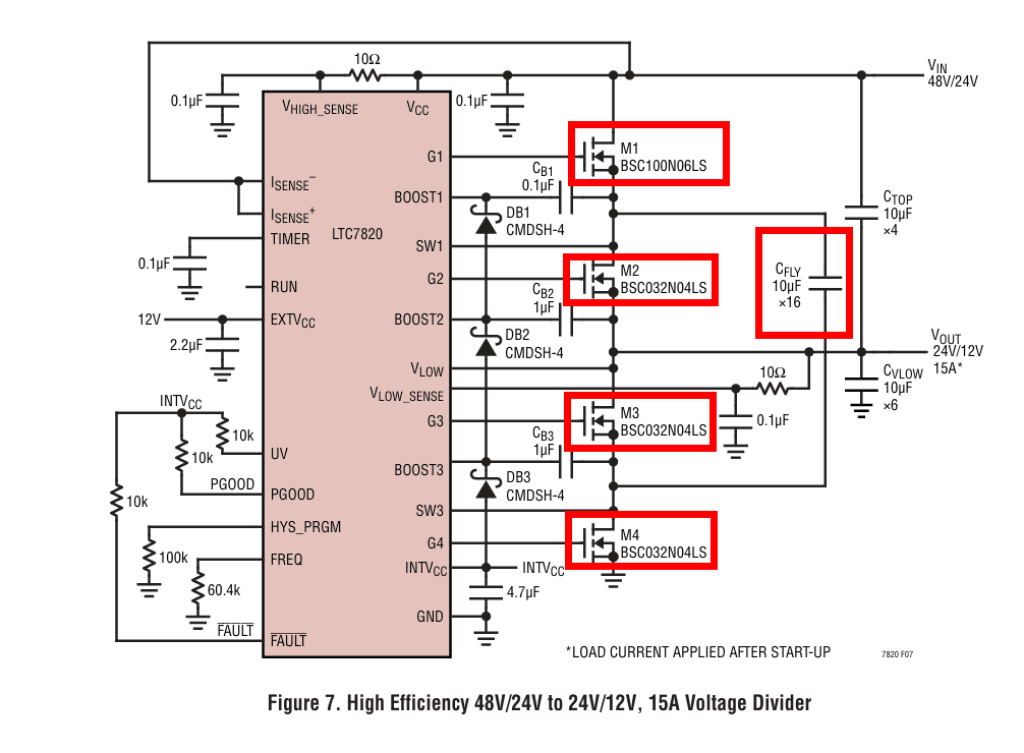

　　电荷泵靠 Cfly 周期性转移电荷供电，输出电流通常只有 10mA ~ 200mA，适用于小功率场景。若想带更大负载，有两个实用思路：一是增大 Cfly 容量，电容越大，存储的电荷越多，能提供的电流越大。但要注意，容量太大会导致上电瞬间充电电流过大，可能烧毁开关管，建议选数据手册推荐值的 1.5 ~ 2 倍。二是外置开关管 + 多电容并联，把芯片内部的小开关管换成外置大功率 MOS 管，同时并联多个 Cfly，能大幅提升输出电流。如 LTC7820 方案，输出可达 10A。
　　　四、Fly 电容怎么选？关键看 “安秒平衡”
　　设计电荷泵时，Cfly 的选型是核心。和电感的 “伏秒平衡” 不同，电容靠 “安秒平衡”（电荷平衡）工作，即充电电荷 = 放电电荷，才能稳定输出。
　　安秒平衡公式：Q 充电 = Q 放电

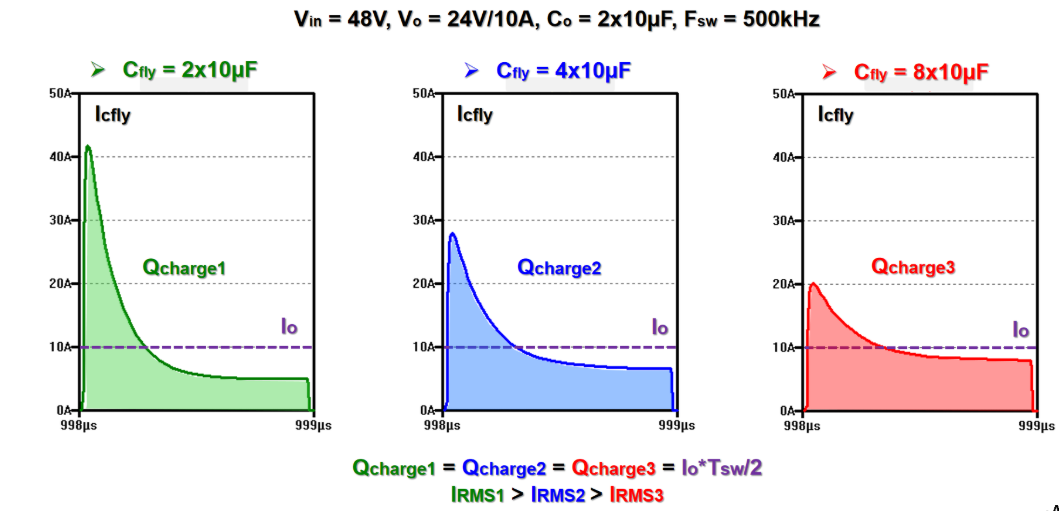

　　简单来说，Cfly 在一个开关周期内充入的电荷，必须等于放出的电荷。用公式表示：I_out × T_sw = C_fly × ΔV_fly （I_out：输出电流；T_sw：开关周期；ΔV_fly：Cfly 电压纹波）。从公式能看出，Cfly 越大，电压纹波越小（电流不变时），输出越稳定；开关频率越高（T_sw 越小），纹波也越小，但会增加开关损耗。不同 Cfly 容量下的电流波形显示，容量越大，峰值电流越低，更安全。
　　电容选型 3 个关键点
　　材质：优先选陶瓷电容（X7R/X5R），其 ESR 小、高频特性好，应避免用电解电容，因为存在极性问题且 ESR 大。
　　温度特性：X7R（ -55℃ ~ 125℃，容值变化 ±15%）比 X5R（ -55℃ ~ 85℃，±20%）更稳定，高温场景必选 X7R。
　　耐压值：至少选输出电压的 1.5 倍，比如倍压到 20V，Cfly 耐压选 35V 以上。
　　五、电荷泵 VS 其他 DC/DC：什么时候该选它？
　　将电荷泵和常见的 DC/DC 技术（电感型 Buck/Boost、LDO）做对比，有助于快速判断选型场景。
　　技术类型核心元件效率体积输出电流适用场景
　　电荷泵电容 + 开关70% ~ 90%极小（无电感）小（10mA ~ 2A）便携设备、小功率稳压（如 OLED 驱动）
　　电感型 DC/DC电感 + 开关 + 电容85% ~ 95%较大（电感占空间）大（1A ~ 100A）大功率场景（如电机驱动、电源模块）
　　LDO三极管 + 电阻50% ~ 70%小中小（10mA ~ 5A）噪声敏感场景（如射频电路）
　　电荷泵的核心优势是 “小体积、低噪声”，适合对空间和 EMI 要求高的小功率场景；如果需要大功率、高效率，应选择电感型 DC/DC；对噪声敏感但功率小，LDO 则更简单。
