在电子电路设计领域，恒流源电路是一种非常重要的电路类型，它能够为负载提供稳定的电流，不受负载变化的影响。本文将详细介绍一种由运放和三极管构成的恒流源电路，深入分析其工作原理。

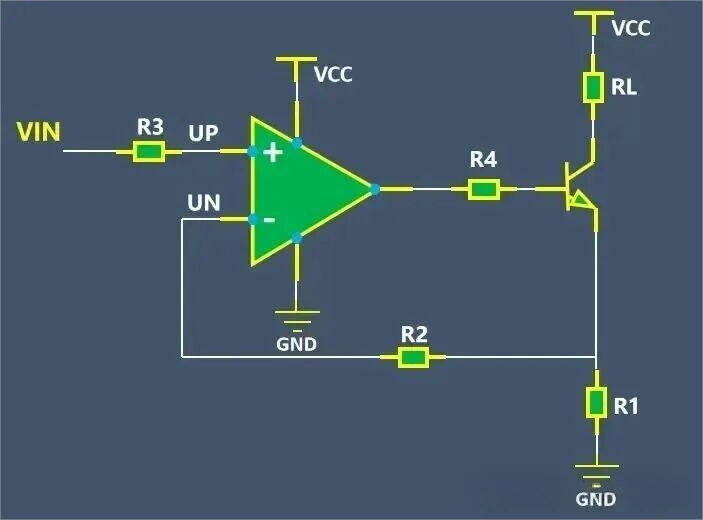

　　如图 1 所示，这是一个由运放和三极管构成的恒流源电路，其中 RL 为负载电阻，R1 为采样电阻。
　　图 1：运放和三极管构成的恒流源电路
　　下面我们来深入分析这个电路的工作原理。首先，我们可以看到这个运放引入了负反馈，根据运放的特性，当引入负反馈时，运放工作在线性区。在线性区中，运放的同相输入端电压 VP 等于反相输入端电压 VN，即 VP = VN。由于 VIN 连接到同相输入端，所以 VIN = VP = VN。根据欧姆定律，流过采样电阻 R1 的电流 I1 = VIN / R1 。
　　在三极管电路中，三极管集电极电流 IC 近似等于发射极电流 IE。因为采样电阻 R1 与三极管发射极串联，所以流过负载的电流 IL 就近似等于流过采样电阻 R1 的电流 I1，即 IL ≈ I1 = VIN / R1 。
　　接下来，我们分析电路的负反馈调节过程。当流过负载的电流 IL 增大时，流过 R1 的电流也随之增大，根据欧姆定律，R1 上的电压 UR1 = I1 * R1 也会增大，从而导致运放反相输入端电压 UN 增大。由于同相输入端电压 UP = VIN 保持不变，所以 UP - UN 减小，运放的输出电压减小。运放输出电压减小会使得流过三极管的基极电流减小，进而导致三极管集电极电流减小，最终使得流过负载的电流 IL 减小。
　　反之，当流过负载的电流 IL 减小时，流过 R1 的电流减小，R1 上的电压减小，UN 减小，UP - UN 增大，运放的输出增大，流过三极管的电流增大，从而使得流过负载的电流 IL 增大。
　　正是由于这种负反馈机制，电路能够自动调节，达到输出恒定电流的目的。如果我们想要改变输出电流，只需要改变输入电压 VIN 或者采样电阻 R1 的值即可。
　　为了更直观地展示这个电路的工作效果，下面给出一个输出恒定 1mA 电流的仿真电路图（如图 2 所示）。
　　　图 2：输出恒定 1mA 电流的仿真电路图
　　这种由运放和三极管构成的恒流源电路，利用运放的负反馈特性和三极管的电流放大作用，实现了稳定的恒流输出。在实际应用中，这种电路广泛应用于需要稳定电流的场合，如传感器供电、LED 照明等。电路设计人员可以根据具体的需求，通过调整输入电压和采样电阻的值，来获得所需的恒定电流输出。同时，在设计和使用过程中，还需要考虑运放和三极管的参数选择、散热等问题，以确保电路的稳定性和可靠性。
