用半桥驱动器可产生100V、10A、4μs的脉冲
出处：qixing123 发布于：2009-02-05 09:46:21

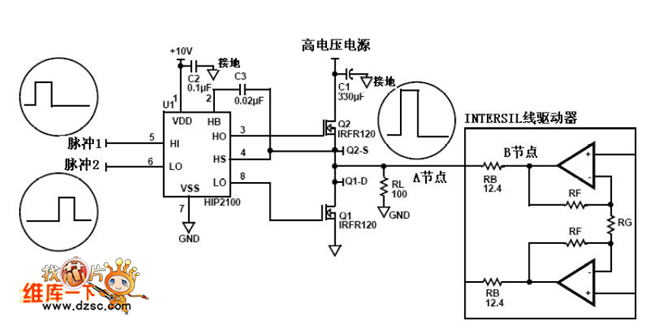

闪电在击中电话线时会产生一个很大的电流尖峰，足以摧毁一个DSL驱动器的输出。因此，为了确保可靠的运行，我们会给DSL驱动器添加保护电路，而且驱动器的输出需要在4kV的“坏条件”下测试。但是，通信公司通常会使用主次两套保护电路，以降低线路驱动器遭受的实际损害。DSL驱动器必须经过测试以量化输出可承受的限度。由于目前还没有一个可以模仿闪电能量的设备，图1展示了一个特殊的电路，该电路结合了一个5V的触发器和一个高电压电源，来产生测试DSL驱动器输出承受力所需的能量。
在图中，Q1和Q2两个MOSFET分别由脉冲1和脉冲2通过一个半桥驱动器HIP2100来驱动。这个半桥驱动器利用一个电荷泵和电平转换器来在其3和8两个输出引脚上提供更大的脉冲。
