松下E3 机芯背投彩电I2C 总线系统主控电路微处理器ICl213 采用MNl87476TXl，主存储器型号为C3EAG000012，会聚微处理器采用C2CBGF000097，会聚存储器型号为C3EBJC00031；被控集成电路有：小信号处理电路TBl237AN、BH3865S、画中画信号处理电路MN8232A、数字Y/C 分离电路MN82361、I2C 总线译码电路CXAl315M、数字信号处理电路CIAA00000553、CIAB00000651、CIAB00000680、CIAB000001240、COAA00000359、C3BBFC000206 等。

　　适用机型有：松下TC-43P18G、TC—43G280G、TC—51P280G、TC—51P18G 等背投彩电，其中TC—43G280G、TC—51P280G 拥有8 倍精密显像功能，TC—43P18G、TC—51P18G 为普及型背投彩电。

　　松下E3 机芯背投彩电采用双开关电源模式，主开关电源采用三肯公司的新型他激式电源模块STR—M6833BF04/C5HABZZ00028，副开关电源采用摩托罗拉公司的微型开关电源模块MIP2810001TV。待机控制采用继电器RL801 控制主开关电源的交流供电。

　　与松下E2 机芯相比，松下E3 机芯在屏幕、光学系统和投影管3 种重要部件方面都有了较大改进：一是先进的全数字动态会聚功能，可以使红、绿、蓝三基色在任何时刻都获得满意的收视效果；二是新强力VM 调速电路，能动态的把亮度、对比度、清晰度自动控制在状态，令画面边缘轮廓、层次细节更加清晰分明；三是具有双高频头画中画、画外画和多视窗功能；四是全画面自动移动、防止屏幕的灼伤和老化；五是3D 数码图像降噪功能，使画面噪声在弱信号场强收视时显着降低；六是绿色环保电源，生态节能待机功能。

　　松下E3 机芯背投彩电在开关电源的初级和次级电路中，设有完善的过流、过压、失压保护检测电路。

　　当发生开关电源输出电压过高、负载电路严重短路等故障时，大多会进入保护状态，产生“三无”故障现象。

　　在主电路中采用I2C 总线控制技术，微处理器通过I2C 总线系统和专用保护检测引脚对被控电路进行故障检测。当I2C 总线系统的被控电路发生故障时，故障信息经过I2C 总线系统将传给微处理器，由微处理器根据程序设计采取相应的保护措施。

　　一、保护电路工作原理

　　该机的开关电源采用脉冲频率调制（PFM）方式，具有调制响应速度快，输出直流电压纹波系数小的优点。

　　开关电源的初级C5HABZZ00028 电路的保护电路分开关电源初级保护电路、依托待机控制电路的保护电路和微处理器中断口保护电路三部分。

　　（一） 主开关电源初级保护电路

　　电源厚膜电路C5HAZZ00028 内部电路包括：启动（START）、稳压（REG）、振荡器（OSC）、驱动（DRIVE）、大功率场效应开关管（MOSFET）等开关电源基础电路，通过开关电源的次级取样放大电路和光电耦合器，组成完整的开关电源；C5HAZZ00028 还具有过流保护（OCP）、过压保护（OVP）、过热保护（LATCH）等保护电路。开关电源初级主要围绕厚膜电路IC801（C5HAZZ00028）内部的保护功能，开发了过流、过压、过热等保护电路，如图1 所示。发生故障时，模块内部的保护电路启动，将关闭开关电源激励信号，迫使开关电源停止振荡，达到保护的目的。

图1 松下E3 机芯开关电源初级电路图

　　1. 主电源开关管过流保护电路

　　开关管过流保护电路由厚膜电路IC801②脚内部的MOSFET 开关管源极、外部的3 个源极电阻R889、R809、R810 和厚膜电路IC801 的④脚内部电路组成。

　　IC801 内部④脚为开关管电流检测输入端，内部设有电流比较器。主开关电源工作时，MOSFET 开关管源极电流从②脚流出，在3 个源极电阻上产生电压降，该电压降正比于漏极电流的大小，并加到IC801 的④脚，送入内部电流比较电路的同相输入端。如果开关电源负载发生短路故障，引起开关管漏极电流增加并超过设计启控阈值时，致使IC801④脚内部的比较器同相输入电压高于反相基准电压，比较器翻转输出控制信号，关闭DRIVE 激励脉冲驱动电路，开关管截止，开关电源停止工作。

　　2. 主电源欠压、过压保护电路

　　主电源欠压、过压保护电路设置IC801 的⑤脚内部。⑤脚为IC801 供电端，内部设有欠压、过压检测电路。外部的R840、R838 为开关电源启动电路，启动后，由开关变压器T801 的V1～V2 绕组感应电压经D887整流、C811 滤波后供电，⑤脚的供电电压，直接反映了开关电源输出电压的高低。

　　如果IC801⑤脚的电压低于14.6 V，⑤脚内部的START 电路关闭，OSC 振荡电路失去供电而停止振荡；当⑤脚电压高于26 V 时，IC801 内部的OVP 电路启动，输出高电平，经或门1 打开锁存器LATCH，再通过或门2 关闭DRIVE 激励脉冲驱动电路，开关管截止，开关电源停止工作。

　　3. 主电源模块过热保护电路

　　IC801 内部设有温度传感器，对模块芯片内部的温度进行检测，当芯片内部温度超过145℃时，TSD（热关断）电路启动，输出高电平控制电压，经或门1 打开锁存器LATCH，再通过或门2 关闭DRIVE 激励脉冲驱动电路，开关管截止，开关电源停止工作。

　　（二） 依托待机控制的保护电路

　　松下E3 机芯背投彩电由于采用独立的副电源，待机控制采用继电器RL801 控制主开关电源的交流供电。该机依托待机控制电路设计了部分保护电路，如图2 所示。Q856 是待机保护电路中的保护执行三极管，其基极接有故障检测电路。无故障时，Q856 截止，对开/ 关机电路不产生影响；当被检测的电路发生故障时，检测电路向Q856 基极注入高电平触发电压，使Q856 饱和导通，将待机控制三极管Q852 的基极电压短路，Q852 截止，继电器RL801 释放，切断主开关电源的交流供电，达到保护的目的。

图2 松下E3 机芯依托待机保护电路图

　　Q856 导通的同时，还将Q857 的基极电压拉低获正向偏置电压而导通，将高电平送到微处理器IC1213（N1876476TX1） 的专用保护引脚⑥脚，IC1213 据此从待机控制输出待机控制电压，在STBYl2 V 供电正常时，拒绝执行其他的程序指令。

　　1. 待机控制电路

　　微处理器ICl213 的33脚（POWER）为待机控制端，与外部的Q857、Q856、Q852 和继电器RL801 组成开/关机控制电路。接通电源，副开关电源振荡工作，为微处理器提供+5 V 电压，为待机控制电路提供STBYl2 V 电压。开机时ICl213 的33脚输出高电平，经R857、R856、R854 送入Q852 基极，使Q852 导通，继电器RL801 吸合，为主开关电源供电，进入开机工作状态；待机时，ICl213 的33脚输出低电平，Q852 截止，继电器RL801 释放，切断主开关电源供电，进入待机状态；ICl213 同时从40（LED）输出低电平，Ql003 截止，双色发光二极管D1004 中的绿色G 管熄灭，红色R 管点亮（参见图2）。

　　2. 整流过压保护电路

　　整流过压保护电路由稳压二极管D820、D821 和光电耦合器D819 以及R816～R818 组成。市电经整流、滤波后，产生的300 V 电压，经过分压电路R816～R818分压后，加到稳压二极管D820、D821 的负极。+300 V电压正常时，分压电路R818 上端的电压低于稳压二极管D820、D821 的稳压值，稳压二极管D820、D821 和光电耦合器D819 均截止；当市电升高，整流后的+300 V会随之升高，当分压电路R818 上端的电压高于稳压二极管D820、D821 的稳压值时，稳压二极管D820、D821被击穿，使光电耦合器D819 导通，内部光敏三极管导通，将待机控制三极管Q852 的基极电压短路，Q852 截止，继电器RL801 释放，切断主开关电源的交流供电，达到保护的目的（参见图2）。

　　3. 副电源STBYl 2 V 过压保护电路

　　副电源STBYl2 V 过压保护电路由稳压二极管D857 和Q856 组成。副电源输出的STBYl2 V 电压正常时，低于稳压二极管D857 的稳压值18 V，D857 截止，Q856 基极为低电平而截止；当副电源输出的STBYl2 V电压升高，高于稳压二极管D857 的稳压值18 V 时，D857 反向击穿，通过R867 向Q856 提供正向偏置电压，Q856 饱和导通，Q852 截止，继电器RL801 释放，切断主开关电源的交流供电，进入保护状态（参见图2）。

　　4. +B（140 V）过压保护电路

　　+B（140 V）过压保护电路由分压电路R830、R831和稳压二极管D832 和三极管Q856 组成。+B（140 V）电压正常时，分压电路R831 上端的电压低于稳压二极管D832 的稳压值，D832 截止，Q856 基极为低电平而截止；当+B/140 V 电压升高，致使R831 上端电压高于稳压二极管D832 的稳压值时，D832 反向击穿，向Q856提供正向偏置电压，Q856 饱和导通，Q852 截止，继电器RL801 释放，切断主开关电源的交流供电，进入保护状态（参见图2）。

　　（三） 微处理器中断口保护电路

　　微处理器ICl213 的⑥脚为保护专用检测引脚，俗称中断口。该机围绕IC1213⑥脚中断口开发了多种过压、过流、失压保护电路，见图2～图3。IC1213⑥脚外接多路故障检测电路，彩电正常时，微处理器的⑥脚为低电平，待机控制端33脚输出高电平，待机控制三极管Q852 导通，继电器BL801 吸合，向主电源供电；发生故障时，外部检测电路向微处理器的⑥脚输入高电平，微处理器的专用保护引脚电压翻转，根据程序，从待机控制端33脚输出待机控制电压低电平，Q852 截止，继电器释放，进入待机保护状态。

　　1. +B/ 140 V 过流保护电路

　　+B/140 V 过流保护电路如图2 所示。它由并联取样电阻R9662、R9663 和检测三极管Q9660 及其集电极电压分压电路R9666、R9667 组成。行输出电路正常时，在R9662、R9663 上的电压降约为0.3 V 左右，Q9660截止，集电极无电压输出；当行输出电路发生短路、漏电故障时，在取样电阻R9662、R9663 上的电压降增加，当增加到0.7 V 左右时，Q9660 导通，集电极输出高电平，经R9666 和R9667 分压后，通过隔离二极管D9660向微处理器ICl213 的⑥脚输入高电平，微处理器据此执行待机保护措施。

　　2. +8 V 和+23 V 失压保护电路

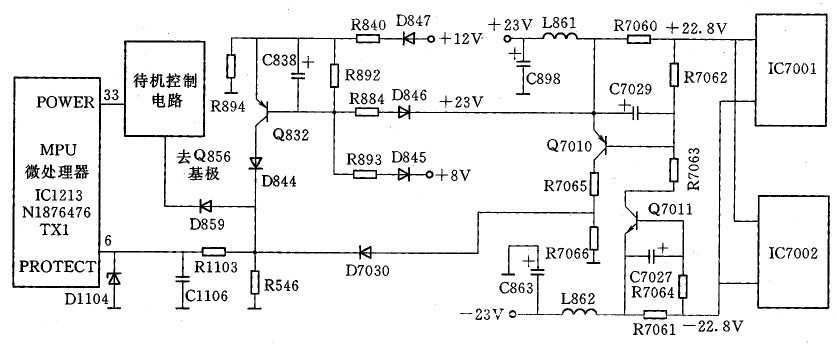

　　+8 V 和+23 V 失压保护电路如图3 所示。由三极管Q832 和检测二极管D845、D846 组成。Q832 的基极通过D845 和D846 对+8 V 和+23 V 电源进行检测。

图3 松下E3 机芯中断口保护电路1

　　Q832 的发射极电压由+12 V 电源经R840、R894 分压后提供，发射极电压均为7 V 左右。+8 V 和+23 V 电压正常时，二极管D845、D846 反偏截止，Q832 也截止，对保护电路不产生影响；当+8 V 和+23 V 电源因负载短路、电源开路等原因，造成输出电压降低或失压时，相应的检测二极管D845、D846 之一导通，迫使Q832 获正向电压而导通，导通后的集电极电压经D844 向微处理器ICl213 的⑥脚输入高电平，微处理器据此执行保护措施；同时Q832 集电极的高电平还经过D859 送入保护执行电路Q856 的基极，执行待机保护。

　　3.±23 V 过流保护电路

　　±23 V 为会聚厚膜电路IC700l 和IC7002 供电，采用直接耦合BV 类功率放大电路，负载为三个会聚线圈，要求中点直流电压为0 V，±23 V 供电电压对称稳定。为了防止供电和负载异常，使中点电压偏离正常值，损坏会聚线圈，设计了该保护电路（参见图3）。
