电机驱动硬件电路：核心控制与续流保护原理
出处：网络整理 发布于：2026-05-06 15:39:03 | 104 次阅读

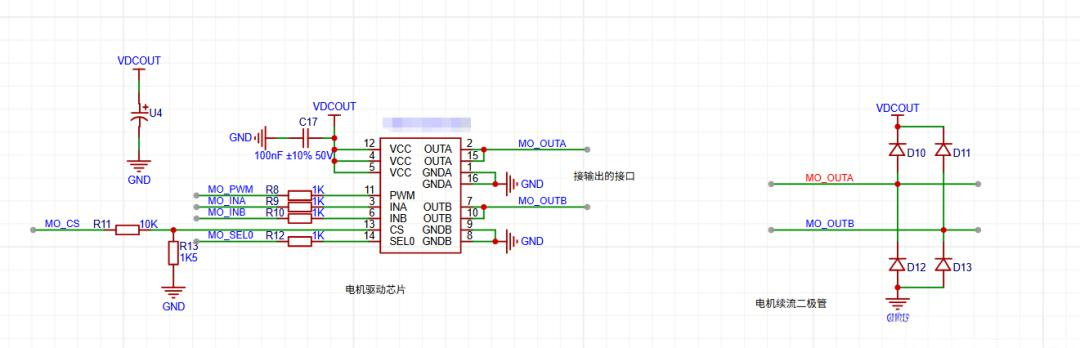

在电子设备中，电机驱动硬件电路起着至关重要的作用，它能够精确控制电机的运行状态。该电路的控制核心聚焦于 INA、INB 和 PWM 这三个输入引脚。通过灵活改变它们的逻辑电平组合，就可以对电机的旋转方向、转速以及刹车进行有效控制。其基本逻辑如下表所示：
除了上述基本控制功能外，芯片的 SEL0 引脚具有重要作用，它用于选择对哪个半桥（A 或 B）进行诊断。而 CS 引脚则会输出一个与流过被选通路的电流成比例的模拟电压。微控制器（MCU）通过测量这个电压，能够实时监测电机电流，进而实现过流保护或力矩控制。这一功能对于保障电机的稳定运行和延长其使用寿命具有重要意义。
在电机驱动硬件电路中，后面的 4 个二极管主要起到续流的作用。由于电机属于电感性负载，当电机停机或换向时，会产生很高的反向感生电动势。如果不及时释放这个电动势，就可能会击穿控制芯片内部电路。而加入二极管后，感生电动势会使二极管导通，从而释放电能量，起到保护控制芯片的作用。
综上所述，电机驱动硬件电路通过合理的引脚设计和二极管的续流保护，实现了对电机的精确控制和有效保护，为各类电子设备的稳定运行提供了坚实保障
