带你从不一样的角度来看运放的虚短和虚断

出处:网络整理 发布于:2026-05-12 14:05:51 | 104 次阅读

  在模拟电路的设计与分析领域,虚短和虚断堪称运算放大器(运放)最为核心且基础的分析法则。绝大多数运放线性电路,像比例放大、加法、积分以及差分电路等的计算,都是依托这两个规则来展开的。然而,很多人仅仅记住了 “同反相端电位相等、输入端无电流” 这一结论,却并不了解其诞生的底层原理、适用边界以及 “虚” 的真正含义。本文将从运放的核心特性与电路公式出发,深入根源拆解虚短、虚断的本质,彻底理清二者的逻辑关系。
  一、前置基础:理想运算放大器的核心参数
  虚短和虚断并非真实的电路物理状态,而是理想运放工作在线性负反馈区域时的近似结论。在工程分析中,我们通常默认采用理想运放模型,其四个核心参数是推导一切原理的前提。
  开环差模增益无穷大(Aol→∞):当运放无反馈时,输出电压对输入端压差的放大倍数趋近于无穷。这意味着即使输入端的压差非常小,运放也能将其放大到很大的输出电压。
  输入阻抗无穷大(Rin→∞):运放的同相输入端(V+)和反相输入端(V - )几乎不汲取任何电流。这使得外部电路对运放输入端的影响极小,保证了运放的独立性。
  输出阻抗为 0:输出端带负载能力极强,无电压损耗。这意味着无论连接何种负载,运放都能稳定地输出电压,不会因为负载的变化而产生电压波动。
  带宽无穷大:可放大任意频率的输入信号,无相位与幅值衰减。这使得运放能够处理各种频率的信号,保证了信号的完整性。
  其中,开环增益无穷大是虚短的核心前提,输入阻抗无穷大是虚断的核心前提,这两个特性相互独立,对应着两大核心规则。同时必须牢记:只有运放引入负反馈、工作在线性放大区时,虚短才成立;而虚断的适用范围更广,在线性区基本均成立。

  二、虚短的底层原理:无穷增益带来的电位平衡

  2.1 核心公式推导
  运放的核心输出公式是理解虚短的关键,无论是否接入反馈,运放的输出电压始终满足基础关系:Vout = Aol x (V+ - V -)。公式中,Vout 为运放输出电压,Aol 为开环差模增益,V+、V - 分别为同相、反相输入端电位。
  在实际电路中,运放的输出电压存在物理上限,其最大幅值被供电电源限制(电源轨),即 Vout 是一个有限值,不可能无穷大。结合理想运放 Aol→∞ 的特性,要让等式成立,唯一的可能性就是输入端的压差无限趋近于 0,即 V+ - V - = Vout/Aol → 0,由此得出结论:V+ ≈ V - ,这就是运放的虚短特性。
  2.2 解析 “虚短” 的 “虚”
  虚短的全称是 “虚假短路”,需要明确两个核心认知。
  第一,并非物理短路。真实短路是两点直接用导线连通,不仅电位相等,还会产生巨大电流;而运放的同、反相输入端在物理上完全隔离,没有任何导线连接,不存在电流通路。

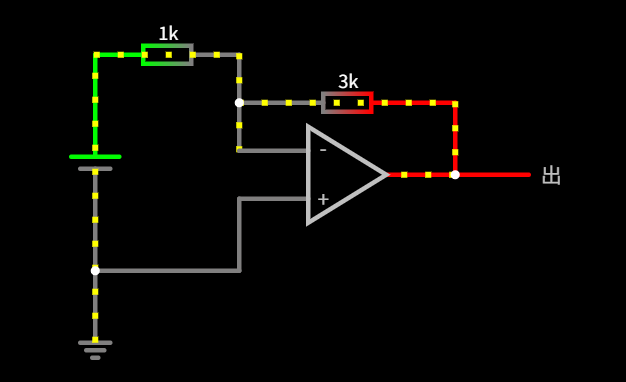

  第二,是动态电位平衡。虚短不是固定状态,而是负反馈的调节结果。当 V - 略高于 V+ 时,输出电压会降低,通过反馈回路拉高 V+;当 V - 略低于 V+ 时,输出电压升高,拉低 V+。通过持续动态调节,让两端电位始终近乎相等。
  2.3 虚短的严格适用边界
  虚短仅存在于线性负反馈电路。若运放工作在开环状态(无反馈)或正反馈状态(比较器电路),运放会进入饱和区,输出电压固定在电源轨极值,不再满足上述公式推导条件,此时两端电位差值极大,虚短特性彻底失效。

  三、虚断的底层原理:无穷输入阻抗带来的零输入电流

  3.1 核心原理推导
  虚断的本质完全源于理想运放输入阻抗无穷大的核心特性。在电路基础规律中,电流、电压、阻抗满足欧姆定律:I = U/R。运放输入端的电流,是外部电路施加压差后,流入运放芯片内部的电流。对于理想运放,输入端等效阻抗 Rin →∞,无论输入端存在微小压差,流入芯片的电流都满足:I+ = I - = V 压差 / Rin → 0,即流入同相、反相输入端的电流无限趋近于 0,这就是虚断特性。
  3.2 解析 “虚断” 的 “虚”
  虚断全称为 “虚假断路”,同样需要规避认知误区。
  第一,并非物理断路。运放输入端并非断开状态,外部反馈回路、输入信号回路依然可以正常形成电流通路,只是电流不会流入运放芯片内部,全部在外部电路流通。
  第二,无绝对零电流。理想状态下电流趋近于 0,实际通用运放的输入漏电流仅为纳安级,在常规电路分析中完全可以忽略,因此工程上直接判定输入端电流为 0。
  3.3 虚断的适用边界
  相较于虚短,虚断的适用范围更宽泛。只要运放未损坏,工作在正常工作区间,无论开环、闭环、正反馈、负反馈,虚断特性始终成立。因为其仅由输入阻抗特性决定,与反馈调节机制无关。
  总结
  本质根源不同:虚短源于理想运放无穷大开环增益和负反馈线性工作;虚断源于理想运放无穷大输入阻抗,二者原理相互独立。
  物理特性为 “虚”:虚短是电位相等但无电流的虚假短路,虚断是无内部电流但外部通路正常的虚假断路,均非真实物理状态。
  适用范围不同:虚短仅适用于负反馈线性区,虚断适用于运放所有正常工作场景。
  分工明确:虚短管电位,虚断管电流,二者结合可快速完成所有运放线性电路的分析计算。
