在电路分析领域，电子元器件的等效电路犹如一把精准的钥匙，能够帮助我们深入理解元器件在电路中的工作原理，全面了解其相关特性。下面我们详细探讨多种电子元器件的等效电路。

　　电容器等效电路

　　贴片电容器等效电路

　　贴片电容器的等效电路显示，除电容外，还存在寄生电感 L 和寄生电阻 R。尽管 L 值和 R 值通常较小，但在高频工作环境下，电感会发挥作用。电感 L 与电容 C 构成一个 LC 串联谐振电路，这对电路性能会产生一定影响。

　　有引脚电容器等效电路

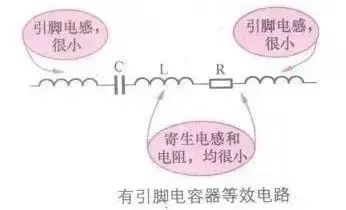

　　与贴片电容器相比，有引脚电容器的等效电路多了引脚分布电感，同样具备高频串联谐振特性，在高频电路中需特别关注其影响。

　　有极性电解电容等效电路

　　不考虑引脚分布参数时，有极性电解电容器的等效电路中，C1 代表电容，R1 为两电极之间的漏电阻，VD1 是具有单向导通特性的氧化膜，这些元件共同决定了有极性电解电容的工作特性。
　　大容量电解电容器等效电路

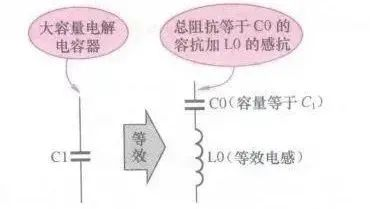

　　电解电容器主要适用于低频电路，因其高频特性不佳，大容量电解电容器的高频特性更差。从等效电路可知，串联的等效电感 L0 会随电容容量增大而增大，这是导致高频特性变差的原因。

　　晶闸管等效电路

　　普通晶闸管等效电路

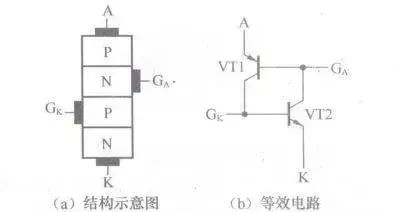

　　普通晶闸管的等效电路相当于两只三极管以特定方式连接后的电路，这种连接方式决定了其工作原理和特性。

　　双向晶闸管等效电路

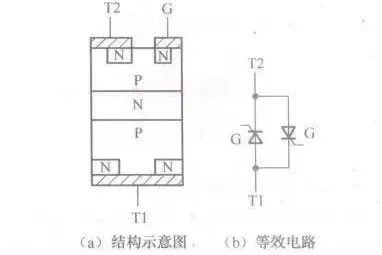

　　双向晶闸管相当于两只普通晶闸管反向并联，这种结构使其能在两个方向上导通，适用于特殊电路应用。

　　四极晶闸管等效电路

　　四极晶闸管的等效电路具有独特结构和工作原理，在特定电路中发挥重要作用。

　　逆导晶闸管的等效电路

　　逆导晶闸管相当于在普通晶闸管上反向并联一只二极管，这种结构赋予其特殊电气性能。

　　BTG 晶闸管等效电路

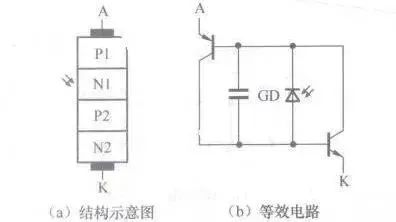

　　BTG 晶闸管的结构示意图和等效电路展示了其独特工作方式，在特定电路中有重要应用价值。

　　光控晶闸管等效电路

　　光控晶闸管通过光信号控制导通和关断，其等效电路反映了特殊工作原理。
　　电阻器等效电路

　　普通电阻器等效电路

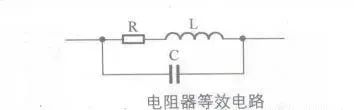

　　电阻器的等效电路中，R 为标称电阻器，L 为分布电感，C 为分布电容。由于分布电感 L 和分布电容 C 通常较小，工作频率不高时，它们的影响可忽略不计。但在高频电路中，应使用高频电阻器，其分布电感 L 和分布电容 C 更小。

　　压敏电阻器等效电路
　　压敏电阻器的等效电路中，Rn 是晶界电阻，C 是晶界电容，Rb 是晶粒电阻。其伏 - 安特性曲线有预击穿区、击穿区和上升区三个工作区，不同工作区具有不同电气特性。
　　电感器等效电路
　　电感器的等效电路中，电容 C 为固有电容，R 为线圈的直流电阻，L 为电感。电感 L 与等效电容 C 构成一个 LC 并联谐振电路，会影响电感器有效电感量的稳定性。在高频电路中，由于容抗小，等效电容对电路工作影响大，因此要尽量减小电感线圈的固有电容；而在低频电路中，等效电容的影响相对较小。

　　二极管等效电路

　　变容二极管等效电路
　　变容二极管的等效电路中，C 为可变结电容，可近似看作总电容，包括结电容、外壳电容及其它分布电容。R 是串联电阻，包括 PN 结电阻、引线电阻及接线电阻；L 是引线电感。

　　双向触发二极管等效电路

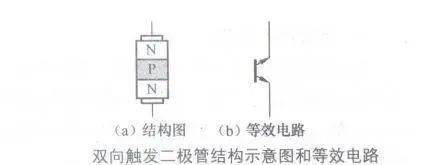

　　双向触发二极管的结构示意图和等效电路展示了其独特工作方式，在特定电路中有重要应用。
　　其他元器件等效电路

　　石英晶振等效电路

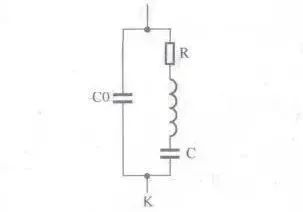

　　石英晶振的等效电路相当于一个 LC 串联谐振电路，这种特性使其在时钟电路等领域广泛应用。

　　陶瓷滤波器等效电路

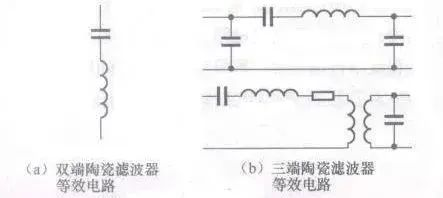

　　陶瓷滤波器由一个或多个压电振子组成。双端陶瓷滤波器等效为一个 LC 串联谐振电路，谐振时阻抗最小且为纯阻性。三端陶瓷滤波器相当于一个双调谐中频变压器，滤波性能更好。

　　复合管等效电路

　　复合管共有 4 种类型，由两只三极管按一定方式连接等效成一只三极管。复合管的极性取决于第一只三极管的极性。大功率复合管内部设有过电压保护电路，采用稳压二极管进行保护。

　　带阻尼的行管等效电路

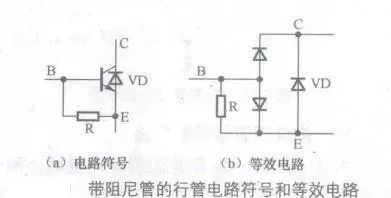

　　带阻尼的行管内部设置了阻尼二极管，在电路符号中会有所表示。同时，在基级和发射极之间接入了一只 25 欧姆的小电阻 R0。将阻尼二极管设在行输出管内部，有利于改善行扫描线性和减小行频干扰，基级与发射极之间的电阻则是为了适应行输出管高反向耐压的工作状态。
