简单的延时关机电路分析
出处：网络整理 发布于：2026-05-15 15:13:49 | 33 次阅读
今天来分析一下比较简单的延时关机电路。电路图如下：图片原理如下：当滑动开关档位在右边时，处于关机状态，此时，电容C1由电池BAT进行充电。
电容C1的电流通过SW1的2,3管脚流向R6。
如下图所示：由于运放U1.1的-端电压是经过R4和R5分压得来，电压比+端的低，所以运放输出高电平给到Q1的B极，从而导致三极管Q1导通。
当三极管Q1导通后，拉低Q2的B极电压，这样Q2导通，电池BAT的电流通过Q2流向后面负载，负载得电工作。

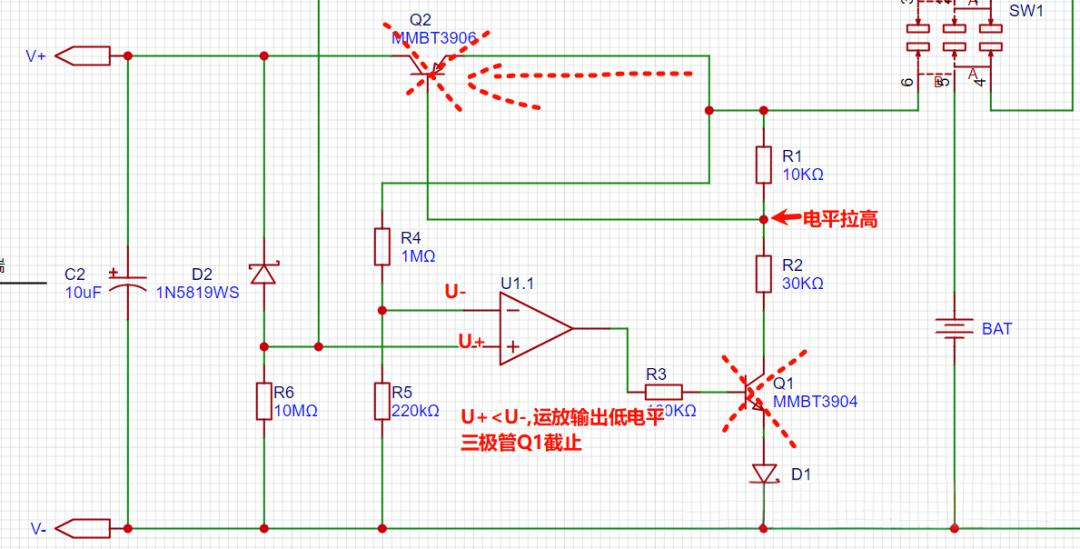

随着时间的推移，电容C1的电量释放完之后，运放的+端电压低于-端电压，运放输出低电平，三极管Q1截止，从而使三极管Q2 B极电平拉高，最后Q2也同时截止，这样就可以实现延时关机了。
