PID 算法作为一种经典的控制器算法，在绝大多数自动控制系统中都有着广泛的应用。其数学表达式是整个算法的核心体现，它为系统的精确控制提供了理论基础。
　　使用运算放大器能够搭建出众多有趣且实用的电路，今天我们着重介绍在自动控制系统中至关重要的 PID 运算电路。在深入了解 PID 运算电路之前，我们先来认识几个使用运放搭建的基础电路。

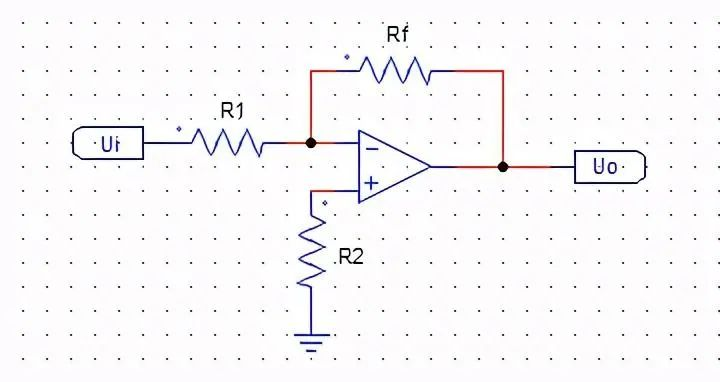

　　首先是比例运算电路，如图 1 所示，它是反相比例运算放大电路。其公式精确地描述了输入与输出之间的比例关系，在信号放大和调整方面有着重要的应用。
　　　其次是积分运算电路，如图 2 所示。积分运算在控制系统中能够对误差进行积累，从而实现对系统的精确调节。其公式体现了积分运算的特性，对于处理一些需要长期积累效应的控制问题非常有效。
　　然后是微分运算电路，微分运算与积分运算互为逆运算。如图 3 所示，它能够对信号的变化率进行快速响应，对于一些需要快速跟踪变化的控制系统有着重要的作用。其公式反映了微分运算的本质，在实际应用中可以有效提高系统的响应速度。
　　　最后是 PID 运算，重写 PID 数学表达式后可以发现，PID 由比例、积分和微分三种运算之和构成。据此，我们可以将前面提到的三种电路整合在一起，得到 PID 调节器，如图 4 所示。从图中可以推出相应的公式，这个 PID 调节器电路在模拟电源的环路中经常被使用。
　　　　其实在实际项目中，更常用到的是 PI 调节器，这时只需要将 C1 移除即可。如果要想使用 PD 调节器，只需将 R1 移除。这体现了 PID 运算电路的灵活性和可调整性，能够根据不同的控制需求进行优化和改进。
