在 RCD 钳位电路设计的下篇中，我们将继续深入探讨其参数设计、实验分析等重要内容，以帮助大家更好地理解和应用这一电路。
　　参数设计
　　当开关管 S1 关断时，漏感 Lk 释放能量给电容 C 充电。由于电阻 R 阻值较大，可近似认为 Lk 与 C 发生串联谐振，其谐振周期为 TLC=2πLk。经过 1/4 谐振周期，电感电流反向，二极管 D 截止，这段时间极为短暂。此外，由于二极管 D 存在反向恢复，电路还会有一个衰减振荡过程，不过这个过程低损且时间极短，因此可以忽略其影响。总体而言，电容 C 的充电时间很短，相对于整个开关周期，可以不予考虑。

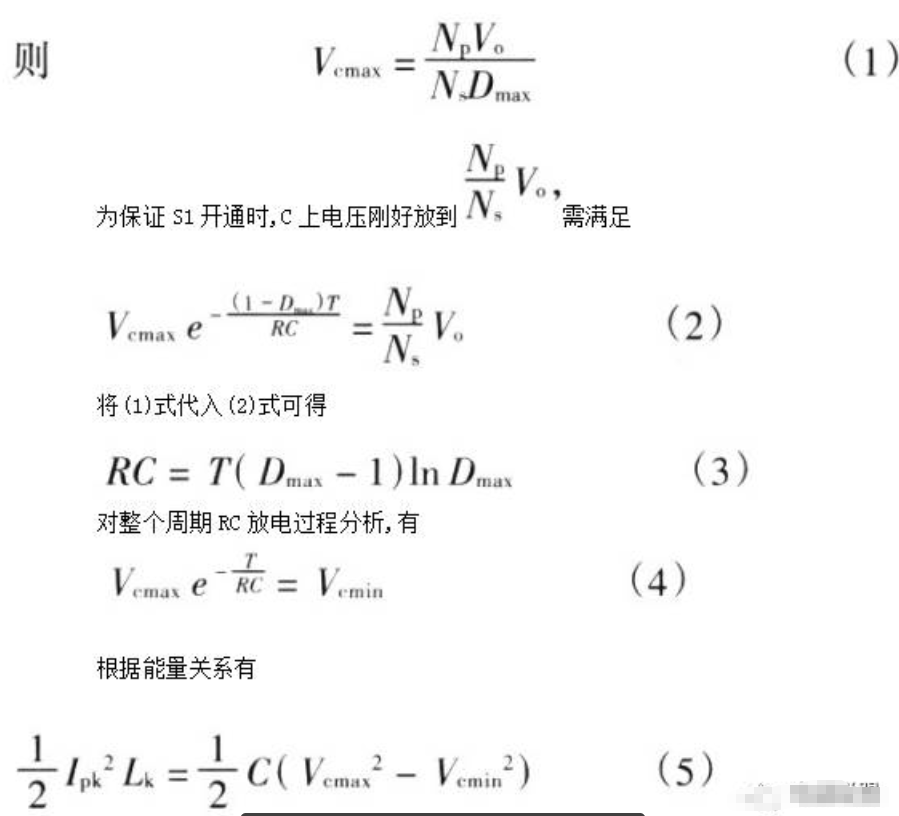

　　对于理想的钳位电路工作方式，当 S1 关断时，漏感释放能量，电容快速充电至峰值Vcmax，之后 RC 开始放电。由于充电过程非常短，我们可以假设 RC 放电过程持续整个开关周期。

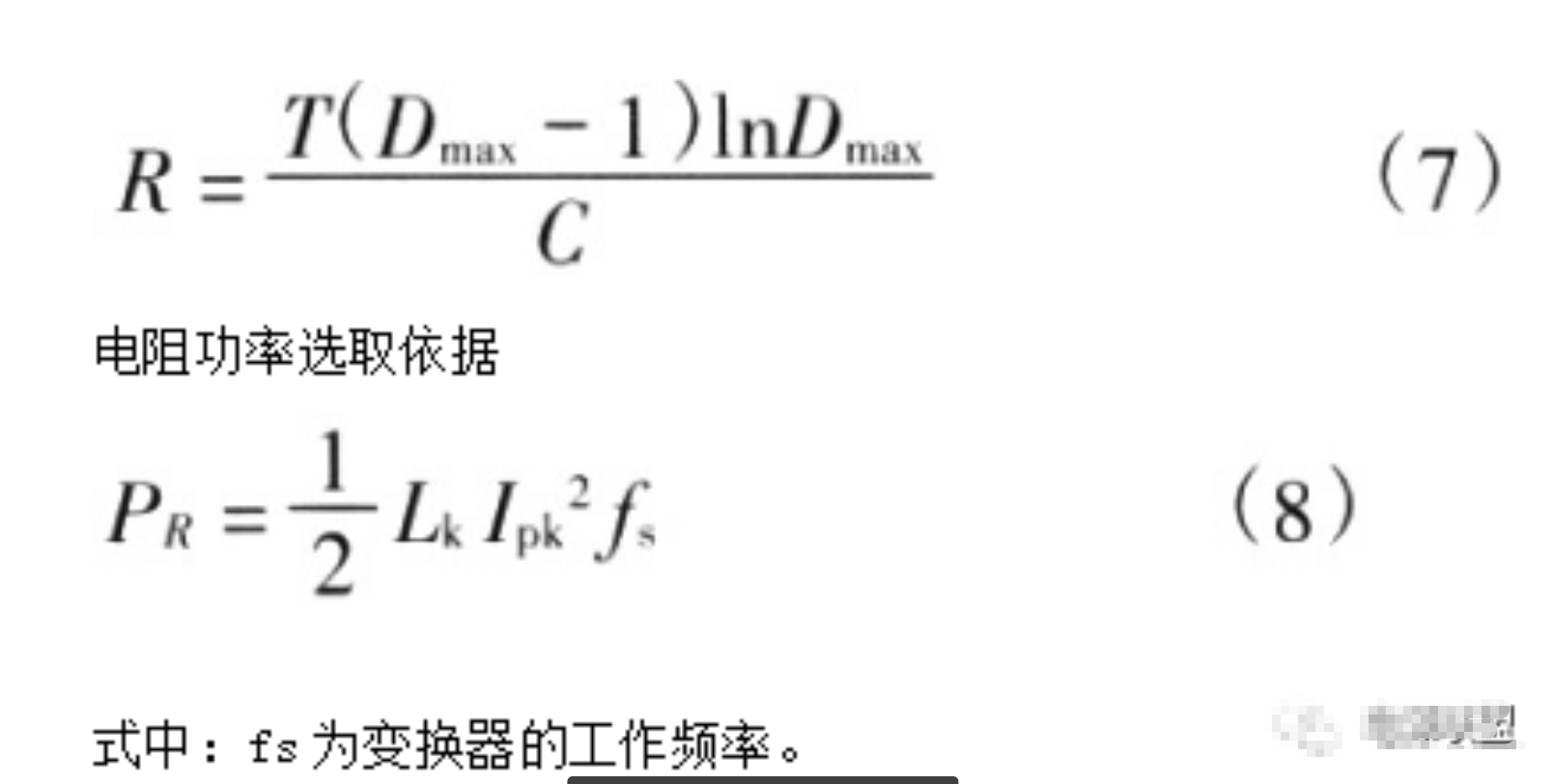

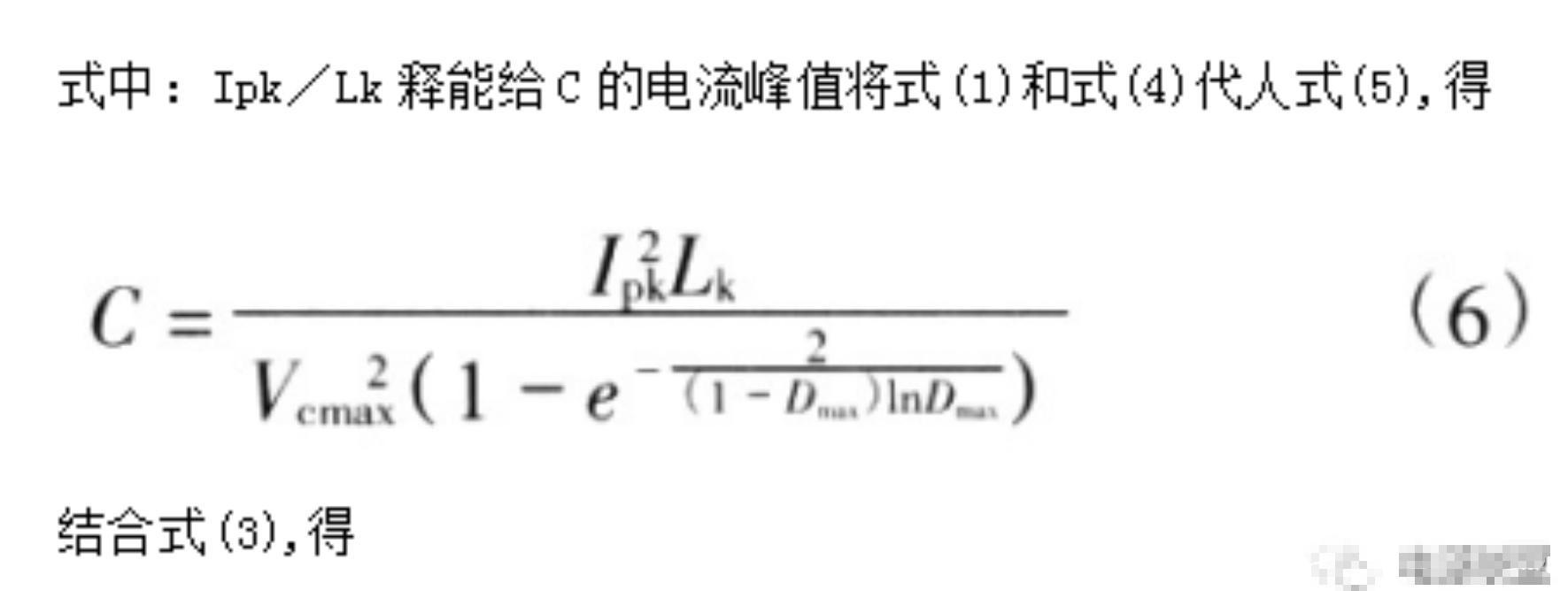

　　RC 值的确定需要按照极小输入电压、极大负载，也就是较大占空比的条件来选取。否则，随着占空比 D 的增大，副边导通时间也会增加，钳位电容电压波形会出现平台，此时钳位电路将消耗主励磁电感能量，这是我们不希望看到的情况。

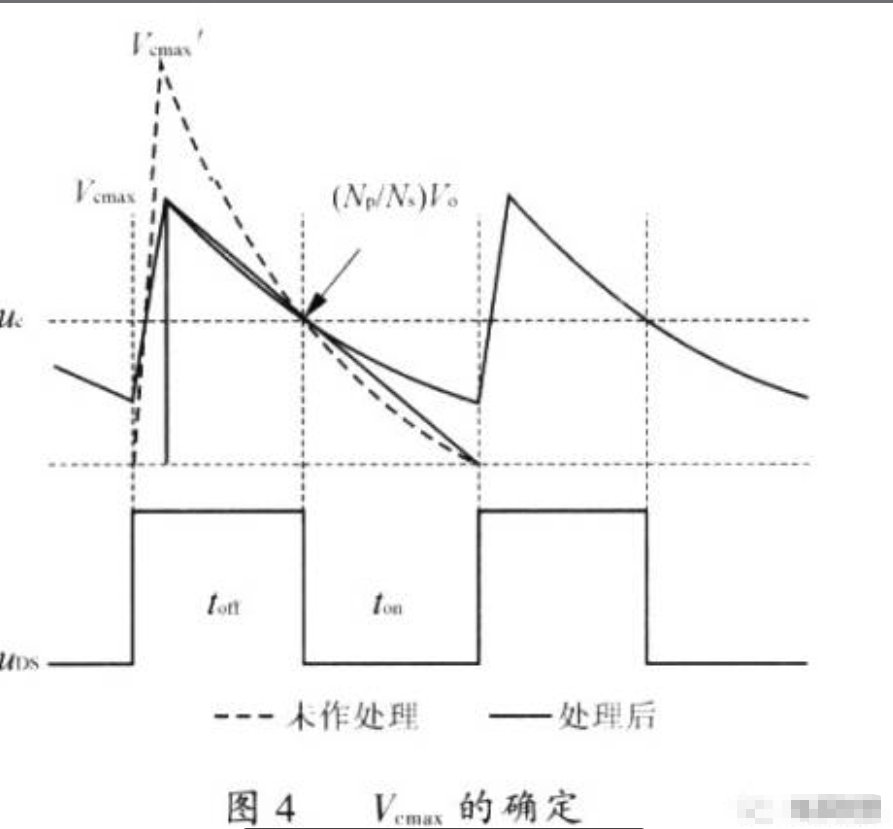

　　对于某些工作方式中出现的峰值电压太大的问题，我们需要考虑降低Vcmax。
　　实验分析
　　本次实验的输入直流电压为 30 (1±2%) V，输出为 12V/1A，最大占空比
。采用 UC3842 进行控制，电路工作于 DCM 方式。变压器选用 CER28A 型磁芯，原边匝数为 24 匝，副边取 13 匝。
　　相关实验波形如图所示：

　从图 7 可以看出，在副边反射电压点没有出现平台，这说明实验结果与理论分析相吻合。
