汽车 ECU 电源反接保护：电路设计的全方位解析
出处：网络整理 发布于：2026-06-02 15:35:23 | 91 次阅读
在汽车维修和制造的实际操作中，蓄电池接反是一种难以完全杜绝的操作失误。若汽车电子控制单元（ECU）没有配置反接保护电路，一旦电源正负极颠倒，ECU 内部的半导体器件 PN 结会出现正向导通或反向击穿的情况，进而造成永久性损坏。这不仅会导致 ECU 报废，还会带来高昂的维修成本。本文将系统且深入地梳理二极管、PMOS、NMOS、继电器及逻辑防反这五大反接保护方案，从原理剖析、参数计算到器件选型，助力读者构建完整的反接保护设计能力。
一、反接保护为何是 ECU 的关键防线
汽车蓄电池的短路电流能够达到数百安培之高。当电源接反时，ECU 内部的 MOSFET、DC - DC 芯片、MCU 等核心器件会在毫秒级的极短时间内遭受反向电压的冲击，面临击穿风险。没有反接保护的 ECU，一次接反操作就可能宣告报废，维修成本极高。反接保护的设计目标十分明确：在电源极性正确时，提供近乎无损的导通通路，确保电流顺畅通过；而当极性错误时，要在微秒级的时间内迅速切断电流，将反向电压完全隔离在保护器件之前，从而保护 ECU 内部的核心器件。
二、二极管方案：经典但损耗较大的选择
串联二极管是最为古老的反接保护方案。它利用 PN 结的单向导电性，在正向偏置时导通，反向偏置时截止。肖特基二极管由于正向压降仅在 0.3V - 0.5V 之间，成为该方案中最常用的选择。以 MBR340 为例，在 3A 电流的情况下，功耗 P = 3A × 0.5V = 1.5W；若电流增加到 10A，功耗则高达 5W，此时必须配备散热措施。此外，在冷启动时，蓄电池电压会跌至 6V，经过二极管后仅剩 5.5V，这对后续电源芯片的低压工作能力提出了更高的要求。

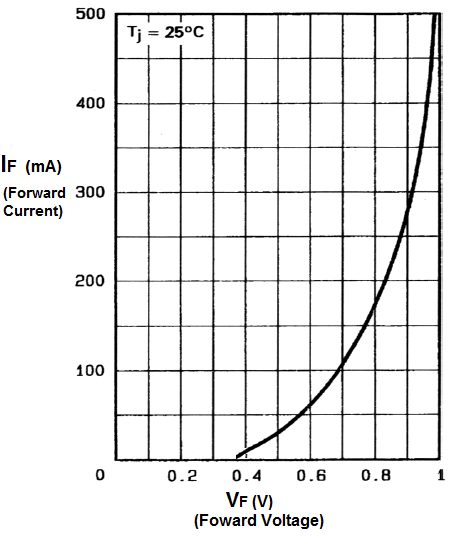

如上图所示，在 25°C 结温下，肖特基二极管在 0.4V 左右即开始显著导通，当正向电压达到 0.8V 时，电流已超过 200mA。相比传统 PN 结二极管（导通阈值约 0.7V），肖特基器件在低压降应用中具有明显优势，但压降仍随电流指数增长。对于 10A 大电流应用，即使采用肖特基二极管，功耗也将达到 5W，需要散热焊盘或大面积铜箔散热。该曲线是反接保护方案功耗估算的核心依据。
三、PMOS 方案：12V 汽车 ECU 的高性价比之选
P 沟道 MOSFET 反接保护是 12V 汽车 ECU 中应用最为广泛的拓扑结构。PMOS 的源极连接电源正极，漏极连接负载，栅极通过电阻接地。在正常工作时，V<sub>GS</sub> = –V<sub>bat</sub>，器件充分导通；当电源反接时，V<sub>GS</sub>为正，器件截止。以 VBM1101 为例，R<sub>ds(on)</sub> = 12mΩ，在 5A 电流时功耗仅 0.3W，相比二极管方案的 2.5W 降低了 88%。对于发动机舱应用，还需要考虑高温下的导通电阻倍增问题，在选型时必须查阅 R<sub>ds(on)</sub> vs V<sub>GS</sub>曲线。

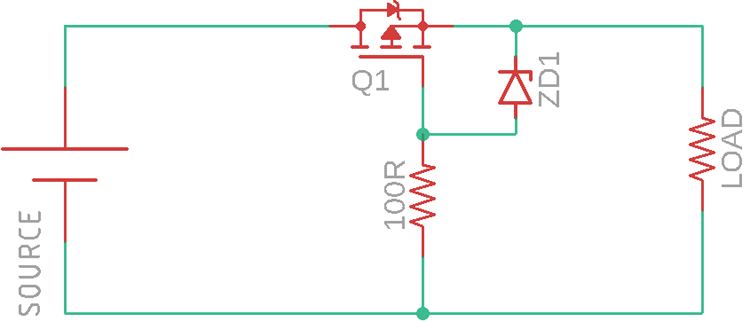

如上图所示，PMOS（Q1）的源极接电源输入，漏极接负载，栅极通过 100Ω 电阻接地，栅源之间并联齐纳二极管 ZD1 用于钳位保护。正常供电时，栅极电压接近 0V，源极电压为 V<sub>bat</sub>，V<sub>GS</sub> = –V<sub>bat</sub>（约–12V），远小于阈值电压（–2V 至–4V），PMOS 充分导通；电源反接时，V<sub>GS</sub>为正电压，器件截止。该电路仅需一个 MOSFET、一个栅极电阻和一个齐纳二极管，结构极为简洁，BOM 成本可控制在 0.5 美元以内，是车身控制模块和网关 ECU 的首选方案。

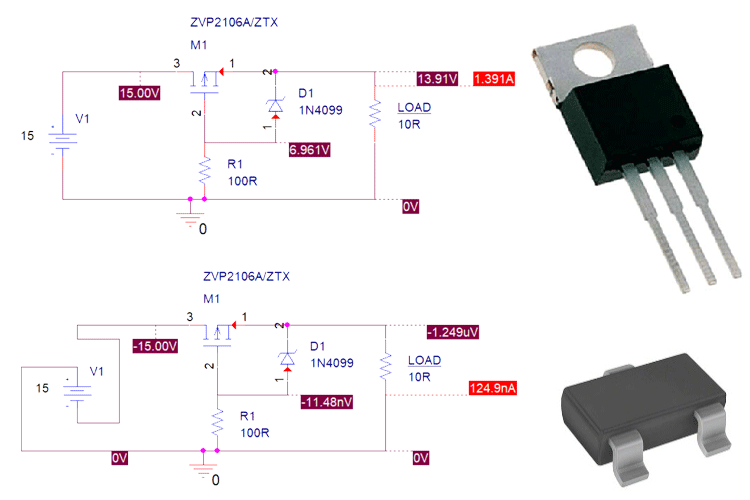

如上图所示，上方为正常极性（+15V）时 ZVP2106A PMOS 导通的仿真结果：负载电流 1.391A，漏极输出 13.91V，压降仅 1.09V；下方为反接极性（–15V）时的仿真结果，负载电流仅为 124.9nA，漏极电压被截止至–1.249μV，证明保护功能有效。图中同时展示了 TO - 220 通孔封装与 SOT - 223 表面贴装封装两种形式：TO - 220 热阻低、散热能力强，适合 10A 以上大电流；SOT - 223 体积小，适合空间受限的车身控制模块。仿真验证是 MOSFET 反接保护设计的关键步骤，可提前发现栅极驱动不足或热失控等潜在问题。
四、NMOS + 电荷泵方案：大电流应用的理想解决方案
NMOS 的导通电阻通常比同等尺寸的 PMOS 更低（电子迁移率高于空穴），但用于高边保护时需要栅极电压高于源极电压，系统无法直接提供。电荷泵通过电容倍压产生 V<sub>bat</sub>+10V 的驱动电压，解决了这一难题。LM5050 - 1/LM5050Q - 1 是汽车电子中最常用的智能高边控制器，工作电压 5V - 75V，集成电荷泵、精密比较器和栅极驱动器，约 1ms 内建立栅极驱动，并具备反向电流阻断功能。对于电动助力转向（EPS）等 30A 以上的大电流应用，NMOS 方案是效率最优的选择。

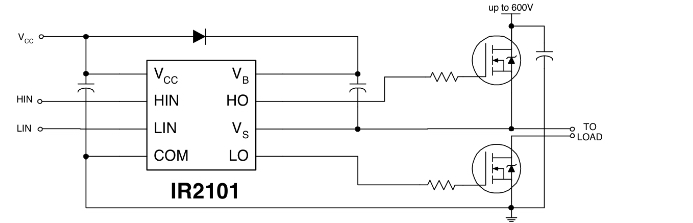

如上图所示，IR2101 半桥驱动器通过自举电容（Bootstrap Capacitor）和内部二极管产生高于 V<sub>CC</sub>的高边驱动电压（V<sub>B</sub>），可驱动耐压高达 600V 的 N 沟道 MOSFET。HIN 和 LIN 为逻辑输入，HO 和 LO 为栅极驱动输出，分别控制高边和低边 MOSFET。该拓扑是 LM5050 等智能高边控制器的技术基础：通过电容倍压原理，将 V<sub>bat</sub>升压至 V<sub>bat</sub>+10V，为 NMOS 栅极提供足够的过驱动电压。对于汽车电子，此类电荷泵方案使 NMOS 得以应用于高边反接保护，充分发挥其低导通电阻的优势。
五、继电器方案：机械式功率防护的独特优势
继电器利用线圈极性敏感特性实现反接保护：仅在正确极性下励磁吸合，反接时无法励磁，触点保持断开。其最大优势是零导通压降和极高的电流承载能力（20A - 80A），且电气隔离彻底。但继电器也存在响应速度慢（5ms - 20ms）、机械寿命有限（10 万 - 30 万次）、体积重量大等缺点，不适合空间受限的 ECU。在现代汽车中，继电器通常与 MOSFET 配合使用：继电器承担主通路反接保护和稳态通断，MOSFET 负责 PWM 调速。

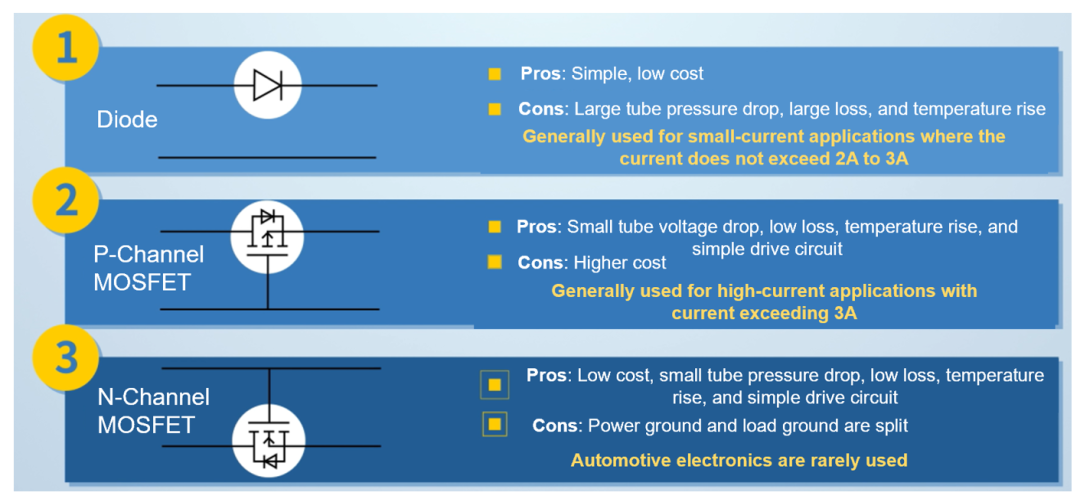

如上图所示，二极管方案的优点是简单、低成本，缺点是压降大、损耗高、温升明显，一般用于电流不超过 2A - 3A 的小电流应用；P 沟道 MOSFET 方案的优点是压降小、损耗低、温升低、驱动电路简单，缺点是成本较高，一般用于电流超过 3A 的高电流应用；N 沟道 MOSFET 方案的优点是成本低、压降小、损耗低，缺点是功率地和负载地分离，在汽车电子中较少直接使用，通常需配合电荷泵 IC 构成智能高边方案。该对比表为工程师提供了清晰的选型决策依据。
六、逻辑防反与功率防反：选型决策树
并非所有电路都需要承载主电源电流。对于 MCU 供电、通信接口、ADC 参考等逻辑电路，负载电流通常 < 100mA，应选用小信号 PMOS（如 BSS84）或集成负载开关（如 TPS22919 - Q1），压降 < 20mV，封装仅 SOT - 23。
选型决策树如下：
电流 < 50mA 且为逻辑 / 通信电源 → 小信号 PMOS 或集成负载开关
电流 5A - 15A 且为常规 ECU 主电源 → PMOS 方案（性价比最优）
电流 > 15A 或为高效率敏感应用 → NMOS + 智能控制器方案
电流 > 30A 或为安全关键大电流配电 → 继电器方案
成本极度敏感且电流 < 3A → 肖特基二极管方案（需校核散热）
