可调三端稳压 IC 实现充电电路恒流恒压

出处：网络整理发布于：2026-06-03 16:52:13 | 65 次阅读

　　在电子设备的充电系统中，实现稳定的恒流、恒压充电至关重要。本文将详细分析利用可调三端稳压 IC 实现恒流、恒压充电的电路设计，包括简易 12V 恒压、50mA 恒流充电电路，12V 铅酸蓄电池专用充电器电路以及自动充放电电路。

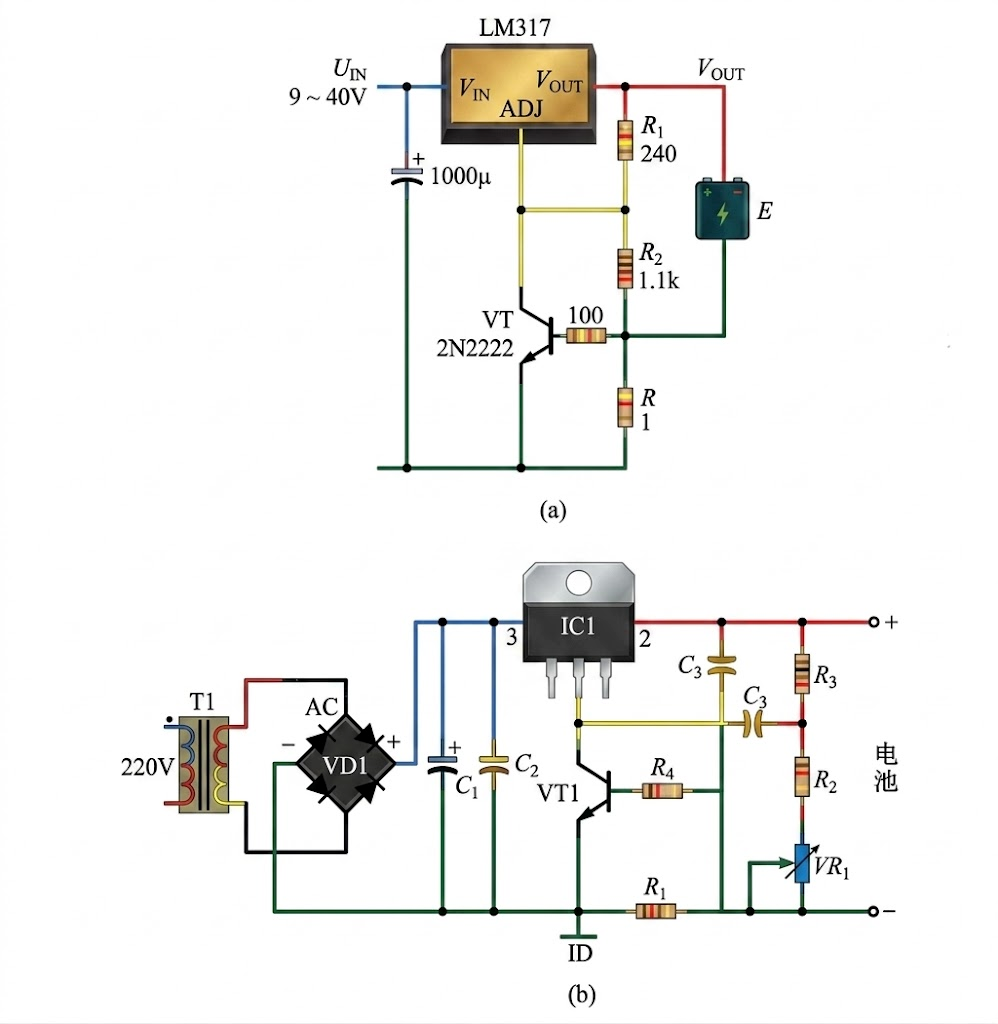

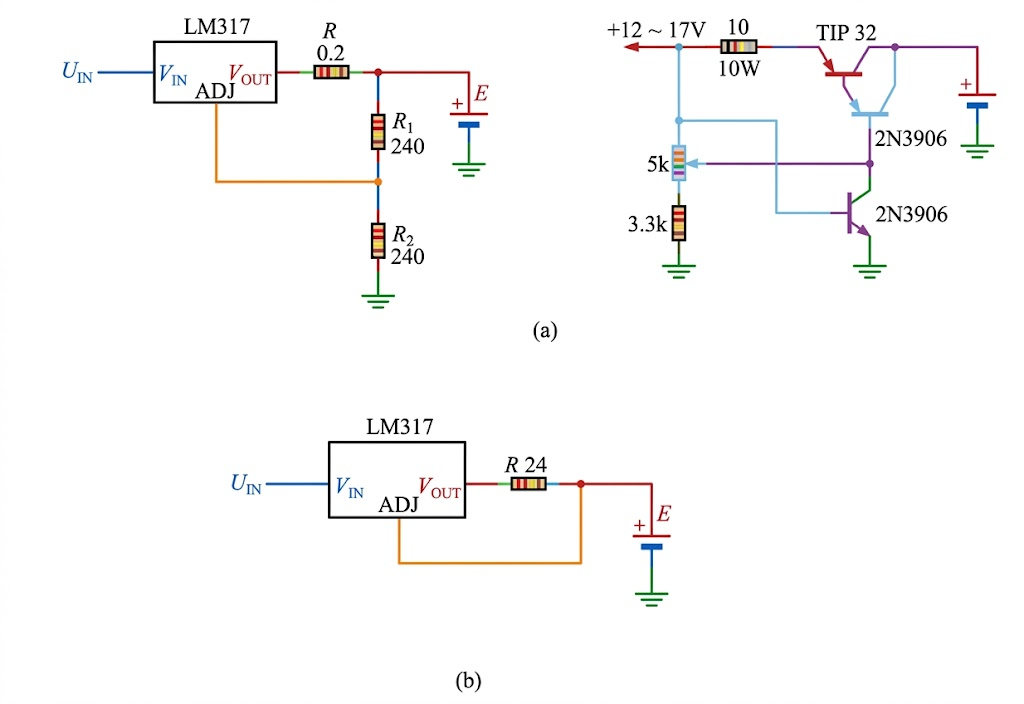

　　简易 12V 恒压、50mA 恒流充电电路利用 LM317 可调稳压器的固有特性，可分为纯 12V 恒压电路、纯恒流电路以及一体化恒压恒流 (CC/CV) 充电电路。这些电路全部采用最简外围元件，非常适合小电流充电场景。同时，还有带电流限制的恒压充电电路，如极管分流限流方案、LM317 12V 恒压 + 0.6A 限流充电电路，其完整设计、原理、参数计算、接线与调试都遵循 “电流达 0.6A 时三极管导通，分流 R2、拉低输出电压、实现限流” 的工作逻辑。
　

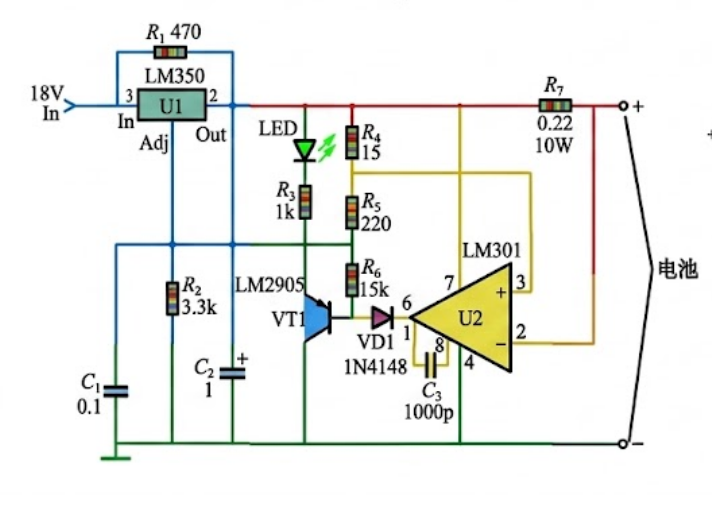

　　12V 铅酸蓄电池专用充电器电路采用 LM317 可调三端稳压器 U1 与运算放大器 U2 双检测的方式。其中，U1 作为可调三端稳压核心，构成主充电恒压回路；电阻 R 用于充电电流采样以及硬件限流；U2 为通用运算放大器，可同时检测电池电压和充电电流。当电池电压达到充满阈值时，U2 输出低电平，三极管 VT1 饱和导通，LED 点亮，指示电池已充满。
　　

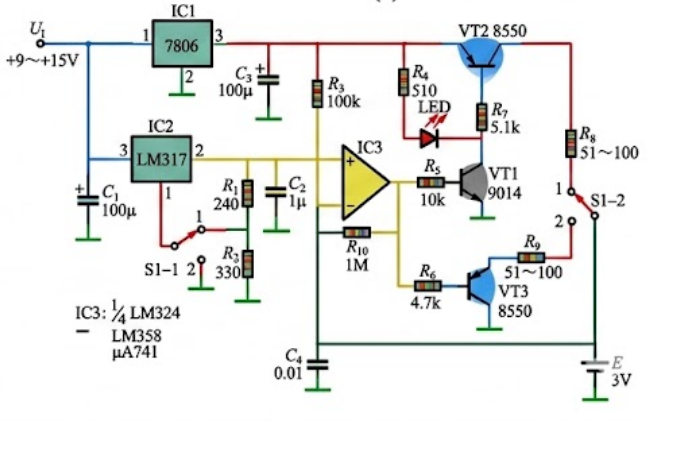

　　自动充放电电路能够有效避免 “过充” 或 “欠充” 问题。当开关 S1 置于位置 1 时，LM317 稳定输出 3V 给 IC3 (+) 端。若电池未充满（VE<3V），电池电压低于基准，IC3 反相端电位 < 同相端，IC3 输出高电平，驱动 VT1 饱和导通，进而使 VT2 基极被拉低也饱和导通，+6V 电源通过 VT2、R8 给电池 E 充电，LED 点亮，表示正在充电。当电池充满（VE>3V），充电过程中电池电压逐步上升，当电压略高于 3V 时，IC3 反相端电位 > 同相端，IC3 输出低电平，VT1、VT2 同时截止，充电回路断开，LED 熄灭，充电停止。
　
