在电源电路设计领域，半桥 LLC 电路是一种常见且重要的电路拓扑结构。半桥由两个功率开关器件组成，以中间点为输出，向外提供方波信号。而 LLC 电路则是一种包含了电容、电阻、电感等元件的电路网络。在半桥 LLC 电路当中，存在着各种各样的波形，这些波形的产生和特性对于电路的性能有着至关重要的影响。那么，这些波形是如何产生的呢？它们又为何存在？接下来，我们将进行详细的分析。
　　如果想要对半桥 LLC 所产生波形进行分析，首先就需要从基本的谐振电路开始入手。

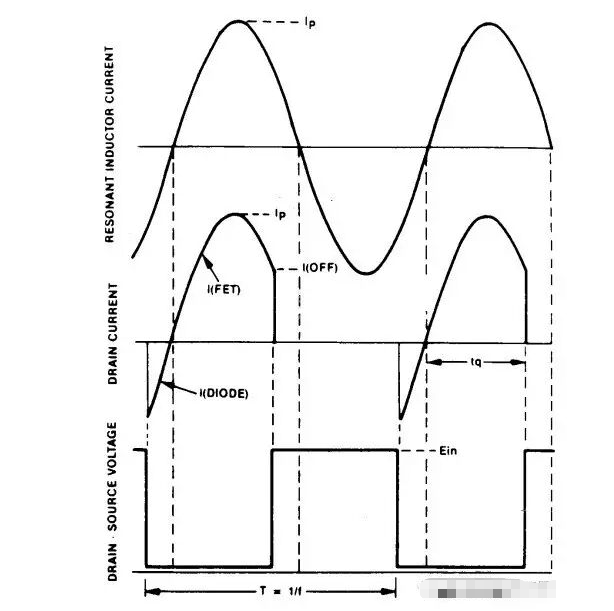

　　　　图 1 是半桥 LLC 电路中经常被用作参考的波形图，虽然给出了波形，但却没有给出产生的原因。LLC 之所以可以做到软开关，特别是在 FSW>FR1、FR1=FSW、FR1>FSW>FR2 这三个区域，是针对 MOS 管来说的，实现的是 ZVS（零电压开关），而非 ZCS（零电流开关）。这是因为 MOS 在开关过程中，开通损耗占很大比例；相反，IGBT 关断时由于尾拖电流造成的损耗就要比开通过程的损耗大，所以 IGBT 如果满足 ZCS，损耗就要小得多。
　　LLC 谐振腔要呈感性的原因是需要电压超前电流（可以将上管开通时，想象成正弦电压刚好从 0° 开始加在谐振腔里）。一旦呈感性，则谐振腔的电流在上管开通前的流通方向是负的，正是因为这个负电流，才能给上管放电、下管充电，使得上管 MOS 两端的电压为 0。开通前为 0 了，那么开通时便实现了 ZVS。如果呈容性，同理可知上管开通前，谐振腔电流方向为正，下管靠体二极管来续流，上管截止。当开通的时候，下管体二极管由于反向恢复时间的存在，有可能会使母线电压短路，从而炸管。但是可以利用此特性，在上管关断前，谐振腔电流为负，实现 ZCS，使得 IGBT 也可以适用 LLC 此类拓扑。
　　当谐振腔电流与励磁电流相等后，没有电流流入 “理想” 变压器初级绕组内，所以初级绕组并未被钳位到 NVO。此时励磁电感就呈现出电感的性质，所以此时谐振频率将改变成 “L+L+C”，所以电流波形是一个斜坡（其实是一段曲线，因为是正弦波的一小段，所以次边电压为一条斜线，二阶的导数是一阶，就是一条线性的斜线）。
　　当 fsw>fr1 时，此时励磁电感并不参与谐振。图 1 中电流波形之所以会突然被拉下来，是因为上管关断后，励磁电流与谐振电流仍不相等，所以励磁电感两端电压会被钳位在 nVo，而此时谐振电容上有电压，所以电流会呈现 (Vc - nVo)/Lr 的斜率下降，谐振电流被 “拉” 到与励磁电流相等。
　　LLC 的核心思想是通过 f（频率）实现稳压原理，详细原理如图 2 所示。
　　那么 LLC 是如何实现软开关的呢？这里提到一点，即开关频率一定要大于极小谐振频率（即由 Cr 和 Ls、Lp 的谐振频率）。这是因为必须保证这个谐振网络为感性负载（电感的阻抗大于电容的阻抗）。
　　　接下来解析一下图 3，设左边端点处的为零点（图中未标出），则由 FHA 可知，在半桥中点的电压可以等效为 Vs=(2Vin/pi * sinw1t)。由于负载呈感性，那么电流必将滞后电压，即 Ip = A * sin (w1t - a)，A 表示一个常数，a 为滞后的相位。这样，在零电压即 VS = 0 的时候，流过 Mos 管的电流为负值即通过体二极管。这个时候，驱动 MOS 管，则能实现开关零损耗。至于关断呢？从图 3 中可知，上管关断时，MOS 管有正向电流通过，然后由于 MOS 管两端并接了缓冲电容，故使得电压缓慢降低，从而实现了软开关的作用。电容存储的能量，在下一周期会返回到 DC 电源中去。
