在电子电路设计领域，恒流源电路起着举足轻重的作用，它能够为其他电路提供稳定的电流，从而确保整个电路系统的稳定运行。基本的恒流源电路主要由输入级和输出级两部分构成。输入级的主要功能是提供参考电流，而输出级则负责输出所需的恒定电流。为了实现输出恒定电流这一目标，输出级所采用的器件需要具备饱和输出电流的伏安特性，通常可以选用工作于输出电流饱和状态的双极结型晶体管（BJT）或者金氧半场效晶体管（MOSFET）来达成。
　　要保证输出晶体管的电流稳定，必须满足两个关键条件。其一，输入级需要是恒压源，以确保输入电压的稳定性；其二，输出级需要是恒流源，使得输出晶体管的输出电阻尽量大。接下来，我们将对四种常见的恒流源电路进行详细分析。
　　恒流源在差动放大电路中的应用
　　在改进型差动放大器中，利用恒流源取代射极电阻 RE 具有诸多优势。一方面，它为差动放大电路设置了合适的静态工作电流；另一方面，大大增强了共模负反馈作用，使电路具备更强的抑制共模信号的能力，并且不需要很高的电源电压。因此，恒流源与差动放大电路堪称绝佳组合。此外，恒流源既可以为放大电路提供合适的静态电流，又能够作为有源负载取代高阻值的电阻，从而有效增大放大电路的电压放大倍数。这种应用方式在集成运放电路中得到了广泛的应用。
　　镜像恒流源电路

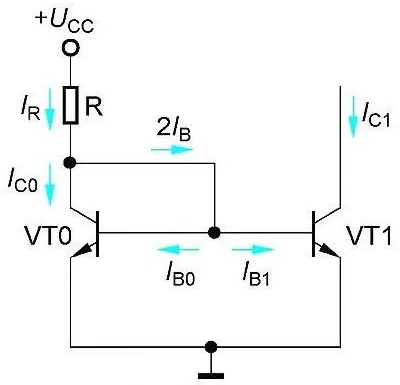

　　　　镜像恒流源电路由两只特性完全相同的管子 VT0 和 VT1 组成。由于 VT0 管的 c、b 极连接，所以 UCE0 = UBE0，这表明 VT0 处于放大状态，其集电极电流 IC0 = β0 * IB0。同时，管子 VT0 和 VT1 的 b - e 分别连接，它们的基极电流 IB0 = IB1 = IB。假设电流放大系数 β0 = β1 = β，那么两管集电极电流 IC0 = IC1 = IC = β * IB。由此可见，由于电路的这种特殊接法，使得两管集电极 IC1 和 IC0 呈现出镜像关系，故而称此电路为镜像恒流源（IR 为基准电流，IC1 为输出电流）。
　　镜像恒流源电路具有结构简单、应用广泛的优点。然而，在电源电压一定的情况下，若要求 IC1 较大，那么 IR 势必增大，电阻 R 的功耗也会随之增大，这在集成电路中是需要避免的；若要求 IC1 较小，则 IR 也会相应变小，电阻 R 的数值就会变得很大，这在集成电路中很难实现。为了解决这些问题，人们衍生出了其他类型的电流源电路。
　　比例恒流源电路

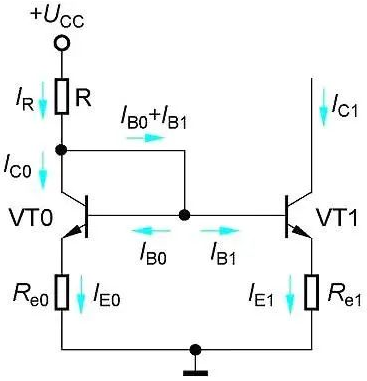

　　　比例恒流源电路同样由两只特性完全相同的管子 VT0 和 VT1 构成，两管的发射极分别串入电阻 Re0 和 Re1。该电路改变了 IC1 ≈ IR 的关系，使 IC1 与 IR 呈比例关系，从而克服了镜像恒流源电路的缺点。与典型的静态工作点稳定电路类似，Re0 和 Re1 是电流负反馈电阻，因此与镜像恒流源电路相比，比例恒流源的输出电流 IC1 具有更高的稳定性。
　　微变恒流源电路
　　　当 Re0 很小甚至为零时，只需采用较小的电阻 Re1 就能获得较小的输出电流，这种电路被称为微变恒流源。由于集成运放输入级的静态电流通常很小，往往只有几十微安甚至更小，因此微变电流源主要应用于集成运放输入级的有源负载。
　　多路恒流源电路

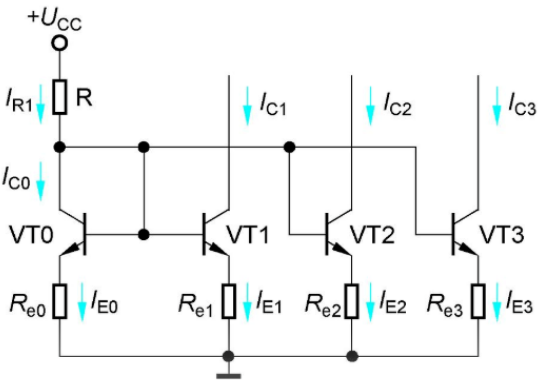

　　　集成运放是一个多级放大电路，因此需要多路恒流源电路分别为各级提供合适的静态电流。可以利用一个基准电流来获得多个不同的输出电流，以满足各级的需求。如图所示的电路是在比例恒流源基础上得到的多路恒流源电路，IR 为基准电流，IC1、IC2 和 IC3 为三路输出电流。由于各管的 b - e 间电压 UBE 数值大致相等，因此可得近似关系：IE0Re0 ≈ IE1Re1 ≈ IE2Re2 ≈ IE3Re3。当 IE0 确定后，各级只要选择合适的电阻，就可以得到所需的电流。
