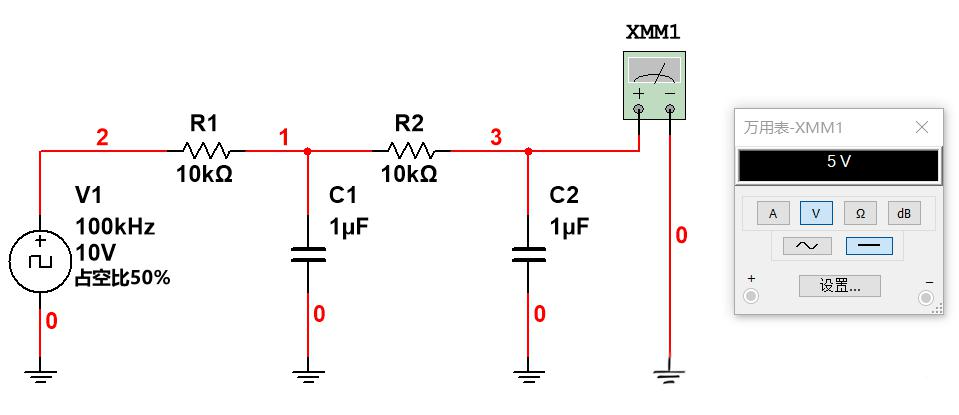

在电子电路设计中，RC 低通滤波器是一种常见且重要的电路元件。我们之前已经对二阶 RC 低通滤波进行过仿真，从中可以了解到，当单片机没有 DAC（数模转换器）外设时，可以采用 PWM（脉冲宽度调制）+ 二阶 RC 低通滤波器来实现模拟 DAC 的功能；或者当我们需要一路隔离的 DAC 时，也能够让 PWM 信号经过数字隔离器，再进行滤波处理后当作 DAC 使用。例如，一个 10V 占空比为 50% 的方波经过二阶 RC 低通滤波器后，理论上输出的电压为 5V。

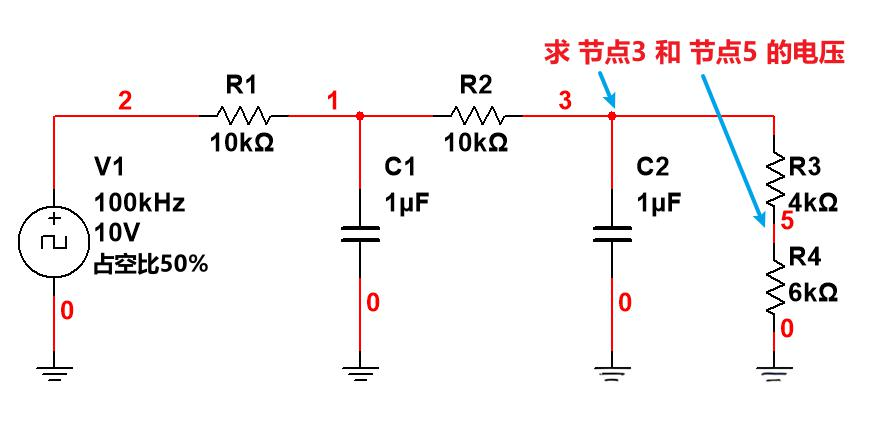

　　然而，我们不禁要问，这种 RC 低通滤波器的输出阻抗会不会对电路产生影响呢？为了更直观地说明问题，我们来看这样一道题。有一个输入为 10V 的方波经过二阶 RC 滤波器，那么节点 3 和节点 5 的电压分别是多少呢？节点 3 的电压还会和之前一样是 5V 吗？答案是否定的。从相关的仿真结果可以清晰地看到，上电后随着电容的充电过程，最终 V (3) 会稳定到 1.67V，V (5) 会稳定到 1V。
　　节点 3 的电压会由于 R3 和 R4 的引入而发生变化，最终电压为 1.67V，其计算公式为：V (3)= [V1D(R3+R4)]/(R1+R2+R3+R4)=1.67V 。而节点 5 的 V (5) 电压等于 1V，这个计算相对简单，大家应该都能够掌握。

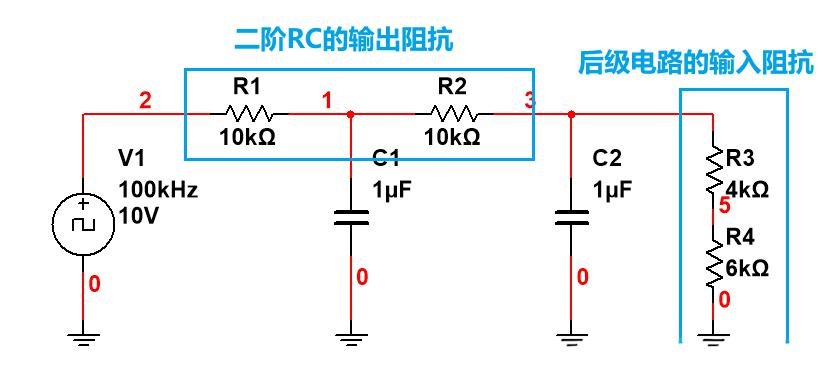

　　总结来说，二阶 RC 的输出阻抗会导致结果出现变化。在本图中，二阶 RC 的输出阻抗为 R1+R2 = 20KΩ。正是因为这个输出阻抗，与后级分压电阻 R3 和 R4 进行分压，从而造成最终输出 DAC 的电压发生变化。
　　所以，当我们使用 PWM + 二阶 RC 做 DAC 的时候，一定要格外小心后级电路的输入阻抗。一般来说，RC 滤波的输出阻抗越大，后级电路的输入阻抗越小，就越容易出现问题。例如在刚才的电路中，二阶 RC 的输出阻抗为 R1+R2，后级电路的输入阻抗为 R3+R4。

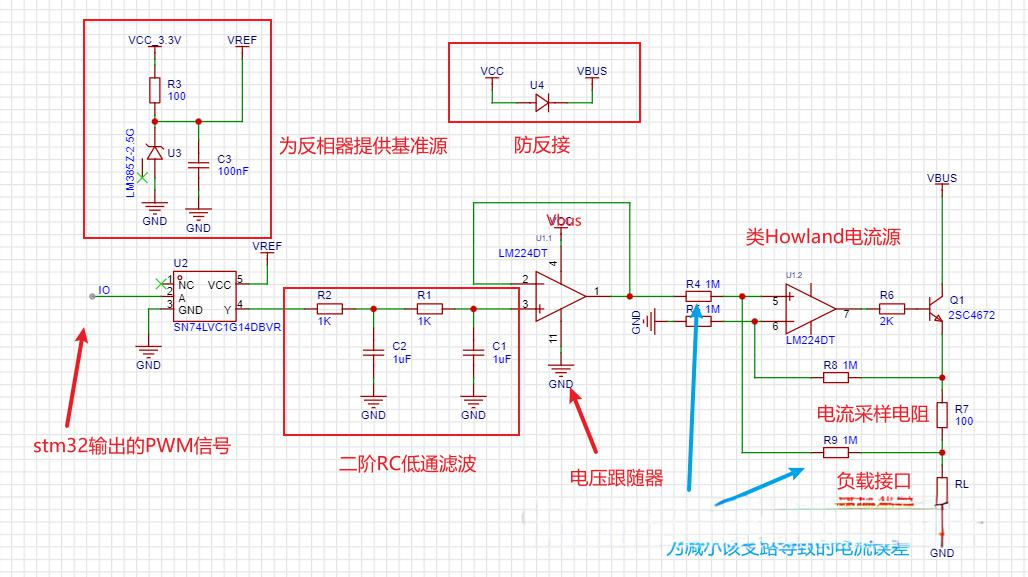

　　为了更好地理解输出阻抗的影响，我们再举一个例子。就拿之前提到的 4 - 20mA 恒流源来说，在二阶 RC 后增加一个电压跟随器，其目的就是为了减小二阶 RC 后的输出阻抗（电压跟随器的理想输出阻抗为 0）。加上跟随器后，可以有效防止二阶 RC 的输出阻抗对后级的 howland 电流源造成额外的误差。如果不增加跟随器，同相输入端将多加上二阶 RC 的输出阻抗，这可能会对整个电路的性能产生不利影响。
