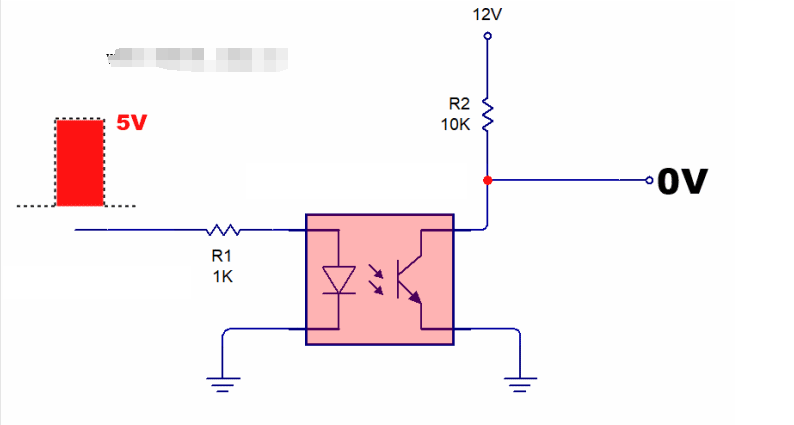

在电子电路设计领域，光耦电路是一种常见且重要的电路形式。一般情况下，普通的光耦电路仅需配置输入限流电阻和输出上拉电阻，便可实现基本的信号传输功能。然而，在实际应用场景中，尤其是像工控这类干扰较大、存在浪涌电压的环境下，为了增强电路的抗干扰能力，就需要对光耦电路进行优化和改进。
　　在这类复杂的应用场景中，我们可以根据实际需求添加一些抗干扰电路和滤波电路。具体措施如下：
　　首先，可以在光耦输入的两脚间并联电容和电阻。通过并联电容，能够对高频干扰信号进行滤波，减少其对光耦输入信号的影响；而并联电阻则可以起到稳定输入电流的作用，确保光耦工作的稳定性。
　　其次，在输入端增加对电源钳位二极管。当出现浪涌电压时，钳位二极管能够将电压限制在安全范围内，保护光耦不受过电压的损害。
　　另外，还可以在光耦输入处增加 RC 低通滤波电路。RC 低通滤波电路可以有效地过滤掉高频干扰信号，只允许低频信号通过，从而提高光耦输入信号的质量。
　　在一些电路设计中，右边四个二极管构成整流桥式电路。这个整流桥式电路的作用十分重要，它使得电流既可以从 DO1 + 流向 DO1-，也可以反向流动，为电路的设计和应用提供了更多的灵活性。
　　在电子行业中，光耦电路的抗干扰设计对于保障电路的稳定运行至关重要。通过合理地运用上述抗干扰和滤波技术，可以显著提高光耦电路在复杂环境下的可靠性和稳定性，为电子设备的正常运行提供有力保障。
