在电子电路设计中，隔离的线性采集电路是一个重要的组成部分。今天，我们将为各位朋友分享一种采用线性光耦和运算放大器构建的隔离采集电路，该电路能够将信号通过运算放大器和线性光耦隔离后传递给后级电路。

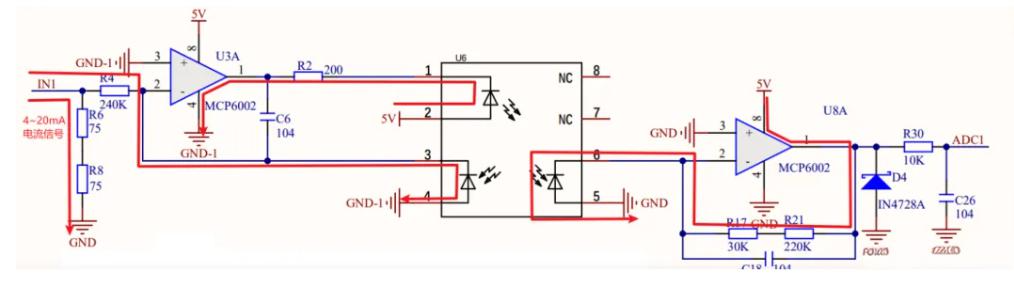

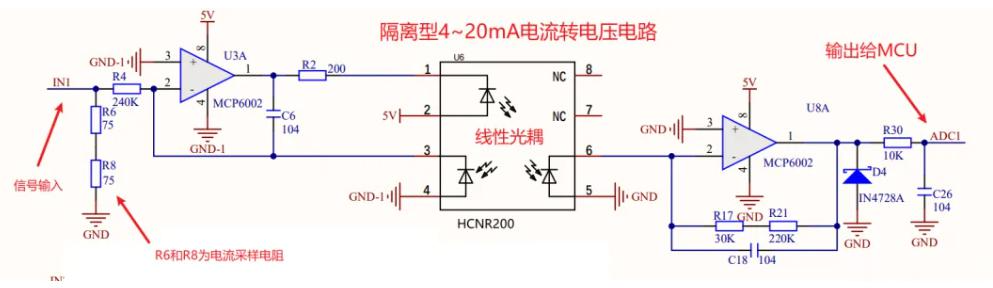

　　从电路图来看，R6 和 R8 作为电流采样电阻，其作用是将输入的 4 - 20mA 电流信号转化为 0.6V - 3V 的电压信号。之后，电路采用线性光耦 HCNR200 搭配两颗运算放大器，把采样电阻上的电压转化为隔离电压，并输出给 MCU 的 ADC 端口进行采集。

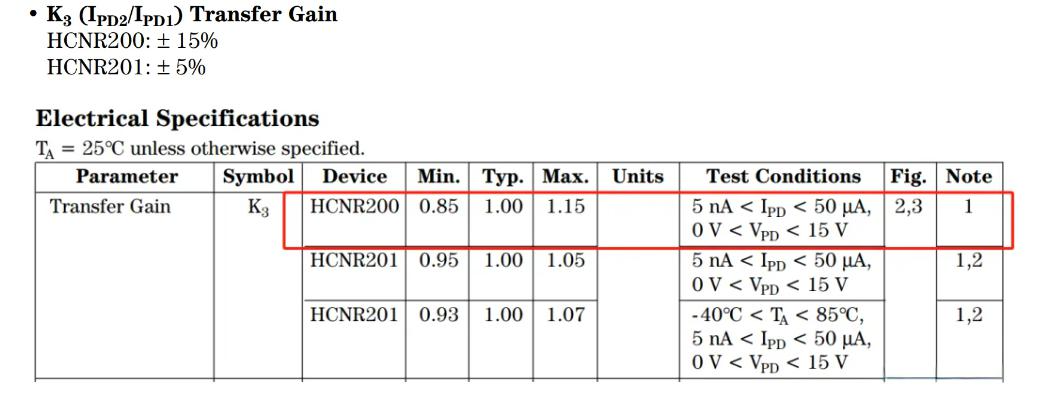

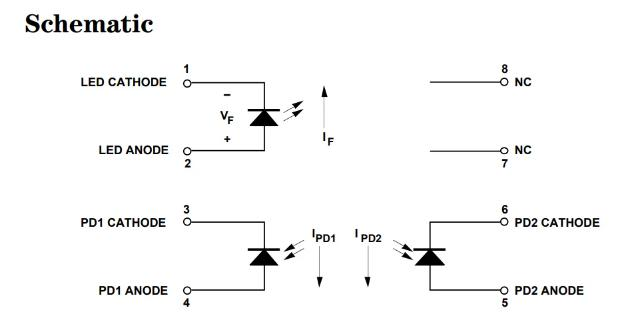

　　　　光耦 HCNR200 内部包含一颗发光二极管以及两颗接收二极管。其中一颗接收二极管用于隔离后的信号接收，另一颗则作为隔离前的反馈。这两颗接收管的参数一致性良好，发光管发出的光会同时被两颗接收管接收。根据 HCNR200 的数据手册，其输出公式为 Vout = K3 * Vin * R3 / R2 ，这里的 K3 是光耦内接收二极管光电流一致性系数。以 HCNR200 为例，K3 的典型值为 1，公差为 ±15%，这意味着最终的输出 Vout 可能会存在 15% 的公差，相对来说误差还是比较大的。而 HCNR201 的 K3 表现更好，公差仅为 5%。
　　　在实际应用中，这种隔离采集电路具有重要意义。它能够有效地隔离前后级电路，避免信号干扰，提高系统的稳定性和可靠性。同时，通过合理选择光耦和运算放大器的参数，可以进一步优化电路性能，减少输出误差。例如，在对精度要求较高的场合，可以考虑使用 K3 公差更小的光耦，如 HCNR201。
　　　　综上所述，线性光耦与运放构建的隔离采集电路在电子电路设计中具有广泛的应用前景，通过深入了解其原理和性能特点，我们可以更好地进行电路设计和优化
