在电子电路领域，看懂电路图是一项至关重要的技能，而真正理解电流回路则是其中的关键。任何电器要正常工作，都离不开供电，而供电的实现依赖于电源。电源具有正极（+）和负极（-）两个极，电源向负载供电时，电流从电源正极流出，经过负载后再流回电源负极，此时便构成了供电电流回路，负载得电后即可开始工作。若电路中某一环节出现断路（开路），供电电流回路无法构成，负载就无法获得供电，也就不能正常工作。
　　当一个完整电路中存在两个或多个电源时，为使电路正常工作，必然存在多个电流回路。这些电流回路在部分电路中还会相互叠加，但对于每个电源而言，其流出的电流经过负载（元件）后必须流回自身的电源负极，而不是其他电源的负极，就如同小孩外出玩耍后各回各家一样。
　　此外，任何电路都离不开电容和电感。在得电时，电容和电感会通过一个电流回路进行充电；放电时，它们如同一个个小电池，也需要各自的放电电流回路，以释放残留电荷，避免后续的安全隐患。可以说，弄懂电流回路对于理解电路至关重要，很多看不懂的电路往往是由于没有搞清电流回路造成的。

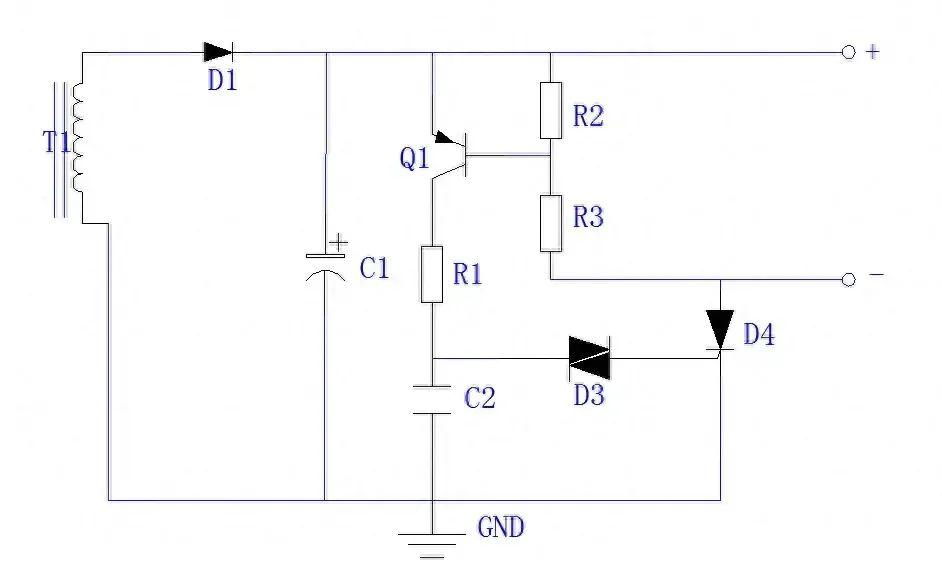

　　下面我们来看一个简单的充电器次极充电绕组输出电路部分，该电路由次极充电绕组、肖特基整流二极管 D1、滤波电容 C1、PNP 三极管 Q1、限流电阻 R1、滤波电容 C2、双向触发二极管 D3、单向可控硅 D4、限流分压电阻 R2、R3 组成。这个电路要实现输出，必须正确连接充电电池，即电源输出端正极接电池正极，输出端负极接电池负极，并且电池须有不小于最低限度的电量，完全没电的电池无法进行充电。另外，该电路将输出端的两个极短接也不会有问题。

　　　　

当电路未连接或短接时，没有输出，红圈所示的节点为等电位，因为此时不能构成电流回路，也就没有电流。当正确接入充电电池后，电池电流从正极流出，经 A、E、C、D 点流回电池负极，构成电流回路。此时 R2、R3 有电流流过，由于串联分压作用，E、B 点的电位高于 C 点，使 Q1 发射极电位高于基极电位，又形成 A、E、B、Q1 发射极、基极、C、D 电流，构成另一条电流回路（绿色线路）。

　　Q1 为 PNP 三极管，当发射极到基极有电流时，Q1 的发射极与集电极导通。次极充电绕组的感生电动势通过 E、D1、F、G、Q1、R1、H 点所形成的通路，加到 D3 双向触发二极管，D3 获得高电平触发导通。接着，单向可控硅 D4 的 G 极得到高电平，其 G 极与 K 极导通，形成从次极充电绕组的感生电动势正电流经 E、D1、F、G、Q1、R1、H、D3、D4 的 G 极与 K 极、I、J、K、L 点流回次极充电绕组的感生电动势负的电流回路。
　　单向可控硅 D4 的 G 极得到高电平触发后导通，使得从次极充电绕组的感生电动势正电流经 E、D1、F、B、A、电池、D 点、D4、I、J、K、L 流回次极充电绕组的感生电动势负，构成最终的充电电流回路，从而对电池进行充电。
　　当电池接反时，从电池正极流出的电流经 A、B、C、D、E 流回电池负极，虽然构成了电流回路，但串联分压后 C 点的电位高于 D、F 点电位，使得 Q1 的基极电位高于发射极电位，PNP 三极管 Q1 不导通，进而使 D3、D4 无高电平触发都不能导通，无法形成最终充电电流回路，也就不能对电池充电。
