在电路设计领域，隔离芯片扮演着至关重要的角色。下面我们将深入探讨隔离芯片的相关知识，包括其定义、工作原理以及在电路设计时需要注意的要点。
　　什么是隔离芯片
　　隔离芯片就如同一个 “安全门”，其核心功能是将两端的电气特性分隔开来，阻断电流的流通路径，仅保留信号的连接。以某一款数字隔离器为例，它具有三个正向通道和一个反向通道，信号从红色箭头流入，从蓝色箭头流出。在实际应用中，隔离芯片能让诸如控制指令、数据等信号顺利通过，同时将危险的电流、电压以及干扰信号阻挡在外，从而保护电路中较为 “娇贵” 的器件。例如，在将前端采集的模拟信号通过 ADC 转化为数字信号后，在 ADC 和 FPGA 之间添加一个数字隔离器，可有效保护 FPGA 免受潜在的电气干扰。
　　　隔离芯片的原理
　　隔离芯片能够阻断电气连接却又能实现信号传递，这看似矛盾的特性正是其核心技术所在。实际上，两端并非通过直接的导线连接，而是借助光耦、磁耦、电容耦合等方式来实现信号的传输。
　　光耦：光耦由光发器件和光敏元件构成。左边的光发器件将输入的电信号转化为光信号，然后光信号输入到光敏元件中，再将光信号恢复为电信号，实现了电信号→光信号→电信号的转换过程。

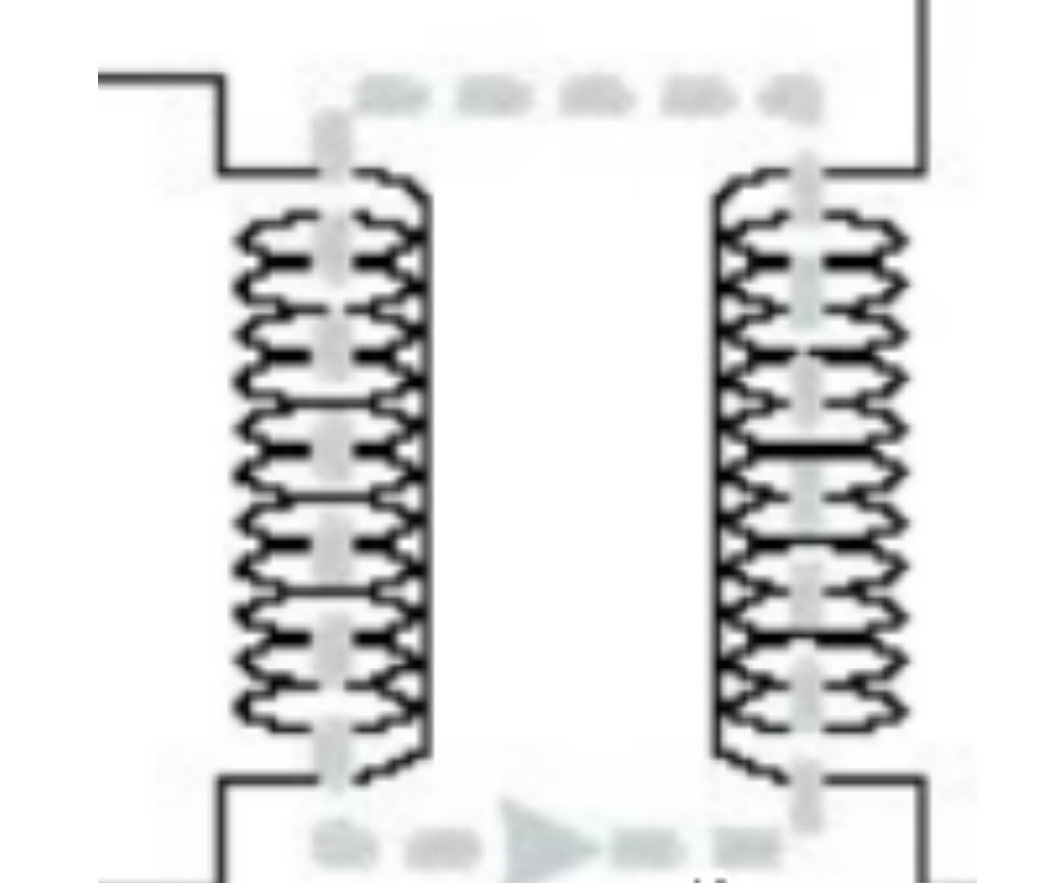

　　　磁耦：磁耦利用变压器原理，将输入的信号脉冲转化为局部磁场，磁场的变化会引起右侧线圈的电流变化，从而实现电信号→磁场信号→电信号的转换。

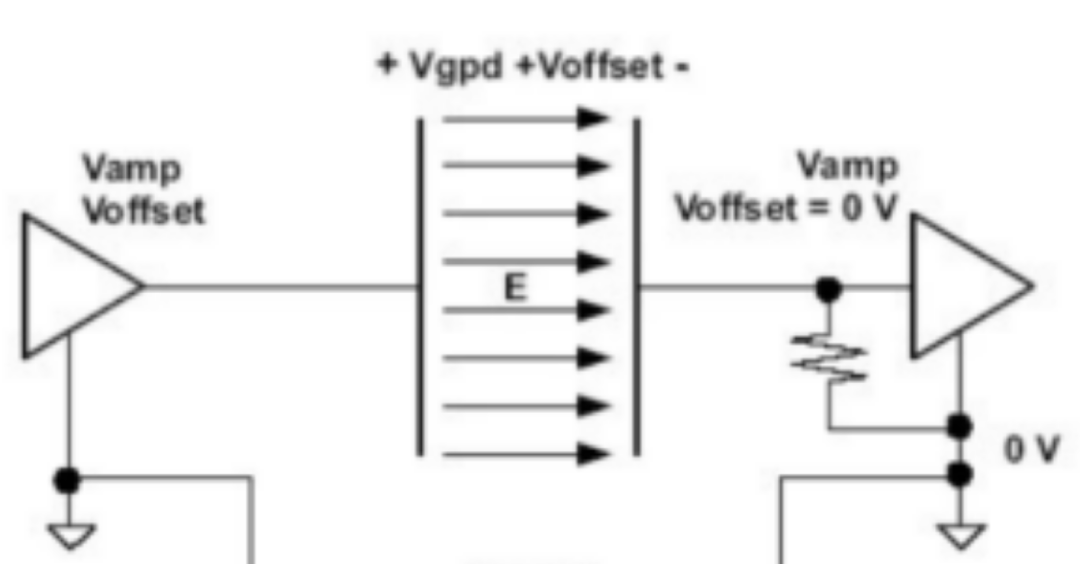

　　　电容隔离：首先将输入信号调制成高频载波，通过电容器的电场变化将信号从一端传到另一端，最后再将信号进行解调以恢复原始信号。
　　　电路设计时需要注意的点
　　注意方向：隔离芯片的通道有单向和双向之分，具体情况需参考芯片手册。单向通道只允许信号单向传递，如果信号的传输顺序接反，信号将无法正常传输。
　　注意电源引脚的设计：数字隔离器的电源引脚通常左右各有一个，且这两个电压必须相互隔离，需要单独配备一个隔离 DC - DC。同时，每一侧的电压值大小决定了信号的电压值大小，这一点需要特别注意。例如，若左边的引脚连接在 FPGA 上，而 FPGA 的 IO 口为 3.3V，那么左边的电压值也应设置为 3.3V，若设置为 5V，可能会导致 FPGA 损坏。
