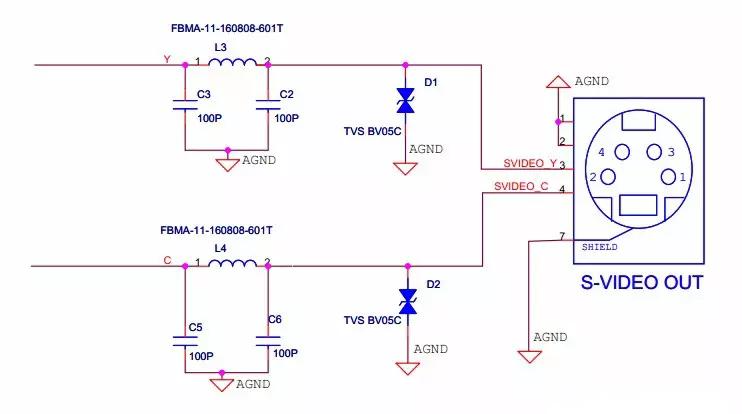

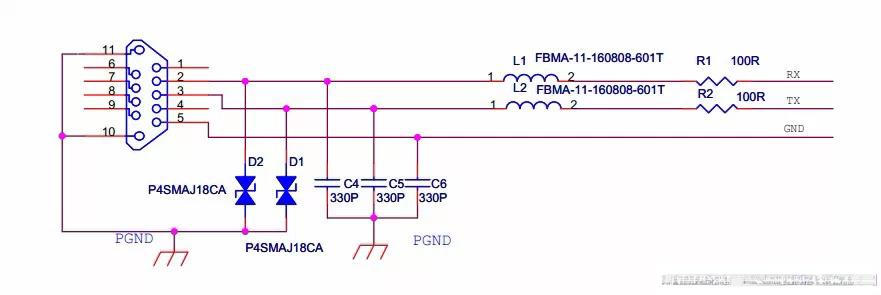

在电子系统设计领域，接口电路扮演着至关重要的角色。它不仅是设备与外界进行信息交换的唯一通道，同时也是电磁干扰（EMI）进入设备内部以及设备内部噪声向外辐射的主要路径。为了确保系统在复杂多变的电磁环境下能够稳定运行，并满足如 IEC 61000 系列等相关标准，针对不同协议的物理层特性进行严谨的防护与滤波设计显得尤为关键。本文将全方位、深入地探讨 RS485/ CAN 、RS232、USB、S-Video 及以太网等主流接口的电路设计要点、器件选型原则以及 PCB 布局规范。　　1. RS485 与 CAN 总线接口设计　　RS485 与 CAN 总线均采用差分信号传输方式，这种方式赋予了它们较强的抗共模干扰能力，因此常用于工业长距离通信场景。由于它们暴露在室外或复杂电磁环境中的概率较高，所以电磁兼容设计必须涵盖防雷击浪涌、静电防护（ESD）及共模抑制等方面。　　1.1 核心防护架构　　典型的 RS485/CAN 接口防护电路通常由三级构成：初级防护采用气体放电管（GDT），它能够在雷击浪涌等大能量冲击时迅速导通，将大部分能量泄放；限流器件选用 PTC 自恢复保险丝，在实际工程设计中，R1 和 R2 建议选用 PTC。相比于普通电阻，PTC 在发生持续过流（如动力电搭接）时能迅速切断电路，保护后级收发器芯片，待故障排除后自动恢复；次级防护使用 TVS 瞬态抑制二极管，用于钳位残余电压。需注意驱动芯片内部是否已集成 TVS，若已集成，外部可做预留设计。RS485 总线的共模电压范围为 -7V 至 +12V，因此 TVS 的击穿电压应略高于此范围；而 CAN 总线的共模电压范围较窄，为 -2V 至 +7V，需选用相应参数的器件。　　　　1.2 滤波与共模抑制　　共模电容必须设计在接口最前端，其作用在于抑制外部传导干扰和快速脉冲群（EFT）干扰。通过将高频干扰泄放到大地（PGND），防止其干扰差分信号的逻辑判定。在长距离传输中，总线末端需并联 120R 终端电阻，以减少信号反射，确保信号传输的稳定性。　　2. RS232 接口设计　　RS232 属于单端信号传输，电平波动范围大（通常为 15V），且传输速率较低，主要面临的是静电防护和高频辐射噪声问题。　　2.1 防护与滤波策略　　RS232 接口的 EMC 设计重点在于端口的低通滤波和静电泄放。不同于差分接口优先使用共模电感，RS232 通常使用磁珠（Bead）进行滤波。磁珠在高频段呈现高阻抗，能有效吸收由开关电源或数字电路耦合到信号线上的高频毛刺。布局规范方面，滤波电路必须紧邻连接器端口，磁珠到端子的 PCB 走线长度应严格控制在 25mm（约 62.5px）以内。如果因结构限制导致走线过长，必须在靠近端子处补加 Y 电容或高压陶瓷电容，将高频噪声就近耦合到地。　　　2.2 屏蔽与接地　　若系统采用屏蔽电缆，电缆的屏蔽层必须与外壳地（PGND）进行 360° 环形连接，避免 “猪尾巴” 效应降低屏蔽效能。所有引出到端子的信号地（GND）在出口处应通过磁珠或电容与系统内部地隔离，实现共模抑制。　　3. USB 接口设计　　USB 接口具有高带宽、热插拔的特点，这决定了其对寄生电容和静电防护极其敏感。　　3.1 信号完整性与 EMC 平衡　　由于 USB 2.0/3.0 的数据速率极高，防护器件的寄生电容会严重劣化信号眼图。因此，必须选用超低电容（Low Capacitance）的 TVS 阵列（通常小于 1pF），其接触放电承受能力需达到 8KV 以上。在高速数据线上，共模电感虽然抑制效果好，但在某些成本敏感或空间受限的设计中，常用高频磁珠代替。同时，在 D + 和 D - 线上预留共模电容（C1、C2），当设备在认证测试中出现辐射超标时，通过焊接这两个电容可以有效压制特定频点的谐波输出。　　　　4. S-Video 接口设计　　S-Video（亮色分离信号）接口主要用于模拟视频传输。由于模拟信号对幅度波动和相位失真非常敏感，其防护设计需兼顾信号质量与抗扰度。　　4.1 参数微调原则　　S-Video 的 EMC 设计通常采用 “磁珠 + 电容” 的 Π 型或 LC 滤波结构。磁珠选型应选择在视频信号带宽外（通常高于 10MHz）开始呈现高阻抗的器件，避免损伤视频画质。滤波电容的容值需根据实际测试中的图像清晰度与电磁兼容测试结果进行权衡调整。容值过大会导致视频高频分量丢失，使画面模糊；容值过小则无法抑制高频干扰。　　　　5. 以太网接口设计　　以太网接口通过变压器实现电气隔离，具有天然的抗共模干扰能力，但在雷击浪涌和严酷的 EMC 标准（如 Class B）下，仍需加强设计。　　5.1 变压器与共模电感　　当网口变压器自身的共模抑制比（CMRR）不足以满足测试要求时，需在变压器的电缆侧或芯片侧增加共模电感（L1、L2），这能有效阻断通过网线传输的电磁噪声。同时，预留 C9 - C12 这些电容用于进一步滤除信号线上的差模干扰。变压器中心抽头通过电容接地（Bob Smith 匹配），对于吸收电缆上的共模电流至关重要，其耐压值通常要求在 2KV 以上。　　　6. 接口电路 PCB 设计的通用准则　　无论何种接口，优秀的原理图设计必须配合严谨的 PCB 布局才能发挥作用。　　6.1 布局分区与走线

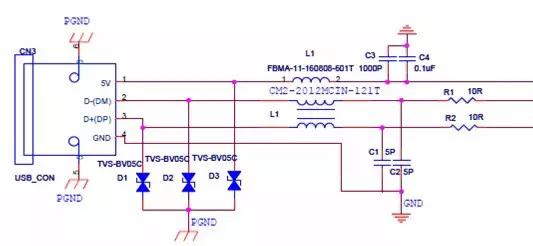

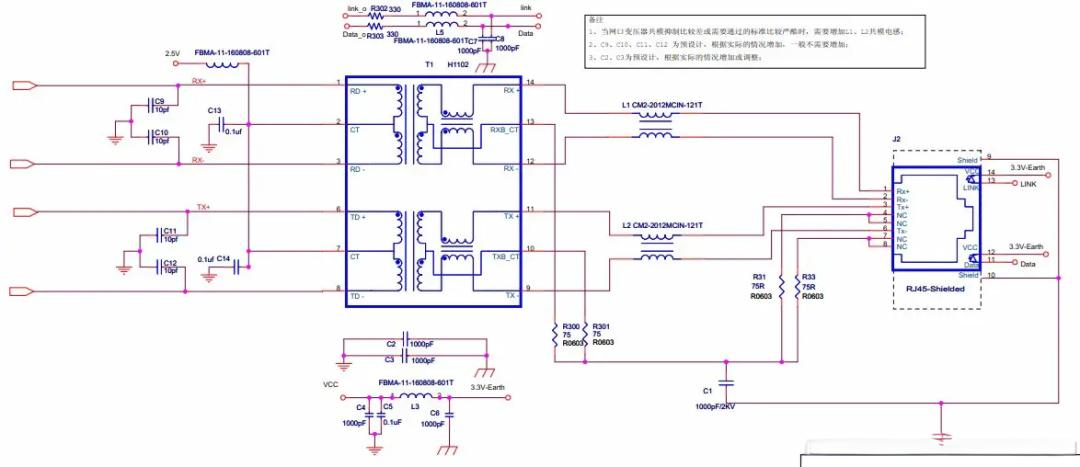

　　所有保护器件（GDT、TVS、ESD 保护管）必须按照 “先防护、后滤波” 的顺序，靠近接口连接器放置，目的是在干扰进入 PCB 内部电路之前将其泄放入地。建立独立的接口地（Interface Ground）或外壳地（PGND），接口地与信号地（GND）之间通常通过高压电容或大电阻进行单点连接，实现电气隔离的同时提供静电泄放通路。对于 USB、CAN、以太网等差分信号，必须严格执行差分走线规范，确保线对等长、紧耦合，并控制特征阻抗（如 USB 为 90Ω，RS485/CAN 为 120Ω，以太网为 100Ω）。
