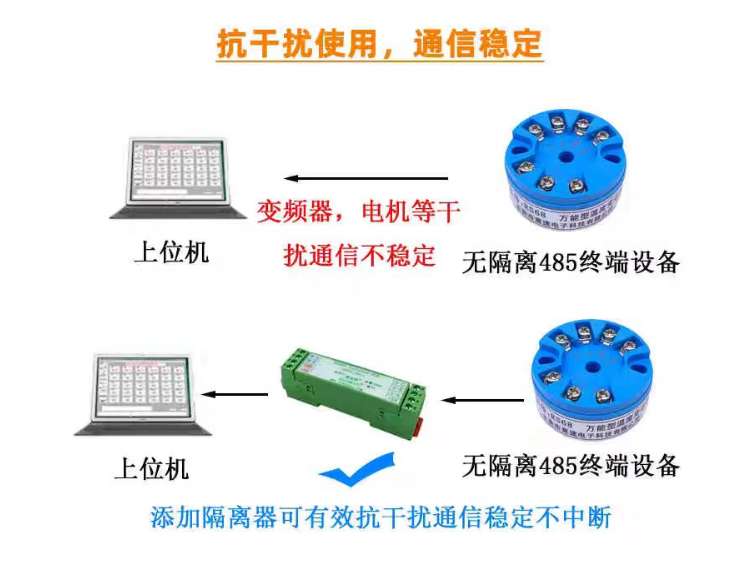

在工业自动化、通信等众多领域，RS485 通信协议凭借其长距离传输、抗干扰能力强等优点得到了广泛应用。然而，在实际应用中，部分产品输出的 RS485 信号是非隔离的，其抗干扰能力较差，或者在某些场景下需要进行电气隔离，这时就需要用到隔离型的 RS485 中继器或安全栅。本期我们将对一款 RS485 隔离型中继器电路进行详细分析，本期素材由群里尊敬的梅赛德斯 - 奔驰车主提供，在此表示感谢。
　　这款转换器的主要功能是隔离 RS485 信号，并将其输出变为隔离的 RS485 信号，起到信号隔离、抗干扰等作用。市场上这类产品价格大概在 20 元左右。

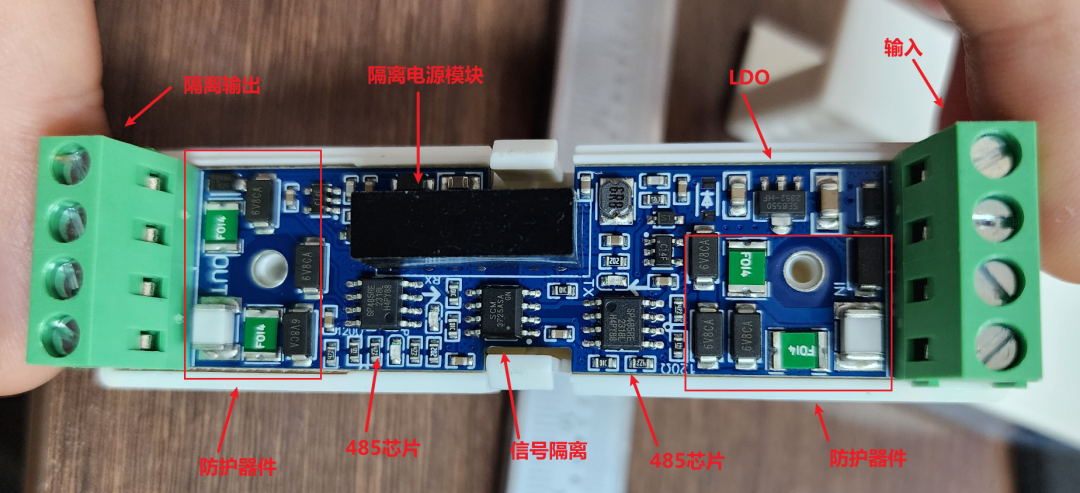

　　对该中继器进行拆解后，其电路一目了然。我们可以看到电路中包含反相器，这表明它是一个自收发电路。自收发电路的优势在于只需要隔离 TX 和 RX 信号即可，不需要隔离使能信号，这样可以很好地节约隔离通道。

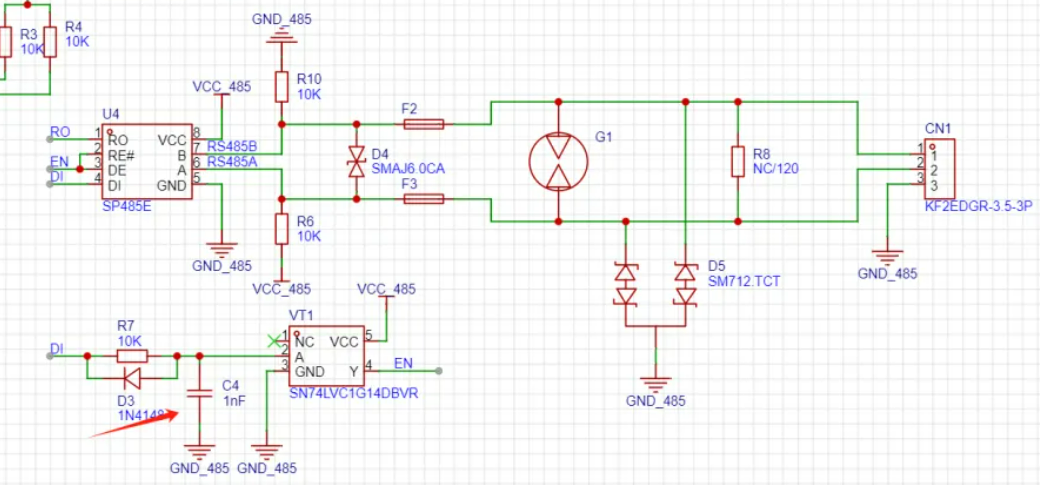

　　自收发的原理图主要是利用反相器实现逻辑控制。整体的电路原理图是由两个 RS485 自收发部分组成，一个 SP485 芯片将数据 AB 差分信号转化为 RX 和 TX 信号，然后再将 RX 和 TX 信号经过隔离处理后接到另一个 SP485 芯片，最后将隔离后的 RX 和 TX 信号转化为 RS485 的 AB 差分信号。
　　在信号隔离方面，这款 RS485 中继器使用的信号隔离芯片是金升阳的 SCM3725，单颗价格大概在 3 元左右，相对来说成本较高。而之前购买的一款 USB 转 RS485 的转换器使用的隔离芯片是川土微的 IS3722，价格大概 1 元左右，更为便宜。
　　电源隔离部分，该中继器使用的是一款德旭电子的 F0505S - 1WN，价格可能在 3 元多。之前拆解的 USB 转 RS485 的转换器使用的是金升阳的 B0505LS 1WR3，它们的功能都是将 5V 电源转化为隔离的 5V 电源。
　　在电源方面，该中继器使用了一颗 SE8550 线性稳压器。这颗 LDO 具有诸多优点，其输入电压范围很宽，为 1.8 ~ 36V，而且最小压差随负载增大而增大。由于这个 RS485 中继器的电压输入范围是 5 ~ 36V，所以选择这一款低压差的线性稳压器是非常合适的。
　　最后，为大家提供该 RS485 隔离型中继器的原理框图供参考。
　

　

　通过对 RS485 隔离型中继器电路的分析，我们可以更好地理解其工作原理和设计思路，为实际应用和电路优化提供参考。
