在电子设备的运行中，直流高压电源系统的稳定性至关重要，为了保障其安全运行，一种束流调节保护电路应运而生。该电路主要是通过在电源主电路输出端串联电流采样电阻，将电压信号巧妙地转换为电流信号，实现束流采样。束流检测信号经过束流调节保护电路连接到束流调节器，对束流信号进行运算放大，并与保护阈值电压进行比较，以此确定输出过流信号，触发单向可控硅，控制继电器吸合，最终达到保护电源电路的目的。
　　保护电路整体结构

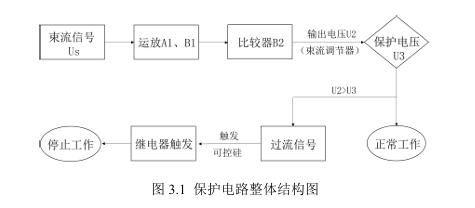

　　束流调节保护电路的整体结构如图 3.1 所示。束流信号 Us 经过运放 A1、B1 进入比较器 B2 中。当输出电压 U2 超过保护阈值电压 U3 时，保护电路会迅速产生过流信号，触发可控硅，使继电器工作，立即切断束流调节器输出，让仪器停止工作，从而确保整机系统的安全。束流采样电路如图 3.2 所示，通过采样电阻，能够准确获取相应的束流信号 Us。
　　　束流调节保护电路工作原理
　　束流调节保护电路工作原理图如图 3.3 所示。在正常工作情况下，束流信号为 0 - 10V。选取 220V 转 6V 变压器，将整流滤波电路得到的输出电压 Uo 作为吸收比较保护阈值。当出现强干扰时，Us > Uo，D3 导通，大电容 C2 对强干扰有很强的吸收抑制作用，能有效地抑制 Us 的上升速率。强干扰消失后，R6 作为 C2 的放电电阻。同时，当强干扰导致 Us 达到压敏电阻 R7 的工作电压时，R7 所在回路导通，Q 点电位被钳位于 R7 工作点电压，压敏电阻对电路起到稳压保护的作用。
　　运放 A1 采用正负 12V 双电源供电，B1 为 12V 电源供电。为了防止输入电压超过运放的最大电压，导致运放正负两端产生巨大压差而损坏，加入了由二极管 D1、D2 构成的限幅电路，以保证运放安全工作。此时，D1、D2 导通，H 点电压被钳位于二极管正向压降。当比较器 B2 输出电压 U2 > U3 时，电路产生过流信号，继电器线圈吸合，接入束流调节器的常闭触点断开，快速切断电源，避免高压放电进一步加剧。
　　　电路分析与设计

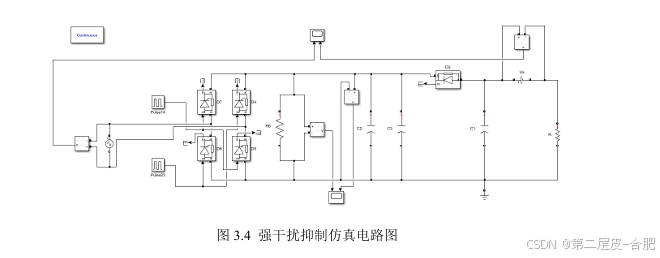

　　利用 MATLAB 软件对 C2 不同容值对 Us 的抑制效果进行仿真研究，仿真电路图如图 3.4 所示。在 MATLAB 仿真电路中，将示波器接在 R6 两端，R6 两端电压随时间的变化如图 3.5 所示。图中（a）、（b）分别表示 C2 电容值为 1000uF 与 6000uF 时，在 10s 的设定时间内 R6 两端电压上升的快慢。从图 3.5 中可以明显看出，大容量电容对强干扰 Us 有更好的抑制效果。通过改变电容大小，测得不同电容值下 Us 的上升时间与上升速率，结果表明，随着电容值的增大，Us 的上升速率得到了有效的抑制。
　　在电解电容的选取上，除了要考虑其对强干扰的抑制作用，还要综合考虑体积问题。因为容量越大的电解电容体积也越大，在频率较高的电路中，电容体积大，存在的寄生电容也就越大，这会影响到电路的稳定性。综合上述因素，在具体电路中选取四个 3300uF 的电解电容。
　　　二极管限幅电路
　　利用二极管具有导通和截止两种工作状态的性质，可构成限幅电路。在束流调节保护电路中加入二极管限幅电路，能够有效保护后续电路中的运放电路。限幅电路可以在电路中的某一点限制信号幅度大小，如果信号幅度没有达到限制幅度，限幅电路就不工作；如果信号幅度增大到某个确定数值，它可以防止信号的幅度再增大。限幅电路可设定上限电平，也可设定某一下限电平。
　　本实验选取双向限幅电路，可在输入电压过高或过低的两个方向上保护后续运放。双向限幅电路由两个二极管 D1、D2 组成，如图 3.6 所示。在正常工作情况下，根据运放 “虚短” 原理，运放正负端无压差。当输入电压超过运放的最大电压时，运放正负两端会产生巨大压差，导致运放受到损害。二极管限幅电路的作用是将运放输入端电压钳位在二极管正向压降，此时运放输出不超过运放最大电压。
　　　这种束流调节保护电路的设计，为直流高压电源系统的稳定运行提供了可靠的保障，在电子行业中具有重要的应用价值。通过对电路各部分的详细分析和优化设计，能够更好地应对各种复杂的工作环境，提高电源系统的安全性和可靠性。
