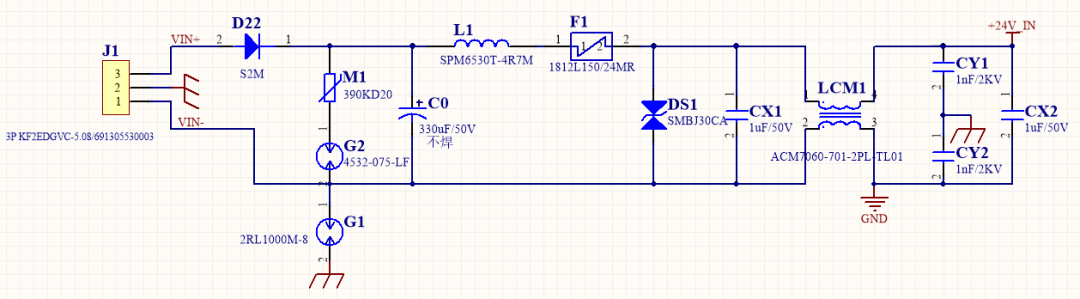

在实际的电子产品中，电源接口电路的设计至关重要，它不仅要确保电源的稳定供应，还要具备防反接、过流保护、电磁兼容等多种功能。下面我们将对一个实际产品中使用且通过电磁兼容测试的电源接口电路进行详细分析。
　　一、防反接保护 ——D22 的作用
　　D22 在电路中起到防反接的关键作用。当 J1 接口的正负极接反时，D22 能够有效保护电路，防止因极性接反而对后续元件造成损坏。这种设计在实际应用中非常重要，能大大提高电路的可靠性和稳定性。
　　二、气体放电管与压敏电阻的协同作用
　　气体放电管包括二极管和三极管等多种类型，其电压范围从 75V - 3500V，拥有超过一百种规格，并且严格按照 CITEL 标准进行生产、监控和管理。在多级保护电路中，气体放电管常用于第一级或前两级，主要起泄放雷电暂态过电流和限制过电压的作用。不过，气体放电管的导通延时长，导通后需要续流，这使得电路容易出现短路情况，所以气体放电管 G1 只能放在 N 和 PE 之间。
　　压敏电阻（MOV）具有较大的寄生电容，在交流电源系统中使用时，会产生可观的泄漏电流。性能较差的压敏电阻使用一段时间后，因泄漏电流变大可能会发热自爆。为了解决这一问题，在压敏电阻之间串入气体放电管。当压敏电阻与气体放电管串联时，气体放电管起到开关的作用。在没有暂态电压时，它能将压敏电阻与系统隔开，使压敏电阻几乎无泄漏电流。例如，这里的 M1 和 G2 串联接入电源正负级间，一旦遇到冲击放电电流过大，残压超过应有的保护水平时，冲击残压会使气体放电管导通，此时系统的残压将由压敏电阻器决定，放电瞬时的残压会略有降低。压敏电阻属于电压限幅型元件，它动作时两端的电压大小取决于吸收的过电流大小，压敏电阻的过流值与其瞬间内阻的乘积即为残压，而残压不能超过被保护器件的允许耐压，否则就无法起到保护作用。
　　三、滤波与稳定电路 ——LC 滤波部分
　　电容 C0 和 CX1 组成高低频滤波电容，其作用是为交流信号提供一个对地的低阻抗通路。电感 L1 则具有通直流、阻交流的特性，根据公式 Z = jwL，频率越高，电感的阻抗越大。通过 LC 滤波，能够让直流电压更加稳定，减少交流成分的干扰，为后续电路提供稳定的电源。
　　四、过流保护 ——F1 保险丝
　　F1 保险丝在电路中起到过电流保护的作用。当电路中的电流超过保险丝的额定电流时，保险丝会熔断，从而切断电路，防止因过流对其他元件造成损坏，保障电路的安全运行。
　　五、二级保护 ——DS1 双向 TVS
　　DS1 双向 TVS（瞬态电压抑制二极管）具有响应速度快的特点，构成了电路的二级保护。当电路中出现过电压时，它能够迅速将过电压钳位到 30V，有效保护后端电路不受过电压的损害。
　　六、消除干扰 ——LCM1、CY1、CY2、CX2 滤波电路
　　LCM1、CY1、CY2、CX2 组成的滤波电路用于消除共模和差模干扰。共模干扰和差模干扰会影响电路的正常工作，通过这个滤波电路，可以有效地减少这些干扰，提高电路的抗干扰能力。

　　综上所述，这个电源接口电路通过各个元件的协同作用，实现了防反接、过流保护、滤波、抗干扰等多种功能，确保了电源的稳定供应和电路的安全运行。
