运放积分器为什么要在电容两端并联一个电阻，阻值怎么计算？
出处：网络整理 发布于：2026-05-27 16:39:50 | 89 次阅读
在电子电路的实际应用中，积分电路是一种常见且重要的电路类型。然而，积分电路在实际运行过程中，（Uos）和输入偏置电流（Ib） 输入失调电压是指为了使运放的输出电压为零，在输入端所需要施加的电压；
输入偏置电流则是流入运放输入端的电流。当积分电路工作时，这些因素会导致有一个持续电流流过反馈电容。随着时间的推移，电容上的电压会不断累积增加或者减小，最终达到运放的最大输出电压，这可能会使电路无法正常工作。

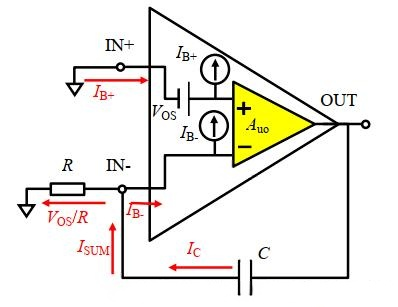

为了更直观地理解这一现象，我们可以参考相关的电路原理图示（此处假设存在一个能清晰展示电容充电过程的图）。该图很好地解释了电容充电的原因，即由于输入失调电压和输入偏置电流的存在，使得电容不断被充电。为了避免这种因电容电压累积而导致的问题，通常会在电容旁并联一个较大的电阻。这个并联电阻起到了分流的作用，能够有效抑制电容上电压的过度累积。
那么，这个并联电阻应该如何取值呢？这是一个关键问题。通过理论推导和电路分析，我们可以得到并联电阻（我们可以得到并联电阻（Rshunt）的计算公式：Rshunt=Vos/R+Ib?Uos?Vos 。在这个公式中，Uos 是输入失调电压，Vos 是输出失调电压，R 是电路中的其他相关电阻，Ib? 是反向输入偏置电流。是反向输入偏置电流。

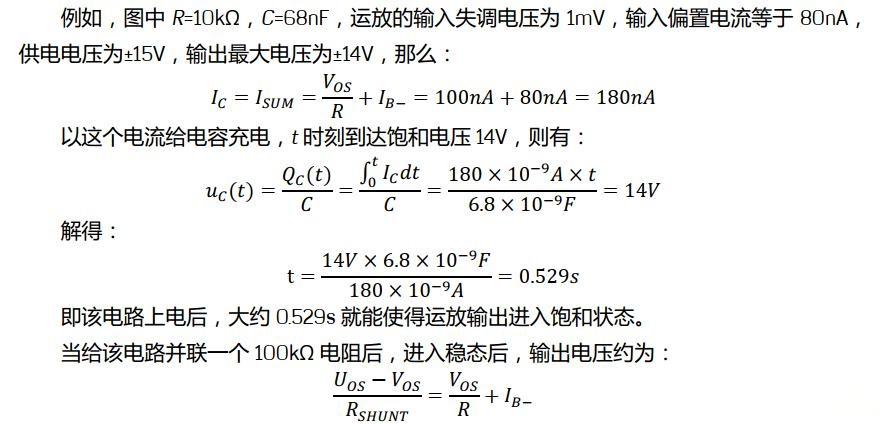

在实际应用中，我们可以根据这个公式，权衡输出失调电压和并联电阻的取值，从而使运放达到最佳的工作状态。例如，在一个 0 输入的情况下，当并联 100k 的电阻时，输出失调电压输出失调电压 Uos 为 19mV为 19mV。通过不断调整并联电阻的取值，我们可以找到一个合适的参数，使得积分电路能够稳定、可靠地工作。
