电源滤波之电容高频滤波电路
出处:网络整理 发布于:2026-05-28 14:09:12 | 64 次阅读

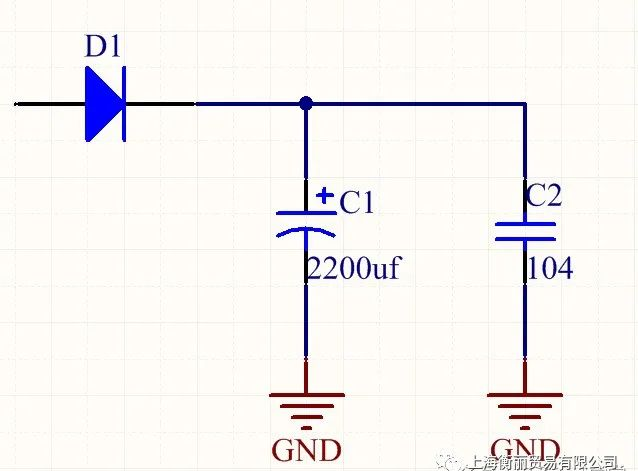

电路原理图如图 1 所示,这个电路是电源设计中常用的高频滤波电路。该电路采用大电容和小电容并联的形式,这样的设计有其独特的目的。
从原理上讲,在等同频率下,大电容的容抗低,对电路中的高频成分抑制小,此时小电容看似不起作用。然而,在实际应用中,由于电容的制造工艺,大电容存在感抗特性,在电路中等效成电容与电感的串联。我们知道,电感在频率越高时感抗越大,这就阻止了原本大电容的高频滤波特性。在低频杂波情况下,小电容的容抗大,相当于开路,所以只有大电容对低频起滤波作用。而在高频情况下,大电容的感抗非常大,基本处于开路状态,小电容的容抗小,且对高频的滤波效果相对较好,因此在高频下主要由小电容起作用。
这种电容高频滤波电路在电子设备的电源设计中具有重要意义。它能够有效地滤除电源中的高频噪声,保证电源的稳定性,从而提高电子设备的性能和可靠性。在实际应用中,我们可以根据具体的电路需求,合理选择大电容和小电容的参数,以达到最佳的滤波效果。
