在电子设备的运行过程中，电源模块的稳定与安全至关重要。电源模块热插拔电路作为一项关键技术，在保障设备持续运行和人员安全方面发挥着重要作用。
　　从交流侧来看，交流插头一般由两根短针和一根长针构成。其中，长针充当保护地，两根短针分别对应交流 N 线与 L 线。当模块交流插头插入插座时，首先接触的是模块保护地，这一设计能确保模块在高压交流输入之前可靠接地，从而保障人员的生命安全。
　　当交流输入后，由于继电器处于常开状态，交流电流会首先经过预充电电阻对整流桥后的大电容进行充电。此时，预充电电阻起到限流的作用。当电容充电到辅助电源启动电压后，继电器吸合（假设模块没有欠压保护），预充电电阻被短路，软启动过程顺利完成。
　　对于像通讯设备这类较为重要的设备而言，通常要求电源在任何时间都不能中断。一般情况下，一套系统会包含多个整流模块，并且与整流模块并联连接有电池。在更换整流模块时，如果没有热插拔功能，当模块的输出端连接到电源系统的母排时，母排电压对整流模块输出端滤波电容的充电会导致系统母排电压跌落，进而引起被供电设备的工作中断。同时，在充电瞬间，接触点处可能会打火，这可能会损坏输出端子甚至引发火灾。

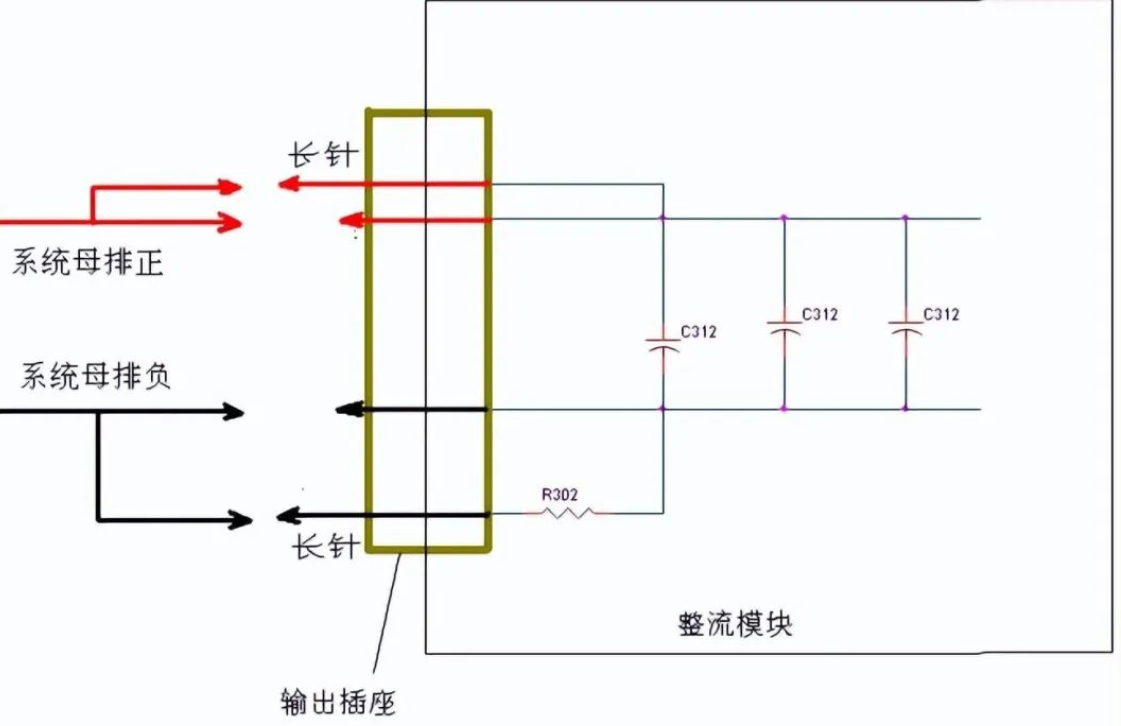

　　本规范所介绍的热插拔线路，在模块输出端子（+ 母排 & - 母排）未接触系统母排时，输出插针中的两根长针会先接触 +、 - 母排，然后母排电压通过电阻 R302 对模块输出滤波电容 C312 等进行充电。当输出电容充电完成后，模块的输出 +、 - 端子才与系统的 +、 - 母排接触，此时预充电电阻 R302 被短路。由于电容 C312 的电压已经与系统母排电压相同，所以不会造成系统母排电压的跌落。在实现该功能时，必须保证有足够的 RC 充电时间，以使模块输出 +、 - 端子在接触系统母排时，输出电容电压与母排电压基本相同。

　　在实际设计该线路时，主要需要考虑电阻 R302 的选择。在选择电阻时，一方面要考虑时间常数 RC，即根据插拔模块的最短时间 t 及模块输出滤波电容大小来决定。以 3 倍的时间常数来计算的话，有 3RC。另一方面，要考虑预充电电阻的功率。通过该电阻的最大电流 Ic 为：Ic＝Vo/R，瞬间功率为 P＝Vo×Vo/R，然后根据电阻厂家提供的曲线选择合适的电阻。另外，预充电用的长针一般较细且比其他针长，在插拔模块时很容易撞歪这两根长针，因此在设计时应充分考虑模块在系统中的定位。

　　此外，在电源设计中，还涉及到其他相关技术。例如，在交流电路中存在大量高频噪声，因此在电源设计中需要对电源中的高频成分进行滤波，以避免影响后继设备。
