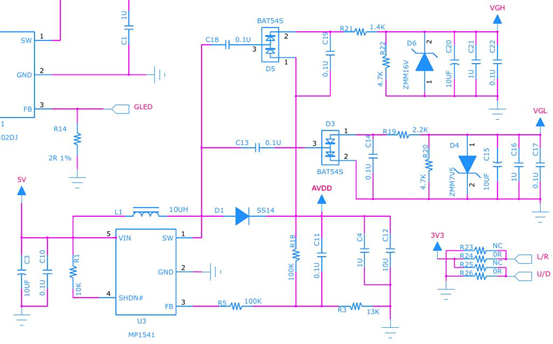

在电子设备不断发展的今天，TFT LCD 显示屏的应用愈发广泛。而其电源供电的正负压电路设计，对于显示屏的稳定运行至关重要。最近，网上出现了一个用于给液晶 LCD 供电的原理图，下面我们就来深入分析一下该电路的工作原理。

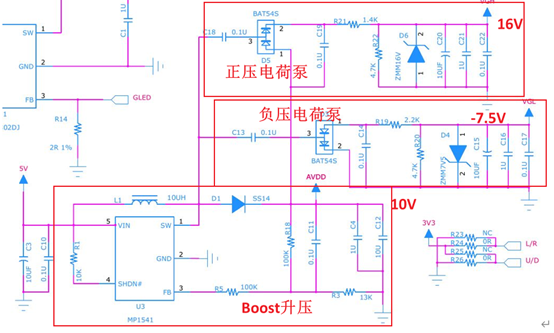

　　此电路设计十分巧妙，它采用了一颗型号为 MP1541 的开关电源芯片（Boost 拓扑），并在此基础上增加了两个电荷泵电路。这样一来，一颗芯片便能输出三种电压，分别约为 16V、 -7.5V 和 10.86V。

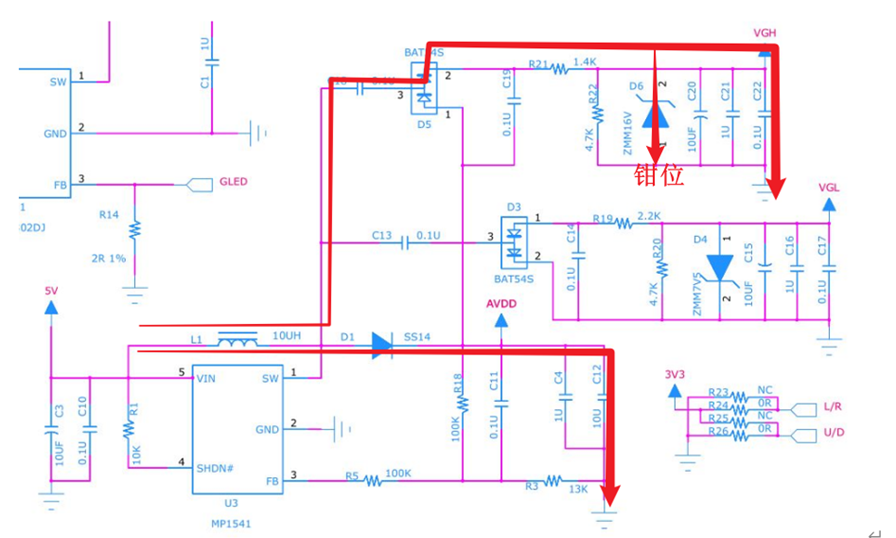

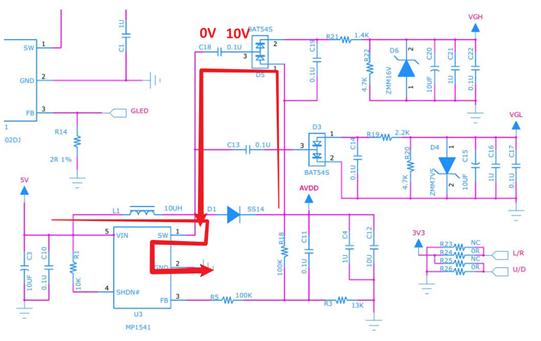

　　对于需要多种电压驱动的 LCD 场合，若使用三颗电源芯片，成本会大幅增加，而这种单芯片输出三种不同电压的电路就显得恰到好处。接下来，我们先分析正压部分的电流路径。当芯片内部开关管导通时，SW 节点电压约为 0V，此时储能电感 L1 和电容 C18 通过芯片内部开关管充电，电容 C18 充电电压左负右正，两端压差约为 10V。当芯片内部开关管截止时，SW 节点电压约为 10V + Vd1（二极管压降）。由于电容两端电压不会突变，C18 左边电压变为 10V + Vd1，右侧电压约为 20 + Vd，再经过钳位稳压管，最终输出电压被钳位到 16V。
　　　　负压部分的分析同理。当芯片内部开关管关闭，SW 电压为高电压时，电容 C13 充电，两端电压被冲到约 10V。当芯片内部开关管打开，SW 电压为低电压时，电容 C13 左边电压变为 0V，由于电容两端电压不能突变，右侧电压变为 -10V。经过稳压二极管 D4 的钳位，最终输出 -7.5V 的电压。

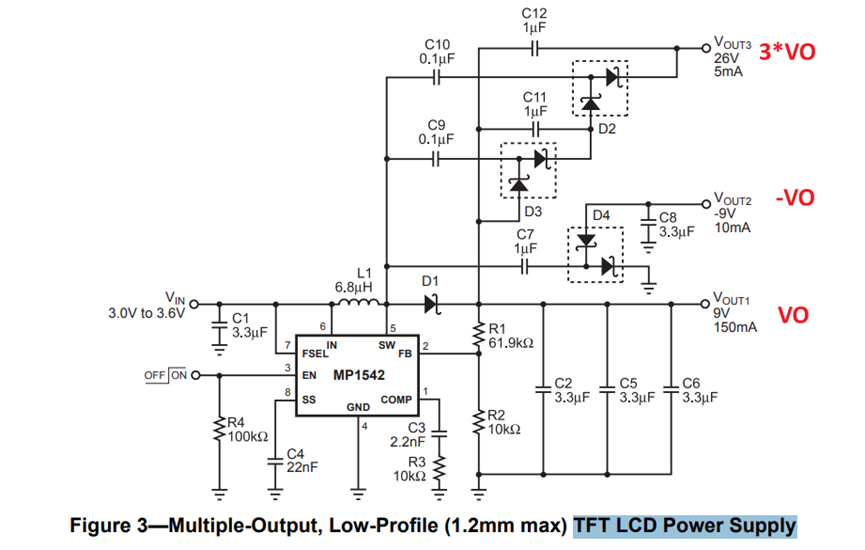

　　　这种电路在 MPS 的 MP1452 开关电压芯片的手册中也有出现，是典型应用电路，不过 MP1452 手册中的正倍压多用了一级，倍压倍数更大，相当于 3 * Vo，但电路原理与我们分析的一致。
　　需要注意的是，该电路采用电荷泵形式，驱动能力有限，大约只能输出 10mA 左右的电流，仅适用于低电流需求的场合，如液晶显示驱动的供电电路。若负载较大，电压可能无法达到预期值，且纹波较大。在实际使用时，务必格外留意。

　　总之，这种电荷泵和电源芯片的组合设计非常值得学习和借鉴。它为 TFT LCD 电源供电提供了一种高效且经济的解决方案，有助于推动电子设备的进一步发展。
